怎样去设计一个简易的独立双电源供电电路呢？

相信大家经常会遇到外部交流电源和锂电池这种双电源供电的设备，因为这次做项目需要实现这样的功能，所以我就参考网上的一些电路设计了一个简易的独立双电源供电电路，并通过Multisim进行了仿真，然后就用在了项目里，经过实践检验后，该电路可以正常工作，而且静态功耗特别特别小。

01 电路展示

该电路总共用了2个PMOS管（AO3401A或IRLML6402，推荐使用英飞凌的），2个防反接 二极管 （SS34：压降低，导通电流大，反向截止电压高），4个0603的贴片电阻；

Q1的作用是选择电源输入的通道，Q2的作用是作为开关使用。

01 电路仿真

仿真条件：锂电池额定电压设定为 8V ，电源适配器电压设定为 12V ，通过S1和S2两个开关的通断模拟供电情况，S3为普通的按键自锁开关。

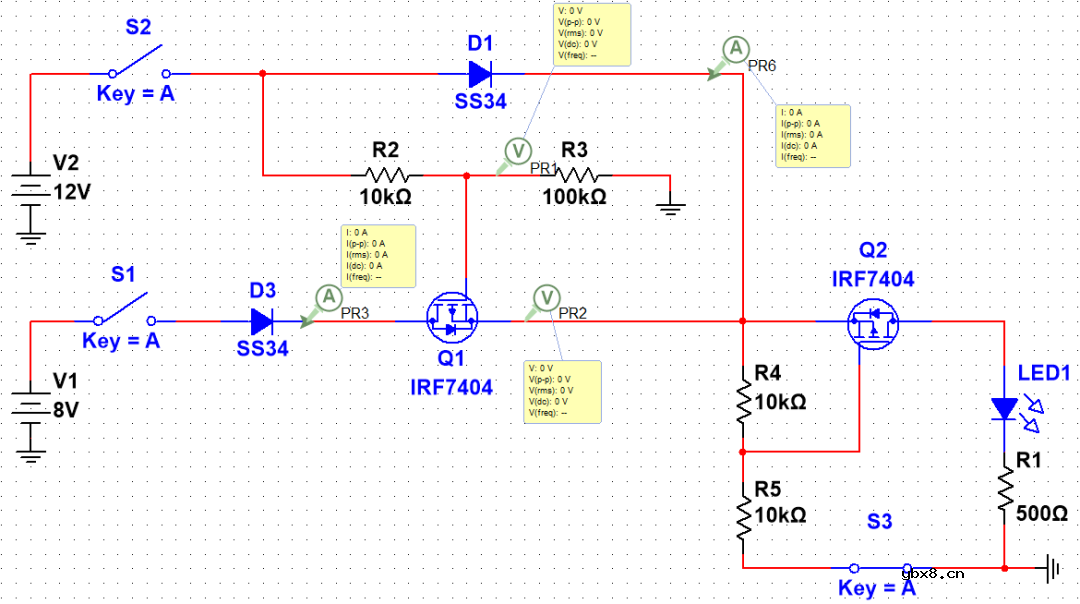

当锂电池和电源适配器均未接通时，Q1和Q2均为截止状态，没有电压输出。

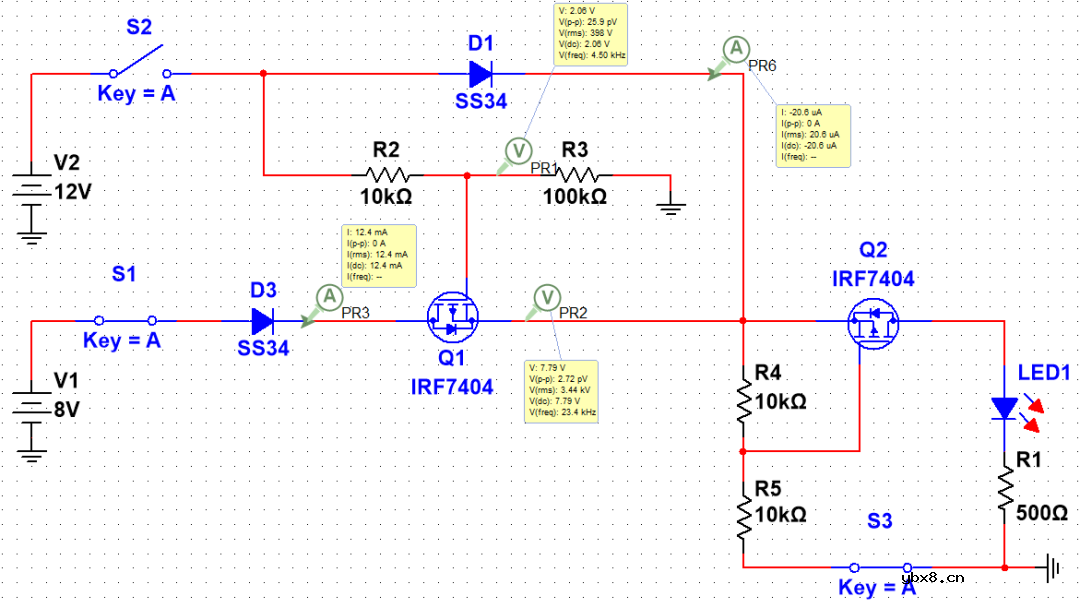

当电路中只有锂电池单独接通时，Q1源极电压Vs=7.79V，Vg=0V，此时Vgs=-7.79V

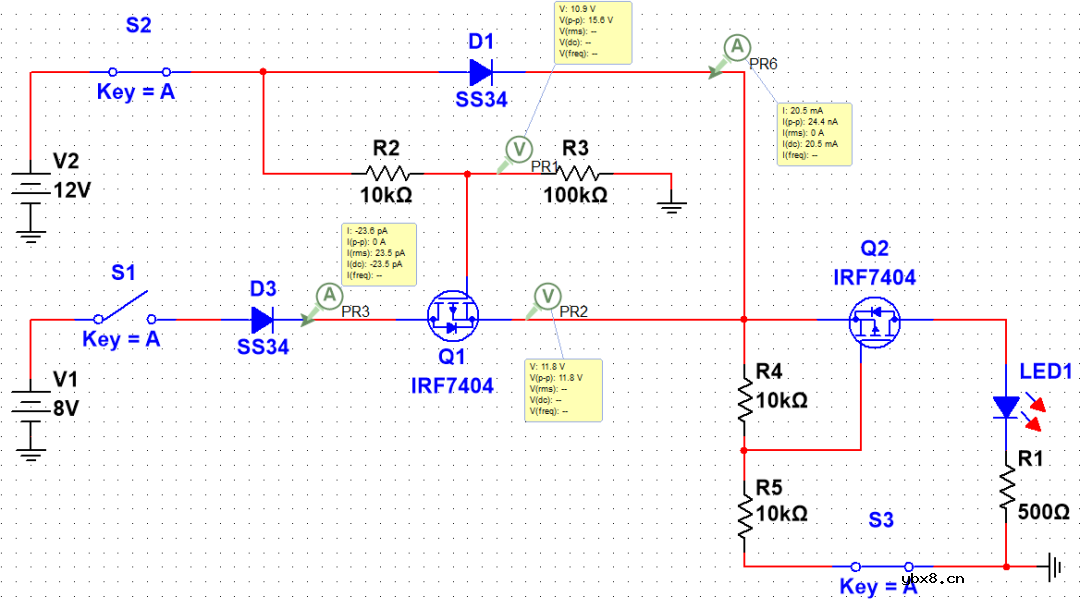

当电路中只有电源适配器单独接通时，Q1源极电压Vs=11.8V，栅极电压由R2和R3分压得到，此时Vgs=-0.9V>Vgs_th，**Q1为截止** **状态** ，当接通S3后Q2的漏极输出电压为12V电源适配器提供。

如果PMOS的Vgs_th比较小的话，可以选择阻值更大的电阻R3，这样Q1的栅极电压就会升高，从而得到更小的Vgs。

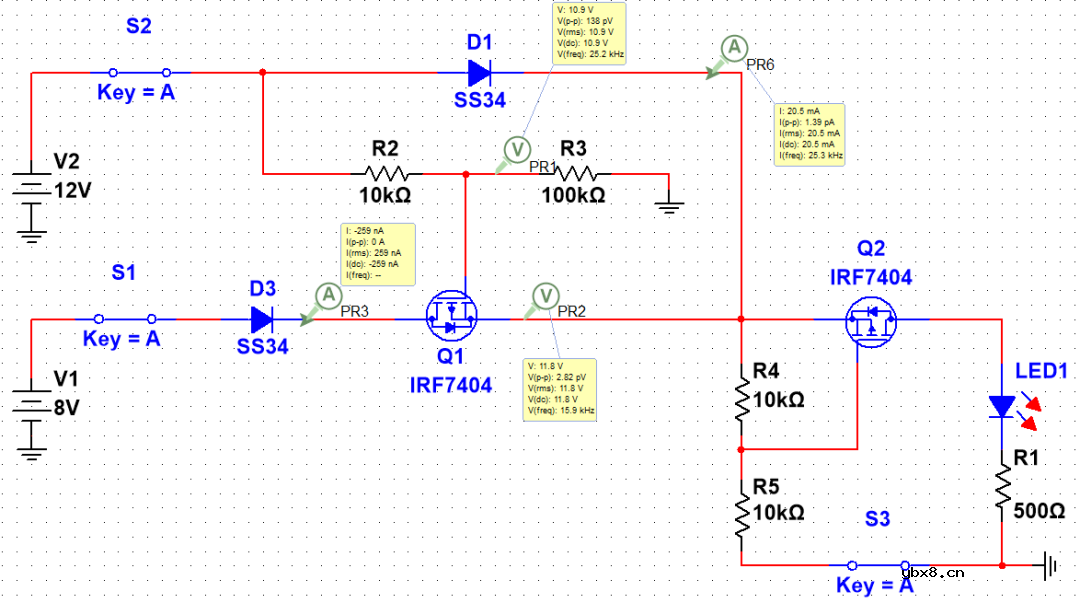

当电路中的锂电池和电源适配器同时接通时，Q1源极电压Vs=11.8V，Vg=10.9V，此时Vgs=-0.9V>Vgs_th， **Q1为截止状态** ，静态电流为-259nA，当接通S3后Q2的漏极输出电压为电源适配器提供，从而实现了接通适配器优先供电的功能。

因为该项目中用到的锂电池可以直接拆装，通过专用充电器进行充电，没有在设备上进行充电的需求，所以没有设计锂电池充电模块电路，后续如果有项目需求可以选择一款电源充电芯片对电路进行简单的升级。
