UPS系统蓄电池之间的连接

UPS系统安装主要是蓄电池之间连接，蓄电池与UPS主机之间的连接。

1、安装前规划设计

在安装前必须检查蓄电池外观无损伤，点验配件齐全， 并仔细阅读电池厂家提供的用户手册或安装说明。

在电池布局时，电池垂直侧之间必须有最小10mm 的间隔，以保持电池周围空气自由流通。

同时电池顶部与上层架之间必须保持有一定的空间，以便对电池进行检测与维护。

电池安装总是从底层开始，并逐层往上进行，以防重心过高。 将电池安放好，避免受振动或冲击。

2、电池的连接

当连接电池端子与电池开关间电缆时，应首先从开关端开始连接。电缆的弯曲半径要大于10D（ D 为电缆的外径） 。

蓄电池电缆连接好后，严禁再扳动蓄电池电缆或电缆端子。

连接时，请不要将蓄电池电缆交叉，更不要将蓄电池电缆捆在一起。

电池端子接线完成后，应给各端子安装绝缘罩。

使用多组蓄电池时，要先串联，再并联。测量电池组总电压无误后，方可加载上电。一定要根据电池和UPS 上的标示将电池的正负端子和UPS 的正负极电池端子分别连接好。如果连接时极性发生错误，可能引起爆炸、火灾以及蓄电池、UPS 的损坏，还有可能造成人身伤害。

所有电池柜或电池架必须连接在一起，并需要进行良好的接地。

3、最常见的几组UPS蓄电池连接如下：

1. 单组36v接线图(12V蓄电池)

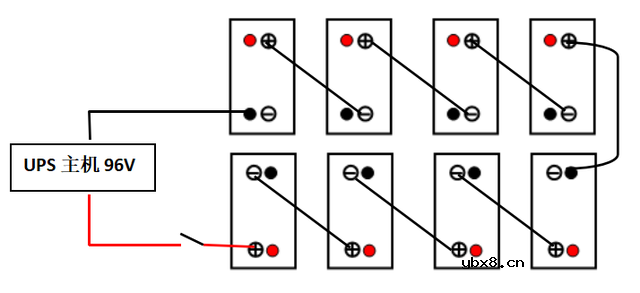

1. 单组96V接线图（12V蓄电池）

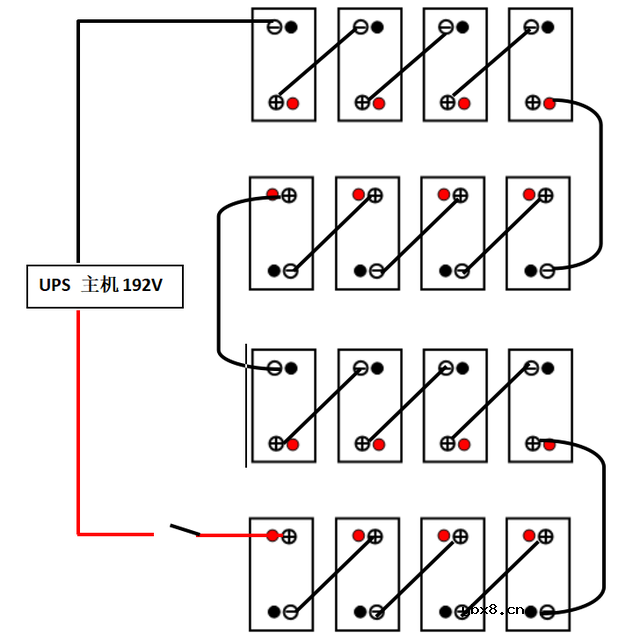

1. 单组192V接线图（12V蓄电池）

1. 两组36v并联接线图(12V蓄电池)

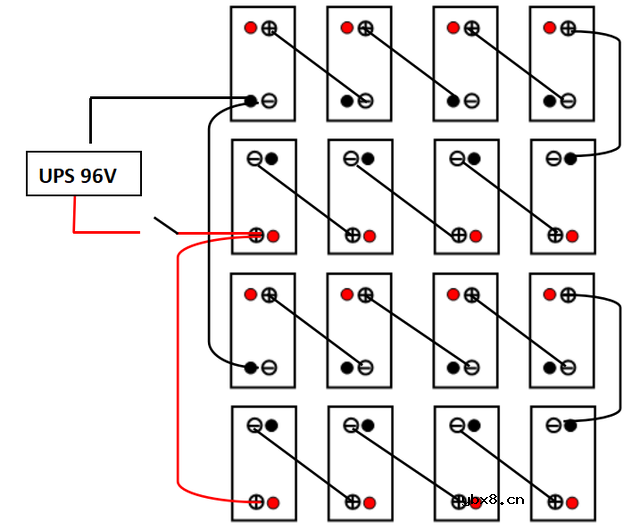

1. 两组96V并联接线图（12V蓄电池）

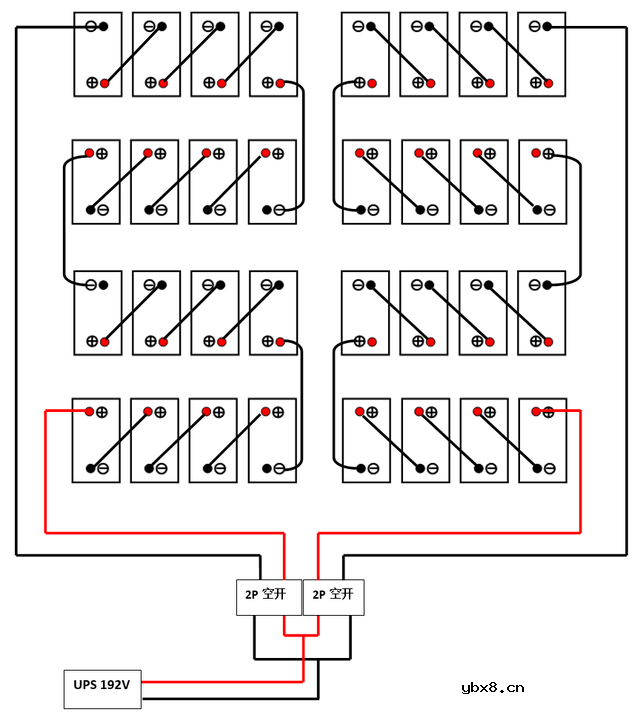

1. 两组192V并联接线图（12V蓄电池）
