　　ups电池计算方法

　　生活中电池各种各样，当我们在用电脑做一个非常重要的文件，或者灵光乍现用电脑飞速的设计一款产品的时候，最害怕的莫过于突然间的停电，我们辛苦做的东西会因为没有保存而丢失掉，想必这时候我们一定会发疯的，这时候就特变想要一块电池来帮助我们就算是突然停电也不怕，ups电池就可以起到这个作用，可是爱学习的人们一定想知道它是如何计算电量的下面小编就为大家一解困惑。

　　首先需要列出所有需要保护的设备清单，每一设备的电压及电流数据可在背板上找到，两者相乘即可得到VA值。有些设备用瓦特表明电能需要，将瓦数乘以1.4的系数即可得到大致的VA值，对于整体设备的功率则以其额定数为基准，把所有设备的VA值汇总，将汇总值加上30%的扩充容量，以备系统升级时使用。

　　还有电池供电时间主要受负载大小，电池容量，环境温度，电池放电截止电压等因素影响，根据延时要求，确定所需电池的容量大小，用安时AH值来表示，以给定电流安培数时放电的时间小时数来计算。

　　注意事项

　　因为UPS电压输出功率因数一般为0.7（如山特C1KS最支持负载功率为：1000VA*0.7=700W，以类类推）所以在实际环境使用中UPS机头的选择不能让UPS负载过大，UPS电源最好的负载功率是其标准负载的70-80%左右，这样才能够更好的延长UPS的使用寿命。

　　a. 基本公式：

　　负载的有功功率×支持时间 = 电池放出容量×电池电压×UPS逆变效率

　　其中：负载的有功功率 = 负载总功率×负载的功率因数

　　UPS逆变效率≈0.9

　　电池放出容量 = 电池标称容量×电池放电效率

　　电池放电效率与放电电流或放电时间有关，可参照下表确定：

　　放电电流 2C 1C 0.6C .4C .2C 0.1C 0.05C

　　放电时间 12min 30min 1h 2h 4h 9h 20h

　　放电效率 0.4 0.5 0.6 0.7 0.8 0.9 1

　　b. 计算公式：

　　负载的有功功率×支持时间 =电池放出容量×电池电压×UPS逆变效率

　　c. 计算举例：

　　例：负载总功率3000VA，负载功率因数0.7，UPS电池电压96V，要求支持时间1小时，求应选用的电池容量。

　　计算：

　　3000（VA）×0.7×1（h） =电池放出容量 ×96×0.9

　　得出：电池放出容量= 24.3（Ah）

　　电池标称容量 = 24.3/0.6 = 40.5（Ah）

　　结果：可选用38Ah 的电池（12V/38Ah 电池8块）

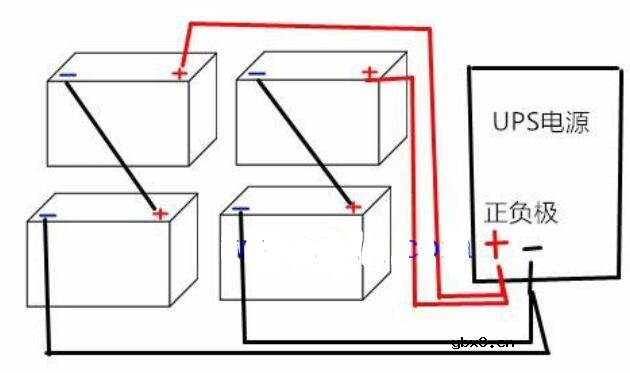

　　ups电池组接线图

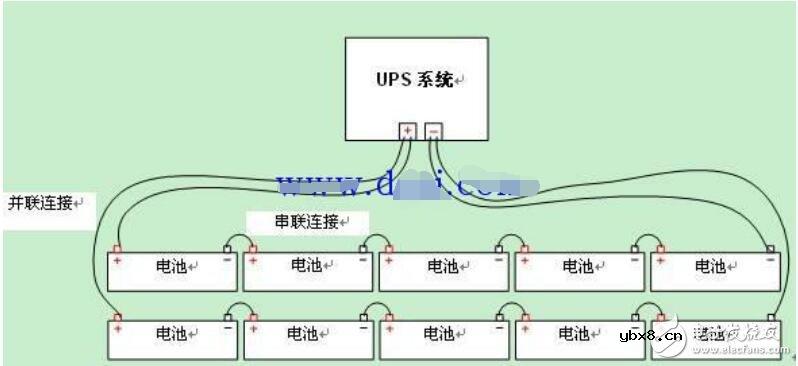

　　ups电池组接线实物图：两组蓄电池串联图，一般用的很少。

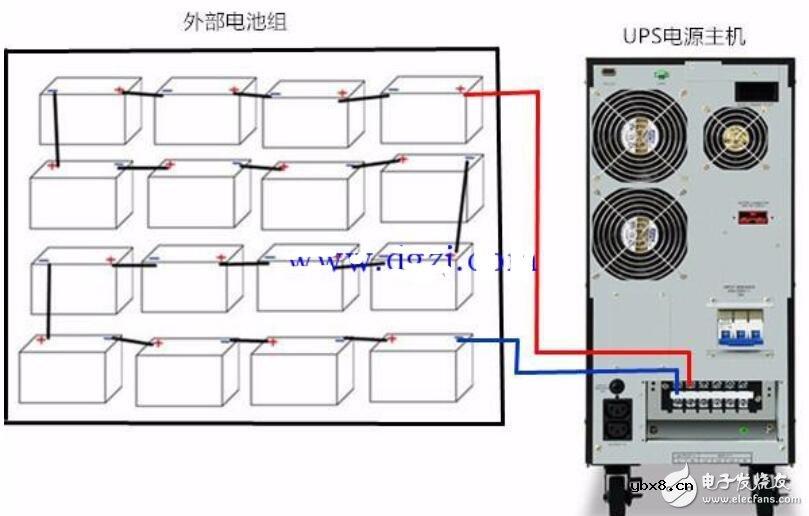

　　16只电池串联使用的。
