科普：锂离子电池的结构

　　本文主要讲锂离子电池的相关技术，仅供参考。手机电池由三部分组成：电芯、保护电路和外壳。当前手机电池一律为锂离子电池（不规范的场合下常常简称锂电池）。锂离子电池是一种充电电池，它主要依靠锂离子在正极和负极之间移动来工作。在充放电过程中，Li+ 在两个电极之间往返嵌入和脱嵌：充电池时，Li+从正极脱嵌，经过电解质嵌入负极，负极处于富锂状态；放电时则相反。一般采用含有锂元素的材料作为电极的电池。是现代高性能电池的代表。

　　一、锂离子电池的历史

　　

　　二、锂离子电池的电化学反应式

　　

　　现人俗称锂离子电池的这种可逆反应方式为摇篮式反应，充电时锂离子Li+从正极透过隔膜往负极跑。放电是反之。如此”摇摆”就形成了可充电的锂离子电池基本机理。

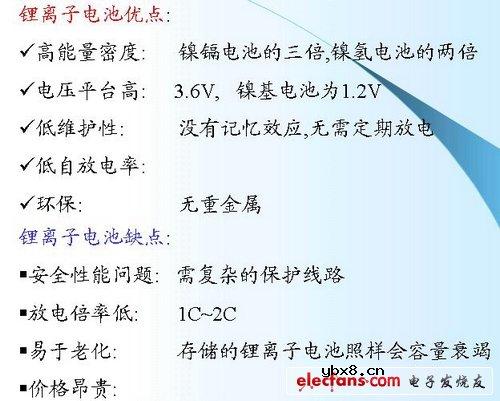

　　三、锂离子电池的优缺点简介

　　

　　

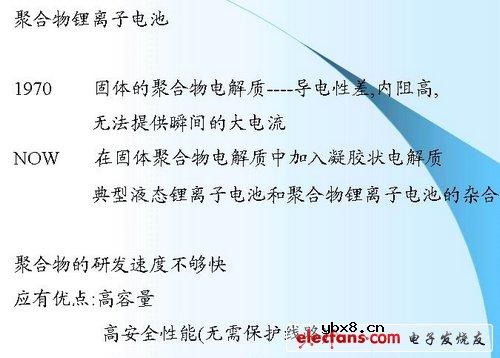

         四、聚合物锂离子电池的历史

　　

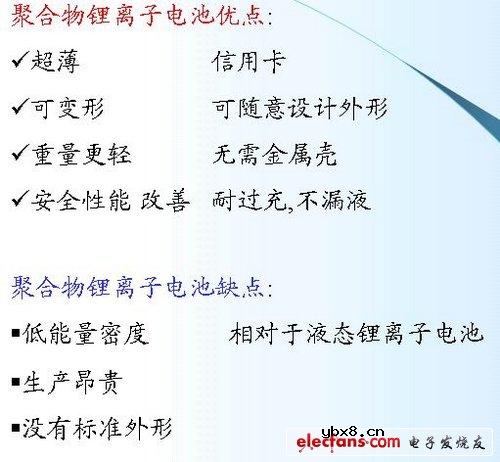

　　五、聚合物锂离子电池的优缺点

　　

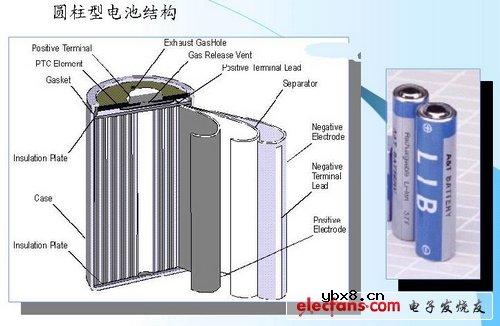

　　六、圆柱型锂离子电池的结构

　　

　　此结构一般为液态锂离子电池所采用，也是最古老的结构之一，偶尔在较早的手机上还能找到它的影子，大多数用在笔记本电脑的电池组里面。

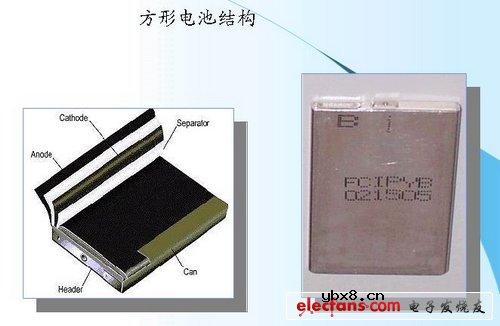

　　七、方形锂离子电池的结构

　　

　　应用较普遍的液态锂离子电池形态，广泛的应用在各个移动电子设备的电池组里面，特别是手机电池。图右面的是sanyo生产的UP383450，即3.8mm*34mm*50mm，标称容量已经达到650mAh。

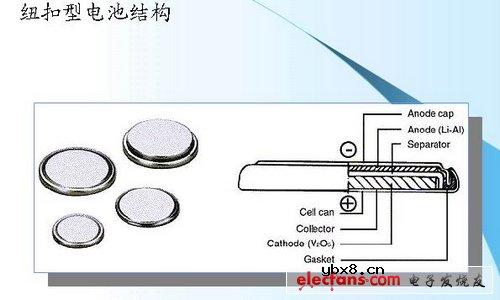

　　八、纽扣型锂离子电池的结构

　　

　　此种可充电的锂离子电池不常见，容量不大，在几个到几十mAh之间，应用领域也不广泛。类似的产品都是采用一次性的锂电池或黄金电容。国内武汉力兴曾有类似产品，只见其介绍，本人未测试过，不知性能如何？

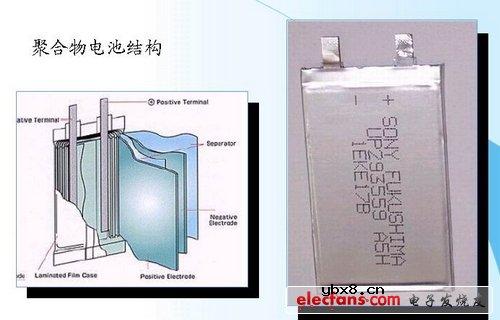

　　九、聚合物锂离子电池的结构

　　

　　这就是聚合物锂离子电池的典型结构，图中的结构称为卷绕式，也有层叠式的，其外面包裹上一层复合铝箔后基本形状就象右面的图片。（注右面的聚合物锂离子典型为sony生产的UP293559，即厚度为2.9mm，长宽为35mm*59mm，不算两个极耳的尺寸）
