铠装热电偶

来源:网络发布者:电工基础发布时间:2026-03-22 11:54

铠装热电偶

■

铠装热电偶概述

铠装热电偶是将热电偶丝、绝缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。

■

铠装热电偶分类

防喷式铠装热电偶。

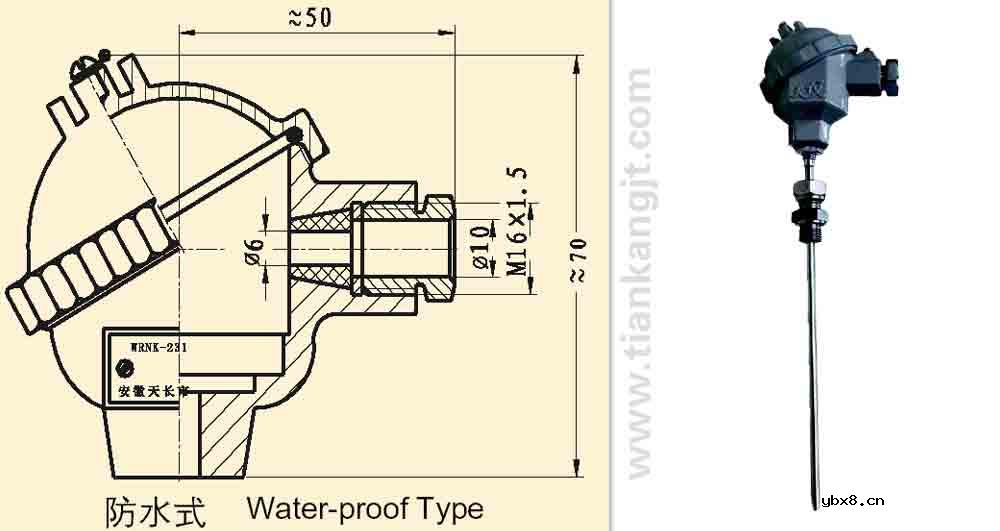

防水式铠装热电偶
圆接插式铠装热电偶
扁接插式铠装热电偶
手柄式铠装热电偶
带补偿导线式铠装热电偶

■

产品特点

热响应时间少，减小动态误差；可弯曲安装使用；测量范围大；机械强度高，耐压性能好。

■

铠装热电偶工作原理

铠装热电偶由两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度。

■

铠装热电偶执行标准

IEC584GB/T16839-1997JB/T5582-1991

■

铠装热电偶常温绝缘电阻

在环境温度为20±15℃，相对温度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m

■

铠装热电偶安装固定形式

固定/可动卡套螺纹接头，如下图表：

代号和尺寸	铠装热电偶外径
代号和尺寸	￠8￠6￠5	￠4￠3￠2
M	M16×1.5	M12×1.5
S	22	19

固定/可动卡套法兰盘，如下图表：

代号和尺寸	铠装热电偶外径
代号和尺寸	￠8￠6￠5	￠4￠3￠2
D	￠60	￠50
Do	￠42	￠36
D1	￠24	￠20
S	￠22	￠19
do	￠9	￠7

■

铠装热电偶测量端结构形式:如下图

■

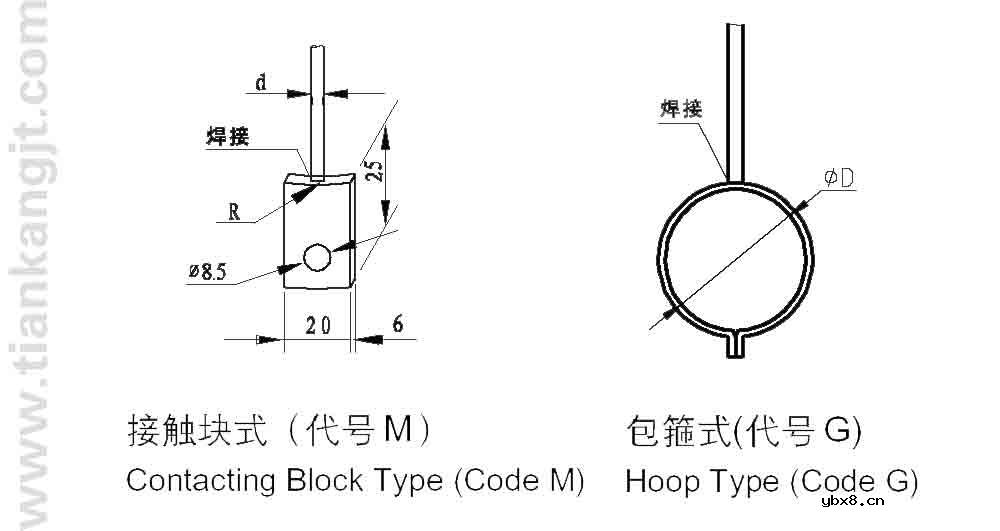

铠装热电偶附加装置形式:如下图

铠装热电偶

■

铠装热电偶测量范围及允差

型号	分度号	允差等级
		Ⅰ		Ⅱ
		允差值	测量范围℃	允差值	测量范围℃
WRNK	K	±1.5℃	-40~+375	±2.5℃	-40~+333
WRNK	K	±0.004ltl	375~1000	±0.0075ltl	333~1200
WRMK	N	±1.5℃	-40~+375	±2.5℃	-40~+333
WRMK	N	±0.004ltl	375~1000	±0.0075ltl	333~1200
WREK	E	±1.5℃	-40~+375	±2.5℃	-40~+333
WREK	E	±0.004ltl	375~800	±0.004ltl	333~900
WRFK	J	±1.5℃	-40~+375	±2.5℃	-40~+333
WRFK	J	±0.004ltl	375~750	±0.004ltl	333~750
WRCK	T	±0.5℃	-40~+125	±1℃	-40~+133
WRCK	T	±0.004ltl	125~350	±0.0075ltl	133~350
WRPK	S	±1℃	0~+1100	±2.5℃	0~600
WRPK	S	±[0.003(t-1100)]	1100~1600	±0.0025ltl	600~1600

■

铠装热电偶偶丝直径及材料

偶丝形式		单支式	双支式
套管直径		Φ2 Φ3 Φ4 Φ5 Φ6 Φ8	Φ3 Φ4 Φ5 Φ6 Φ8
套管材质	E、J、 T	1Cr18Ni9Ti	1Cr18Ni9Ti
	K、N	1Cr18Ni9Ti GH3030	1Cr18Ni9Ti GH3030
	S	GH3039	GH3039
