小皮线封装MF52D型热敏电阻NTC在电池产品上的应用

NTC热敏电阻被在电路当中充当温度传感器使用，因为其安装简便，安装形式多样还有温度传导精度高而被广泛应用在电路设计板上。我们今天主要谈一下小皮线封装MF52D型热敏电阻NTC在电池产品上的应用。

先来回顾下产品原理及分类：

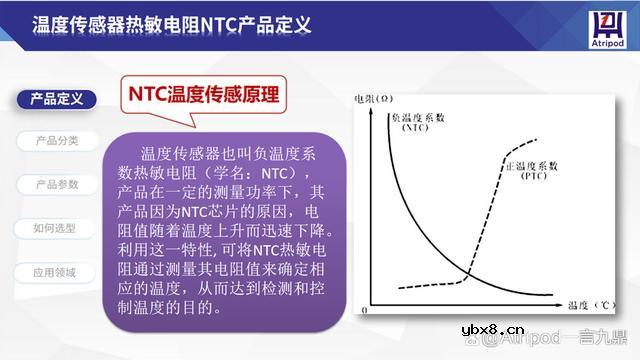

NTC温度传感原理图

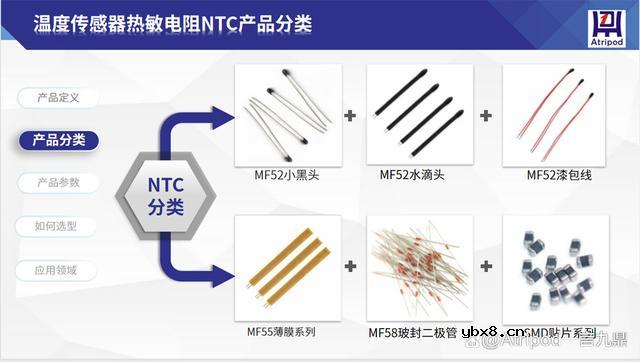

NTC温度传感器大致分类图

从上面图分析得出的结论，大家可以从我另外的话题当中去了解。我们看到，MF52D小皮线，指的是MF52水滴头，因为他是由皮线包封NTC芯片做成。

NTC芯片连接小皮线，可以接端子，可以变单根线，也可以使用不同颜色的线，另外长度最短可以做到15MM，最长可以做到5米，非常灵活。线一般使用UL2651#24号到30号线，耐温105°C，也可以使用UL 3398铁氟龙线，耐高温150°C，当然使用不同线材，价格不同，越粗越贵，耐高温线也更贵些。

下面我们来讲下，电池上哪些产品会使用到这个MF52D小皮线热敏电阻：

一、锂电池保护板：使用于温度传感，实行温度保护或者温度控制。

保护板上使用PPTC自恢复保险丝，有二个缺陷，一个就是产品保护后有残余电流。产品还是处在通路状态；第二个就是产品使用后电路电阻会变化率比较大。而使用温控开关保护又受限于安装的体积大，成本比较高，而且温度开关或者温度保险丝，进行温度保护的误差会比较大。

所以在锂电池保护板上，使用NTC热敏电阻温度传感器，温度变化1度，NTC都能精确测量出来，传导给控制芯片，以实现温度控制。电池上使用电阻值不会太大，所以我们就看下最常出的10K欧，1%精度，B值常数为3435的NTC产品的RT数据表：

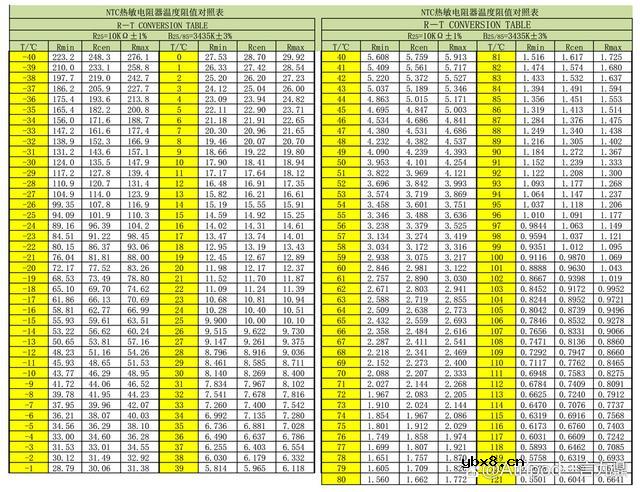

一鼎NTC热敏电阻10K欧 RT数据表

上面的表格，只是表明，每跳一度，NTC的数值就变化一下，只要测量仪器精确度足够高，电阻可以精确到小数点后四位，另外每一种产品外观体积不同，在不同温度点的数据会稍有不同，相关的会在产品规格书里标明。

二、电池无线充、控制板上应用：无线充是未来趋势，所以在电池无线充线圈上，越发要注意过电流过温保护。NTC温度传感器引线可以接触线圈指定位置的温度测量，所以也会应用在上面。而电池控制板，同保护板上一样，都是进行温度测量后数据传导给IC芯片，用于温度精准保护。

三、其它电池产品应用：比如充电宝锂电池，软包电池保护，应急电池保护，电动工具电池温度保护等等，到底使用哪一种保护方案，取决于电路工程师设计，而一旦市场接受了每一个产品，比如MF52D小皮线NTC热敏电阻，做为这领域的产品，也许未来5到10年，这样的保护方案都不会变动。
