电子镇流器改led电路

　　在灯电路稳定工作期间，灯管上的电压是稳定的，所以灯功率主要取决于灯电流的大小，而灯电流的大小和镇流元件的阻抗和电源供电电压的高低有关，并且供电频率对荧光灯的工作也有影响。例如对电感镇流，镇流电感的阻抗ZL=2πfL，电感镇流器的电感量和它的绕组匝数和铁心的尺寸有关，所以当电源供电频率较高时，镇流电感的体积也会小些。这就是采用高频交流电子镇流电路后，镇流电感的体积和尺寸会很小的原因。

　　世界上一些著名的大专院校、科研院所、公司都投入了较大的力量进行高频交流电子镇流器的科研开发、生产。如美国弗吉尼亚大学功率电子研究中心（VPEC）李泽元教授领导的科研中心每年都有相关论文和实验报告在IEEE功率电子学学刊刊出，并提出了如高频能量反馈、采用电荷泵功率因数校正的电子镇流器等概念，美国加州理工大学（UCT）的S.CUK教授关于单级高功率因数电子镇流器，一种用于紧凑型荧光灯的E类电子镇流器，西班牙、巴西、我国***和香港地区的一些著名高等院校、科研院所、公司都投入了一些高水平的科研人员、实验室进行科研开发。同时，国内一些著名科研院所、大学等都投入了较大力量进行科研开发。这一点可从国内相关科技文献看出。

　　电子镇流器改led电路

　　以下设想未实际验证过，供大家探讨可行性，原理是利用原镇流器的电感改成变压器，改成反激工作方式，脉冲频率调制方式，由可饱和磁环控制每个周期变压器初级的电流峰值为定值，实现LED恒流驱动。

　　电子镇流器知识简介：使用半导体电子元件，将直流或低频交流电压转换成高频交流电压，驱动低压气体放电灯（杀菌灯）、卤钨灯等光源工作的电子控制装置。应用最广的是荧光灯电子镇流器。

　　电子镇流器由于采用现代软开关逆变技术和先进的有源功率因数矫正技术及电子滤波措施，具有很好的电磁兼容性， 降低了镇流器的自身损耗。

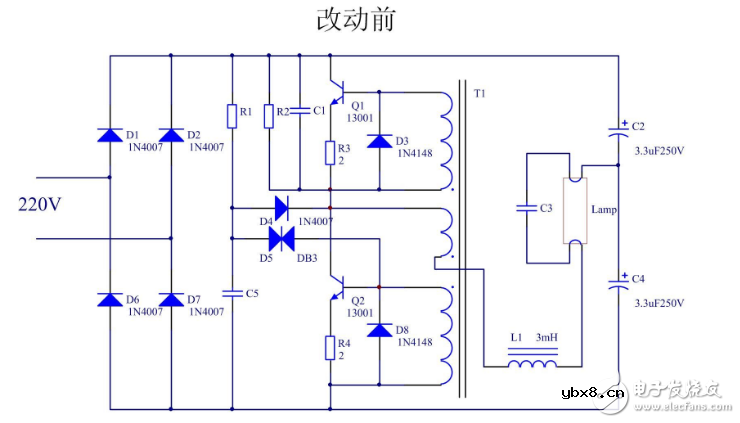

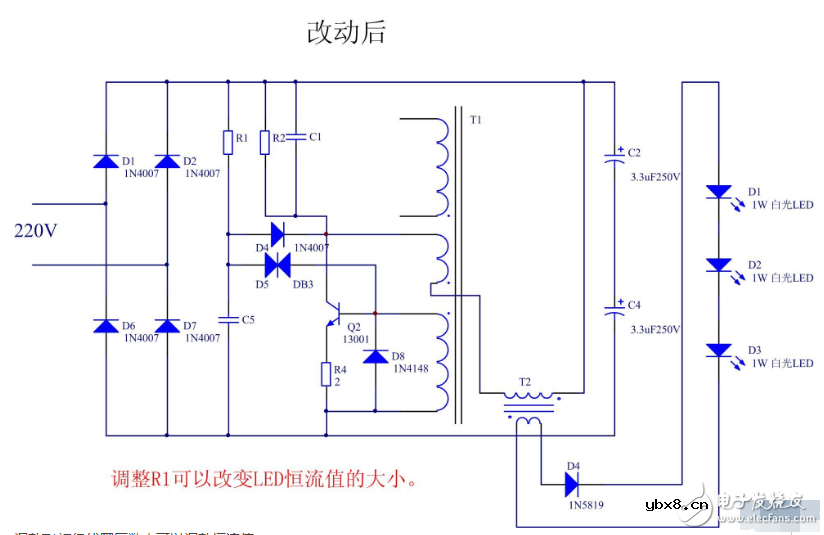

　　看图：

　　

　　

　　调整T1初级线圈匝数也可以调整恒流值。
