全数字双向可控硅电路

图1所示的简单数字电路可以用来精确地控制交流电源，电路没有任何的数字到模拟转换电路。在应用中，系统的控制计算机发送有效数据字到SN74HCT534，经锁存后，通过二进制比较器SN74LS682同异步波形计数器SN74HC4040的输出相比较。

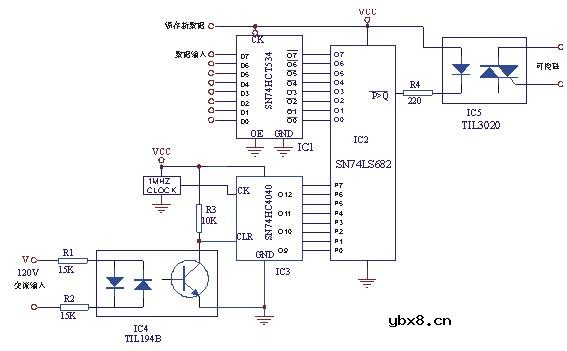

图1 全数字双向可控硅电路

SN74HC4040由1MHz的时钟驱动，它可以提供精确的50Hz～60Hz时钟。在交流电源的零点交叉处，双向光耦TIL194B清除SN74HC4040的输出，使SN74HC4040与交流信号同步。在零交叉点，二进制比较器的输出无效。二进制比较器的输出控制隔离可控硅光耦TIL3020。

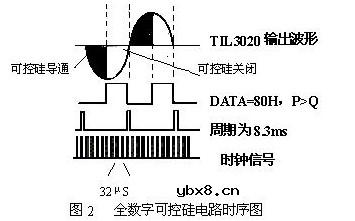

在零交叉点后，计数器开始计数。二进制比较器的输出仍保持无效直到计数器超出SN74HCT534中锁存的数据。可控硅光耦导通交流信号的半个周,直到下一个零交叉点到来才关闭。

您可以通过锁存、比较器和光耦等电路控制更多的交流通道。时钟的波形计数器一次可以驱动多个通道。在波形计数器和二进制比较器之间插入一个EPROM或PAL器件,将可以产生指数、对数或任意的波形。
