【应用方案】瑞能双向可控硅-加热控制

可控硅具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率负载的驱动器件，实现用小功率控件控制大功率设备。它在家电市场有着广泛的应用。今天我们就着重分析一下瑞能半导体可控硅系列在加热产品中的应用。

1瑞能相关产品

• BTA316/225 系列 3Q

• BTA416/420 系列 3Q 高浪涌电流能力

• BTA425X/425Y， BTA330/330X/330Y

• BTA440Z-800BT （40A/800V IITO3P）

• BTA41系列 4Q

2典型应用及需求

3设计要点

• 大功率应用场合需要注意可控硅散热片设计

• 最高结温150℃的可控硅为产品的热设计提供更大的余量

• 在水加热控制系统中要选用隔离封装

• 平面钝化工艺提高了器件的可靠性和稳定性

4瑞能产品优势

• 优秀的抗扰性能

• 产品覆盖不同电压电流和封装规格

• 优异的质量，供货，服务和成本

• 可以根据客户要求进行定制化设计

• 高结温（150℃）型号可供选择

•通过UL1557绝缘认证的器件能保证设计和使用的安全性

下面我们以生活中最常见的即热式热水器为例，详细讲解一下瑞能可控硅在其中的应用。

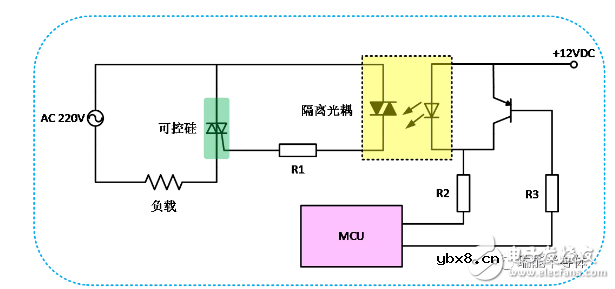

即热式热水器的典型控制电路

瑞能可控硅在即热式热水器应用中的关键参数

接下来我们再来看下瑞能可控硅和竞品的参数对比

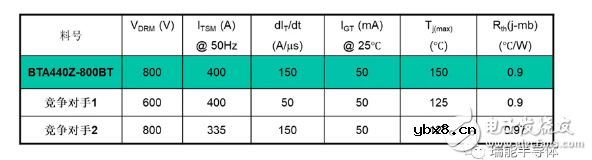

瑞能 BTA440Z-800BT（40A， 规格书定义）：

ID， 漏电流测试 ［ID1 （IDF）， ID3 （IDR）］

（VDRM = 800V）

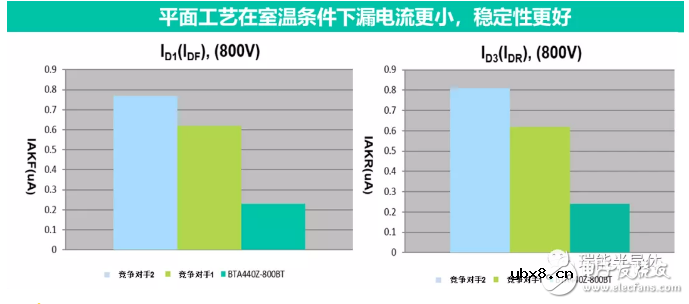

漏电流对比

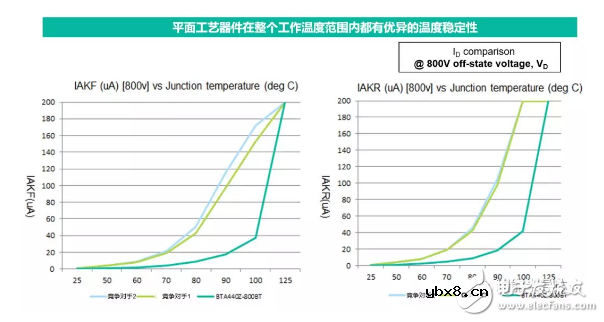

ID， 漏电流vs. 温度测试

漏电流稳定性对比

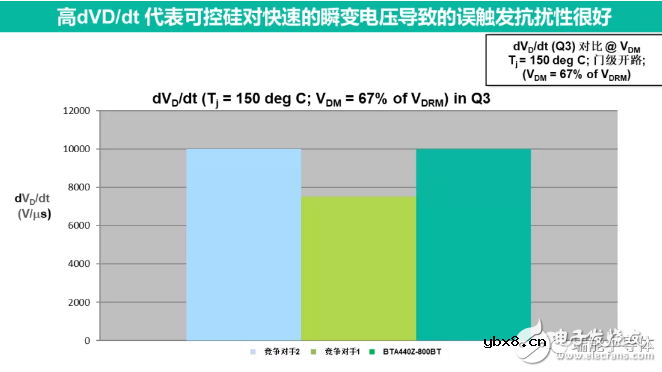

　　dVD/dt对比

　　通过上面的各项对比，我们发现瑞能BTA440Z-800BT IITO-3P的优势十分明显，详见下表。
