保险丝的作用、工作原理及参数

(一)保险丝的作用

防止负载长时间过载运行

(二)保险丝工作原理

正常工作时，在电路中只起到连接作用;基于自身极小的电阻，将部分电能转换为热能实现对电流的检测，只要通过保险丝的电流小于额定值，则转换后的热能可以通过辐射或传导的方式散发出去，而当电流超过保险丝的额定值后，热能无法全部得到散发，累积一定时间后，保险丝就会被熔断，从而保护后级电路。

(三)参数

3.1 额定电流

首先计算电路满负荷运行时的最大电流Imax ，然后降额75%使用;

3.2 I2t

保险丝瞬间能抗的热能量，跟后级母线电容的容量有关系;母线电容很大，会导致刚上电时，电容充电时间很长， I2t就会很大;

假设输入电压为264VAC (220V+10%)输入，其最大值为373V，假设母线电容为120uF,通过如下电路仿真，可得充电时间为1.5ms,峰值电流为：373V/(1.5+2.65)=89.87A

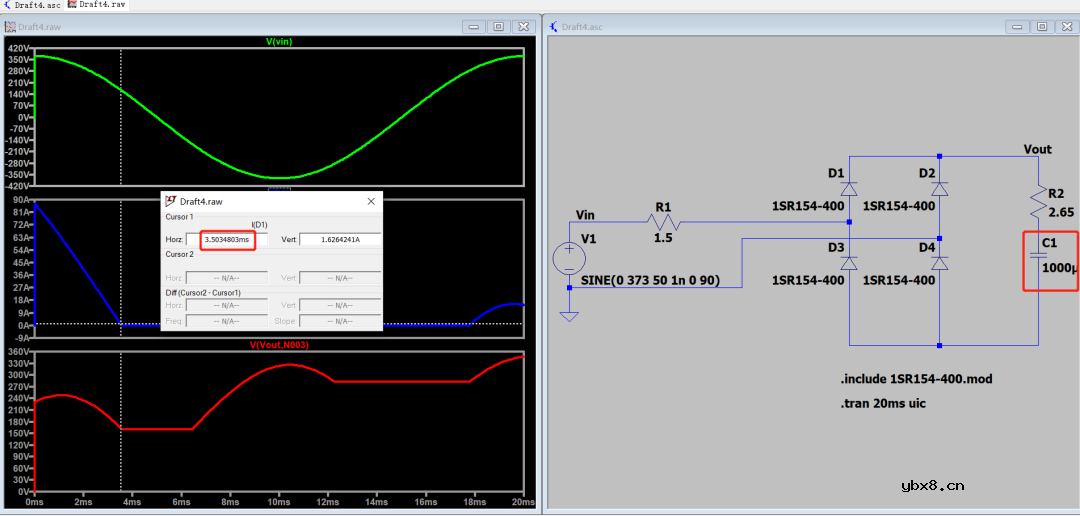

把电容换成1000uF,可得充电时间为3.5ms，峰值电流不变为89.87A

3.3 额定电压

是指保险丝熔断瞬间所能承受的最大电压;保险丝正常工作时，其两端电压很小，保险丝熔断后，一端是L火线，另一端可看似是N零线，若耐压不够，就会造成空气击穿，产生危险;对于交流输入220VAC 一般额定电压选择250VAC

3.4 认证

保险丝属于关键元器件，需要过认证的
