eFuse IC的过流保护和短路保护功能

大家好！欢迎回到芝识课堂eFuse IC系列的第三讲。在前两期我们了解了eFuse的基础概念和与传统保险丝的对比，今天我们将深入它的两大核心保护功能——过流保护（OCP）和短路保护（SCP），看看它是如何以“闪电速度”守护你的电路安全的。

精准可控的“电流守卫”

过流保护（OCP）是eFuse IC最基本也是最重要的功能。当负载端出现异常（例如短路或元件故障），导致电流超过预设的安全限值时，eFuse IC会迅速行动，降低输出电压和电流，从而限制整个系统的功耗，防止芯片自身或后续负载被烧毁。

eFuse IC的一大优势是保护阈值可以通过外部电阻灵活设定。以东芝的TCKE8系列为例，只需改变一颗外接电阻（ILIM）的阻值，就能将过流保护点设置在0.5A至5A之间的任意值。这种设计给予了工程师极大的灵活性，能够为不同的应用“量体裁衣”，精准设定保护值。

与传统保险丝实测对决

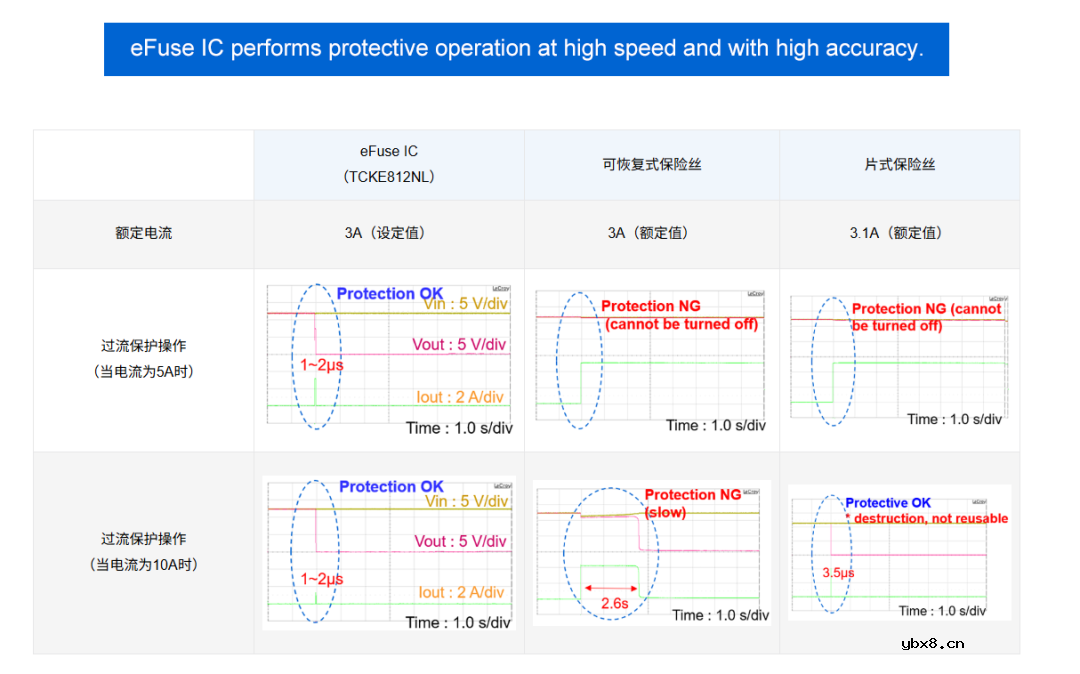

我们通过一个实测对比来看看eFuse IC的优势有多明显。我们将eFuse IC、可恢复保险丝和片式保险丝的过流阈值都设定在3A左右进行测试：

情景一：施加5A过电流

eFuse IC：在1-2μs内迅速切断电流，输出电压降为零。

传统保险丝：可恢复保险丝和片式保险丝均无法切断5A电流，输出电压依然存在，电路持续处于危险的导通状态。

情景二：施加10A过电流

eFuse IC：同样在1-2μs内完成关断，表现稳定。

可恢复保险丝：反应迟缓，耗时2.6秒才关断。对于精密电子元件，2.6秒的过电流足以造成毁灭性损伤。

片式保险丝：虽在3.5μs时熔断，但属于“一次性牺牲”，必须人工更换后才能恢复供电。

结论很明显：传统保险丝要么反应太慢，要么只能一次性使用，在需要精密保护的现代电子产品中已力不从心。

让短路“快速跳闸”

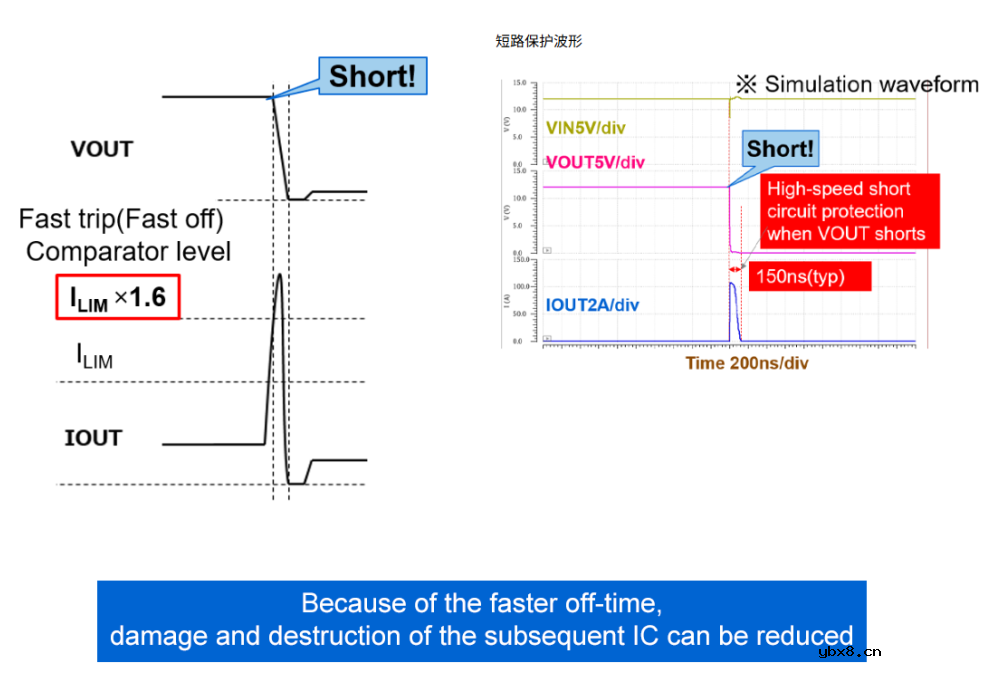

短路是更极端、更危险的过流情况。eFuse IC的短路保护功能专门用于应对输出端直接短接到地的情况。以东芝TCKE800/805/812系列为例，当输出电流瞬间达到设定限流值（ILIM）的1.6倍时，它就会立即判断为短路，并触发保护动作。

其秘诀在于内置的高速短路保护电路（快速跳闸功能）。根据仿真波形，在短路发生后的短短150ns（典型值）内，电流就被迅速抑制到接近零的水平！这种近乎本能的反应速度，就像为一个强大的电流安上了“紧急刹车”，能在损害造成前彻底截断危险。

当然，在实际应用中，其具体表现会因PCB布线带来的寄生电感和电容等因素而略有不同，但其高速保护的特性依然远超传统方案。

总而言之，eFuse IC通过可调、精准、高速的过流与短路保护功能，为用户电路提供了前所未有的主动式安全保障。它不再是简单粗暴地“熔断”，而是智能地“关断”，既保护了设备，也省去了频繁更换保险丝的麻烦。

下一期，我们将为本系列收官，重点介绍eFuse IC的另外两大法宝——过压保护（OVP）和转换速率控制（抑制浪涌电流），并展示东芝eFuse产品线的典型应用场景。敬请期待！
