使用RX23E-A对外部电阻式传感器PT100进行温度测量

概述

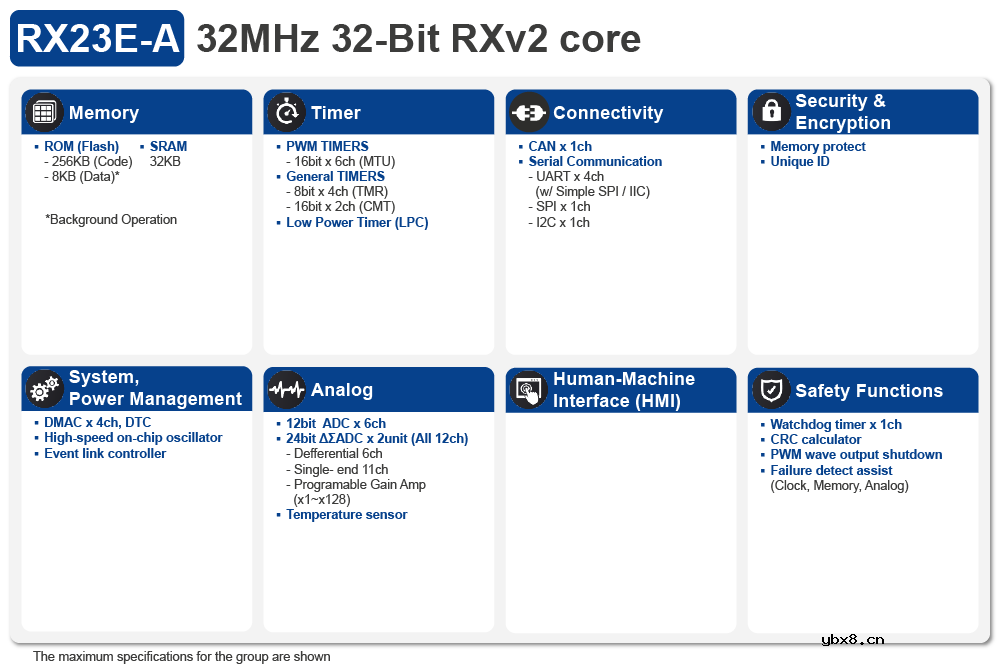

RX23E-A系列微控制器配备模拟前端，无需校准即可测量温度、压力、流量和重量，精度优于0.1%，是高精度传感、测试和测量设备的理想之选。采用了瑞萨的RXv2 CPU内核，在DSP/FPU运行中表现卓越，可以单芯片实现高精度测量、控制和通信。

本实验将实现使用RX23E-A对外部电阻式传感器PT100进行温度测量。

实验目标

获得用瑞萨Smart Configurator实现AFE和DSAD的实践经验。

了解如何配置AFE和DSAD。

实验材料

1块RX23E-A Local Board，1个PT100

1套EZ-CUBE2

1根Micro USB线

e2 studio 2023-04及以上

CC-RX v3.05.00及以上

技能要求

熟悉C语言及嵌入式编程知识

了解Smart Configurator及e2 studio IDE的用法

时间

30分钟

实验部分

安装和准备

创建RX23E-A工程

添加Component - 定时器

添加AFE和DSAD

1

安装和准备

本节学习如何搭建实验以及如何将套件连接至电脑端。

1.1 首先确保已安装所有实验工具

e2 studio 2023-04及以上版本

CC-RX编译器 v3.05.00及以上版本

PC Tool

1.2 本实验将用到如下组件

一块RX23E-A Local Board，一个PT100，一套EZ-CUBE2，一根Micro USB线。

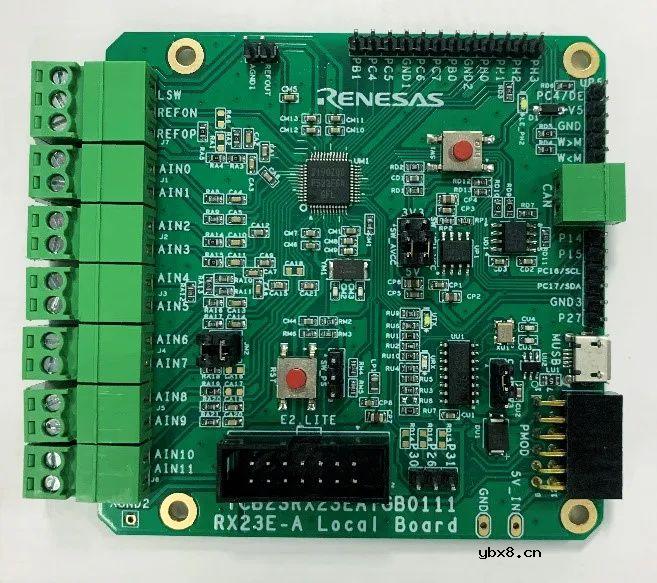

请注意RX23E-A Local Board上的跳线帽位置。

	MCU选择USB直接供电：5V	MCU选择LDO供电：3.3V
SW_AVCC	连接2-3	连接1-2
SW_MCU_AVCC	连接2-3	连接1-2
CH340G-V3	连接1-2	连接2-3

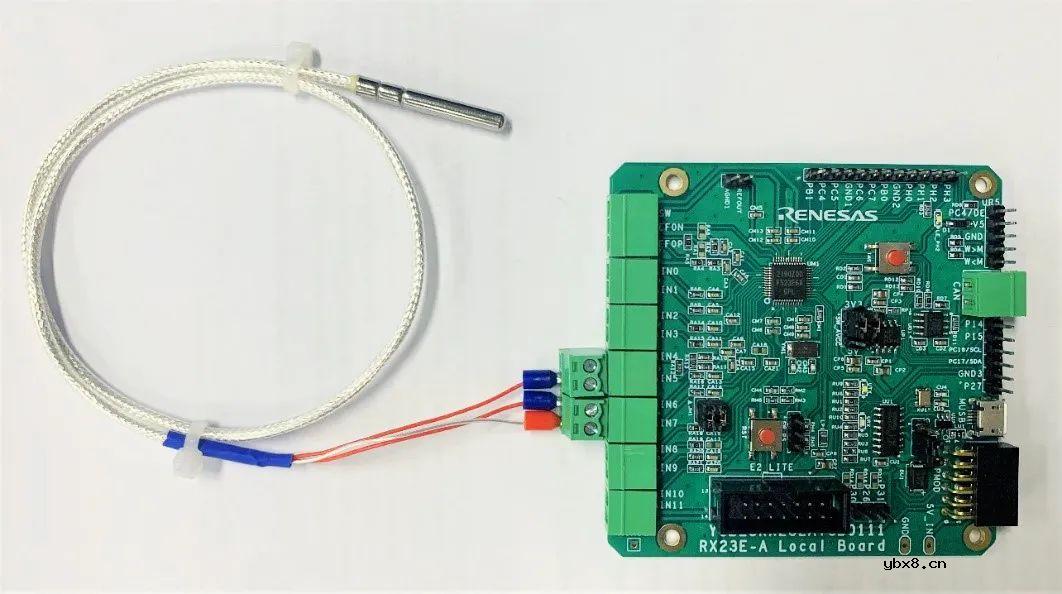

1.3 将PT100插在RX23E-A Local Board 的接头J3和J4上

请注意接线位置。

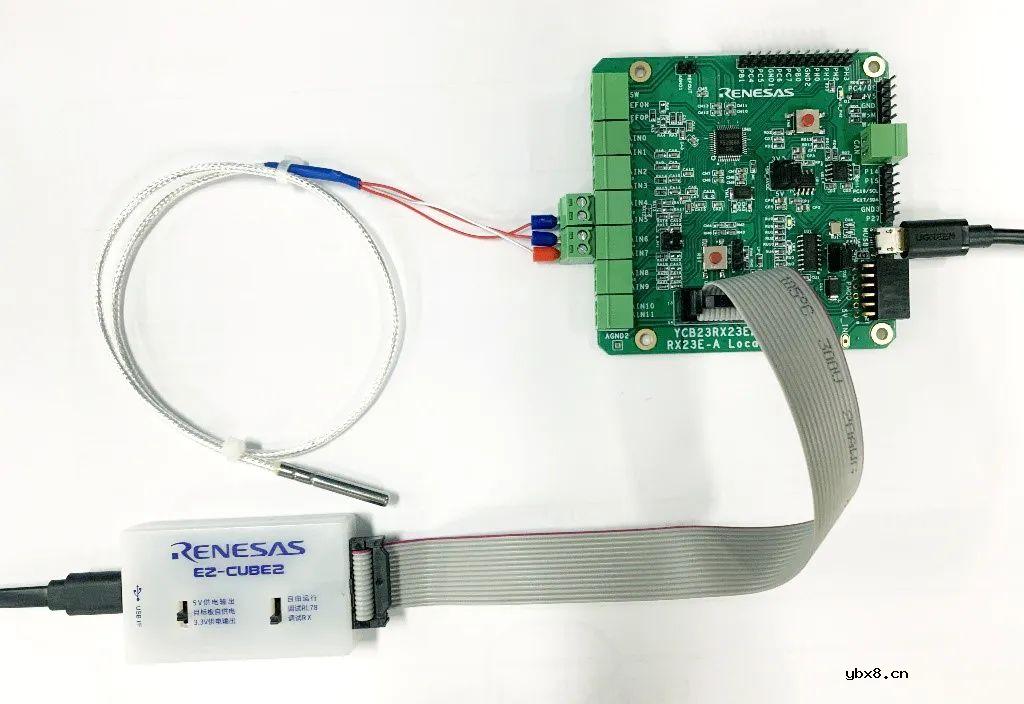

1.4 EZ-CUBE2套件中的Micro USB线一端接PC，另一端接EZ-CUBE2。

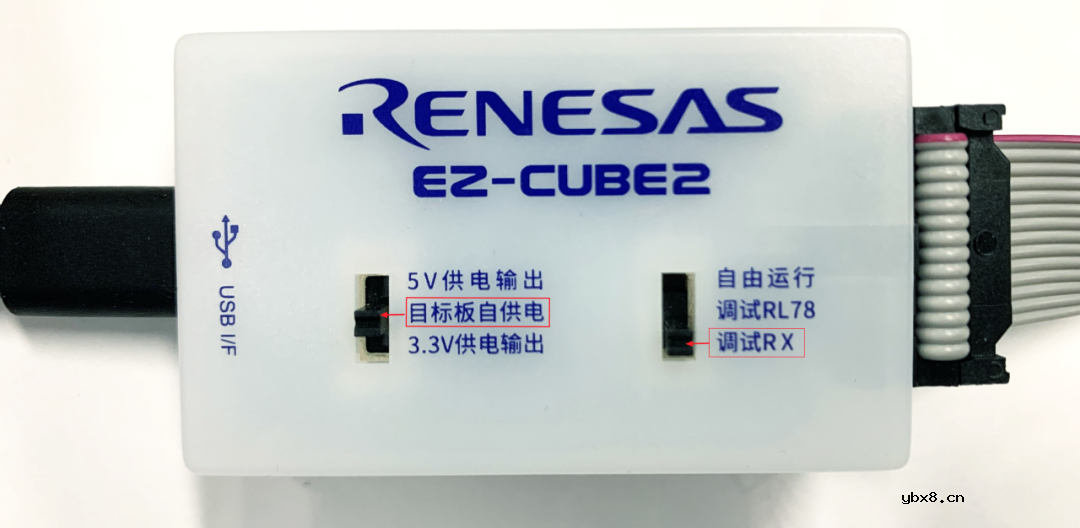

EZ-CUBE2上的拨档开关分别为“目标板自供电”、“调试RX”。EZ-CUBE2套件中的14p排线一端接EZ-CUBE2，另一端接RX23E-A Local Board的E2_LITE接口。

连接Micro USB线，使用Micro-USB线连接RX23E-A Local Board，Micro USB线一端接PC，另一端接RX23E-A Local Board的MUSB接口。
