替代ACS758的国产开环式高精度线性电流传感器AH950介绍

AH950 系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和 DC-DC 转换器、光伏逆变器、 UPS、过流保护和中低功率变频器电流检测等应用。

AH950 由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻（ 0.12mΩ）电流导体路径（位于模具表面附近）组成。流经此导体路径时的外加电流会产生一个磁场，芯片会将其转换为与输入电流成比例的电压信号输出。

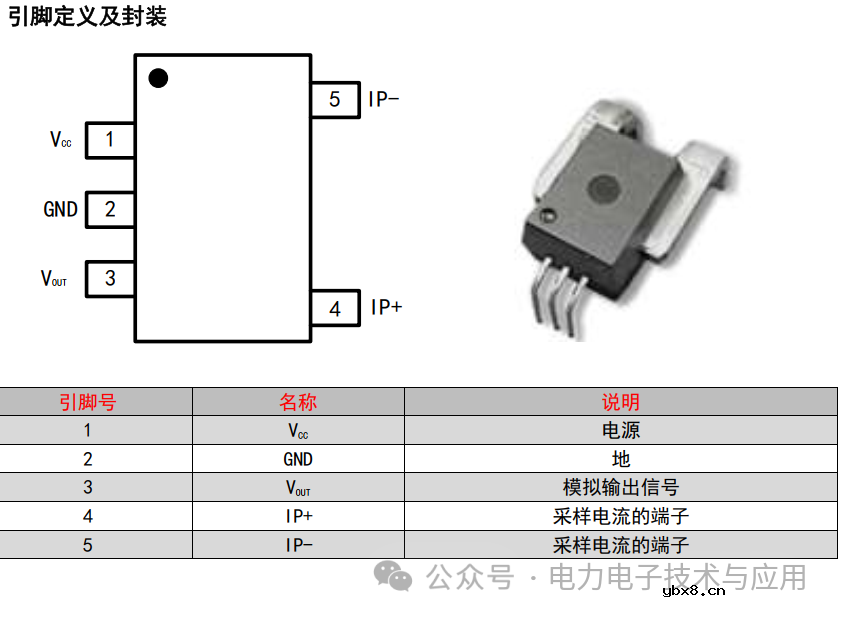

AH950 输出电压由低偏移、斩波稳定的BCDMOS 霍尔 IC 提供，根据不同电流量程，在工厂内部会对输出电压进行精确校准。当施加的外部电流流过传导路径(从引脚 4 到引脚 5)时，芯片的输出具有正斜率(>VOQ)。该传导路径的内部电阻典型值为 120uΩ ,可实现低耗能。导电路径的端子(引脚 4 和引脚 5)与信号端(引脚 1 至 3)电气隔离。这使得 AH950 电流传感器模组可以在电流检测应用中使用，而无需使用其他昂贵的隔离技术。

AH950 系列所有引脚均镀锡， 封装材料不含铅， 符合 RoHS 标准。

2.产品功能

➢ 快速的输出阶跃响应时间：4μs
➢ 单电源供电：4.5～5.5V
➢ 120kHz 信号带宽
➢ 零磁滞
➢ 内部导体电阻:120μΩ
➢ 输出电压：2.5V 或 50%VCC
➢ 极其稳定的静态输出电压
➢ 工作温度：-40℃～150℃
➢ 检测范围：± 50A，± 100A，± 150A，±200A
➢ 安规相关认定：（UL Ready）
➢ 介电强度：4800Vrms 1min
➢ 隔离工作电压：990 VDC or VPK， 680Vrms
➢ 电气间隙：5.2mm
➢ 爬电距离：7.2mm
➢ 封装形式：CB-2-3（PFF）

3.产品应用

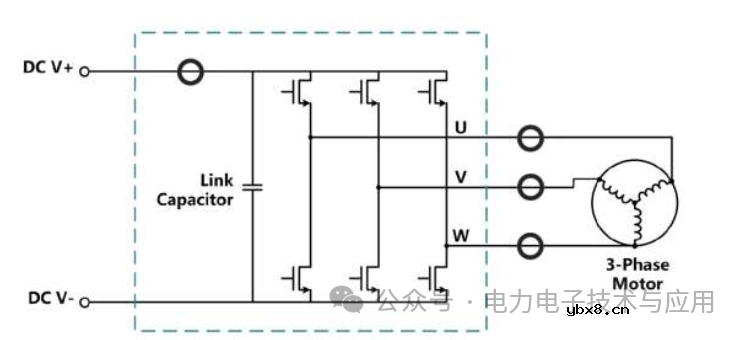

UPS（不间断电源）、电机相位和轨电流检测、直流电源、过流保护、中低功率变频器电流检测、充电器和转换器

4.应用电路

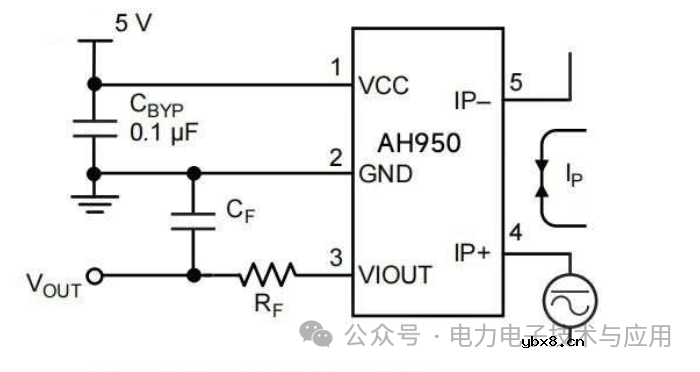

应用 1：AH950 输出一个模拟信号 VOUT，该信号在指定的范围内随双向交流或直流初级采样电流 IP 线性变化。CF 用于优化噪声管理，其值取决于应用程序。
