西门子S7-200 CPU输入/输出接线说明步骤

总结来看，S7-200系列PLC提供4个不同的基本型号的8种CPU，其接线方式也可大致分为6种：

PART01 CPU SR20接线

PART02 CPU SR40接线

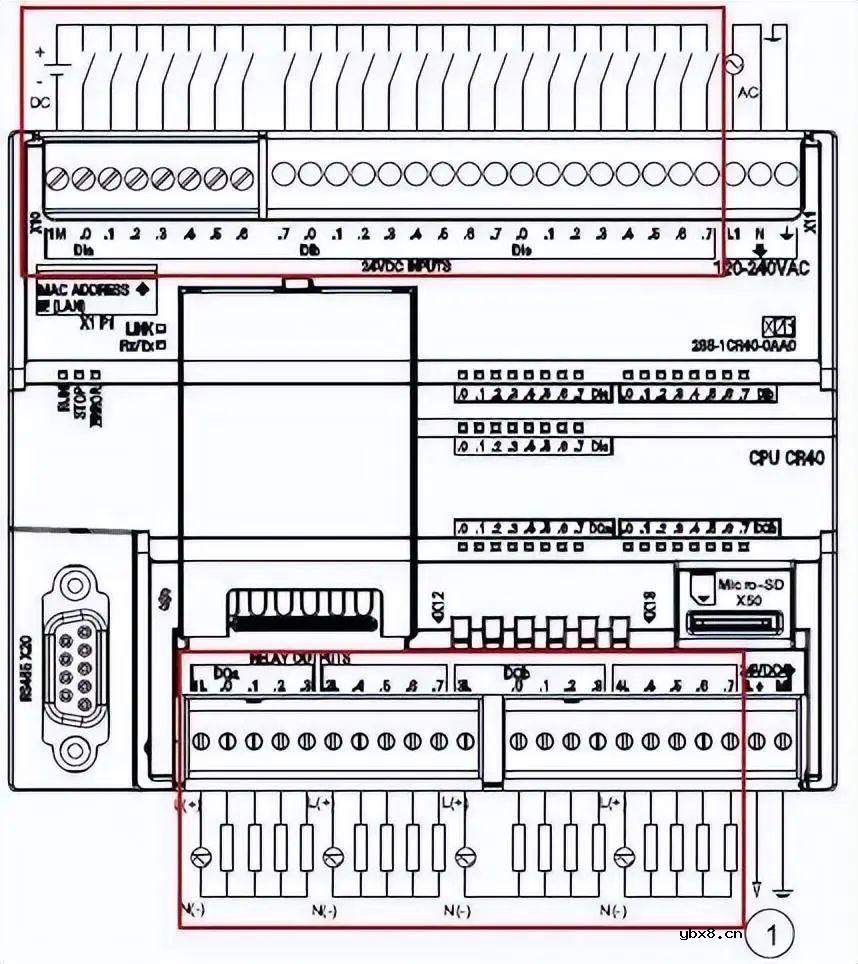

PART03 CPU CR40接线

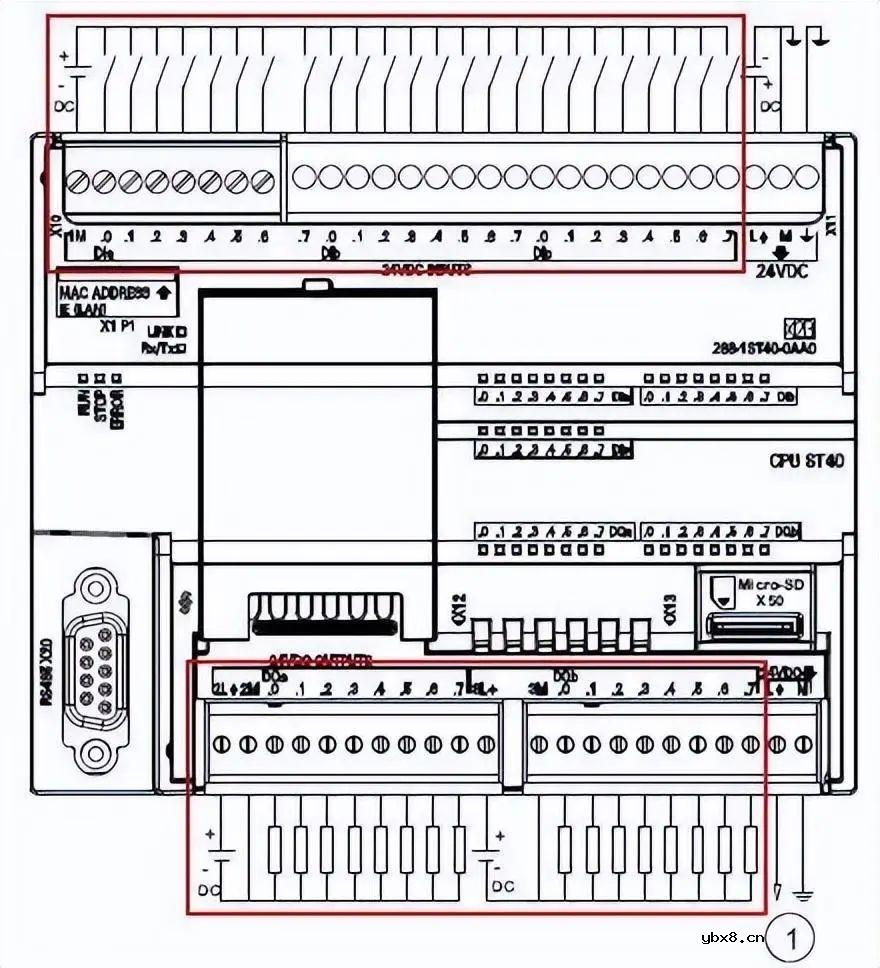

PART04 CPU ST40接线

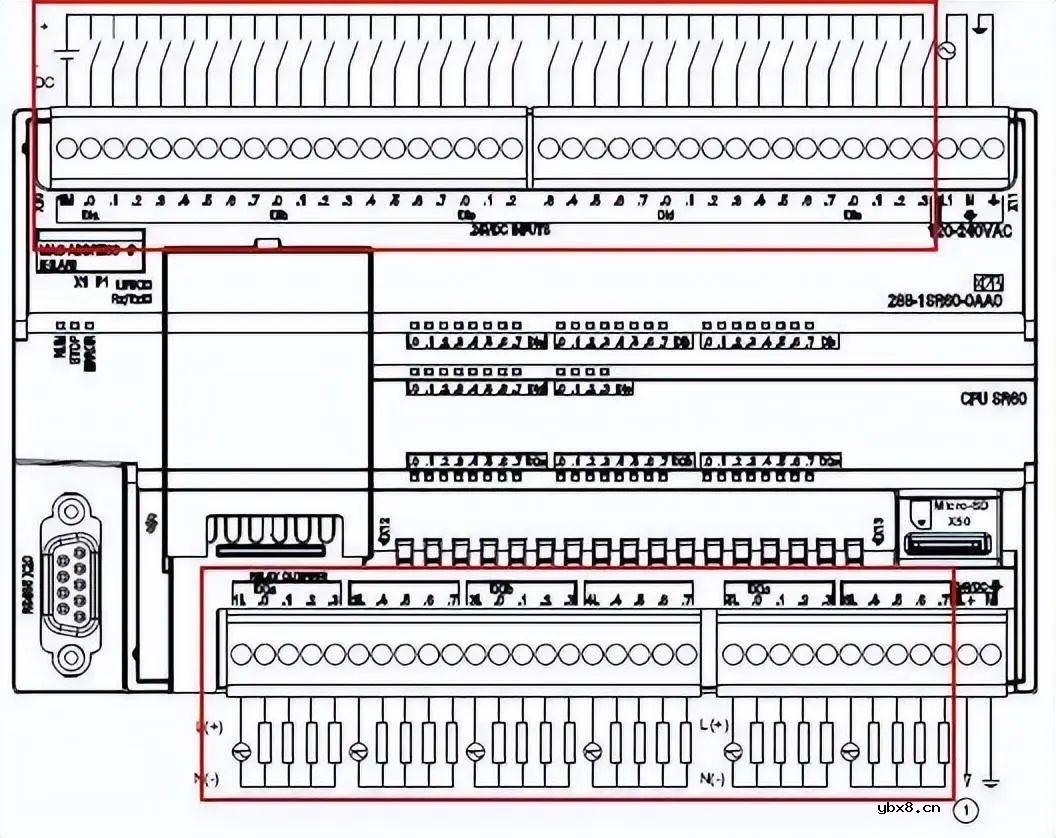

PART5 CPU SR60接线

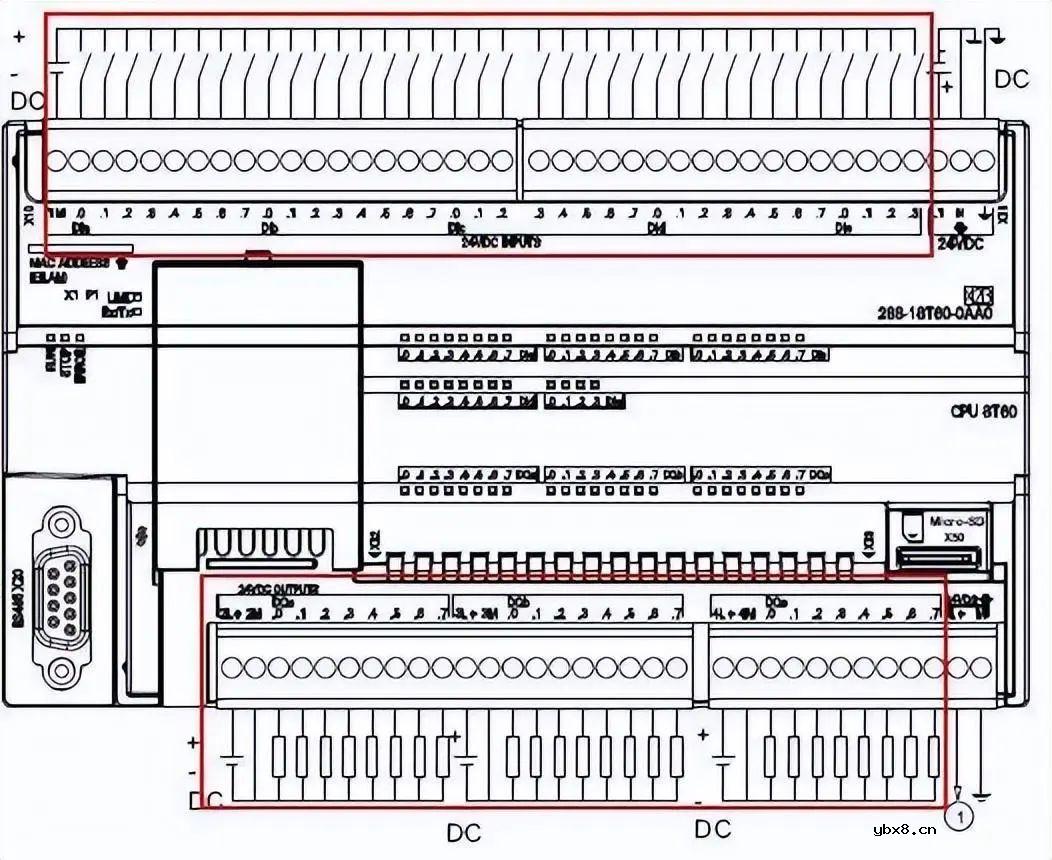

PART6 CPU ST60接线

除了CPU外，我们还需要了解200smart PLC的数字量输入/输出接线。

1.数字量输入接线

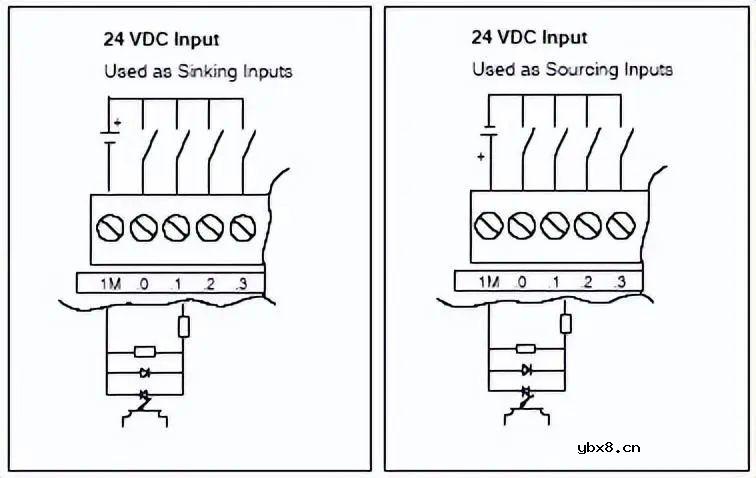

S7-200 SMART的数字量输入点内部为双向二级管，可以接成漏型（图左）或源型（图右），只要每一组接成一样就行。

图左.漏型输入接法 图右.源型输入接法

对于数字量输入电路来说，关键是构成电流回路。输入点可以分组接不同的电源，这些电源之间没有联系也可以。

对于大多数输入来讲，都是24VDC输入，其中ST CPU的 I0.0-I0.3 支持 5-24V 输入，另外ST20/30 的I0.6、I0.7也支持5-24V输入。如下表所示：

2.数字量输出接线

对于数字量输出电路来说，关键是构成电流回路。输出点可以分组接不同的电源，这些电源之间没有联系也可以。

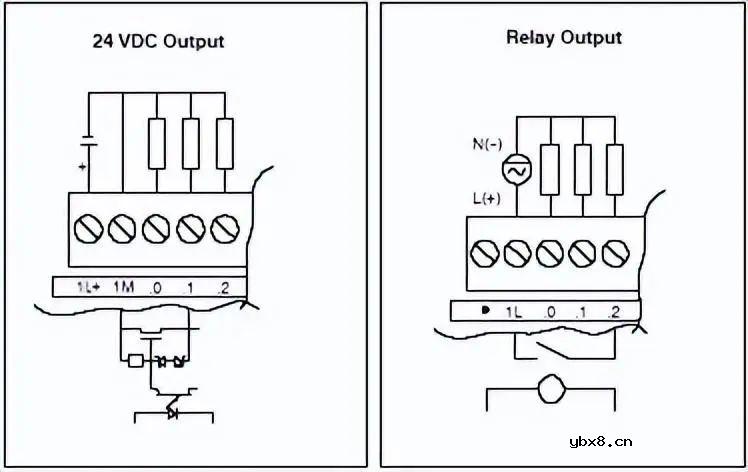

晶体管输出只能接成源型输出（图左），不能接成漏型，即输出为24V。

继电器输出是一组共用一个公共端的干节点，可以接交流或直流，电压等级最高到220V。例：可以接24V/110V/220V交直流信号。但要保证一组输出接同样的电压（一组共用一个公共端，如1L、2L）。对于弱小信号，如小于 5V 的信号，需要自己验证其输出的可靠性。

继电器输出点（图右）接直流电源时，公共端接正或负都可以。

图左.源型输出 图右.继电器输出
