霍尔效应线性电流传感器CH704产品介绍和应用

CH704—产品介绍和应用

产品介绍

CH704是出厂编程的霍尔效应线性电流传感器。通过主侧电流路径流过的电流引起内置霍尔片上的相应磁场。霍尔片上的磁通量与主电流成比例。从霍尔电压感应到的输出信号经过放大和滤波，与所感测的电流成比例。只要选择了模拟输出模式，输出信号也可以与供电电压成比例（比率指标行为）。

灵敏度和偏移量已经被出厂编程到EEPROM寄存器中。并且通过存储在EEPROM存储器中的系数来补偿霍尔片的灵敏度和偏移温度特性。因此，输出电压信号将具有与感测电流良好的线性和温度特性。

该设备由一个精确、低偏移、线性霍尔传感器电路和位于晶片表面附近的铜导电路径组成。通过这个铜导电路径流过的电流会产生一个磁场，被集成的霍尔IC感知并转换为相应的电压。精确、比例的电压由低偏移、斩波稳定的霍尔IC提供，在封装后经过编程以保证准确性。当通过主要铜导电路径流过的电流增加时，该器件的输出具有正斜率，该路径用于电流感知。

特点与包装

强化隔离：4800VRMS

符合AEC-Q100标准

单一供电：4.5-5.5V

输出电压与直流/交流电流成比例：

+/-50A，+/-100A，+/-150A，+/-200A

带宽：180 kHz

响应时间：2μs

宽温度范围：-40°C至150°C

高分辨率的偏移和灵敏度调节，具备EEPROM

主导体电阻：0.1 mΩ

集成保护功能

-欠压保护

-输出电压限制提供短路诊断

-在快速电流变化输入时抑制输出尖峰

出厂时已经编程设置了灵敏度和静态输出电压温度系数

集成数字温度补偿电路

几乎无磁滞

相对供电电压的比率输出

具备抗外部磁场干扰能力

封装：CFF-5

图1：CH704封装图

应用场景

• UPS电流感知

• DC-DC变换器控制

• 平衡自行车电机控制

• 过电流故障检测

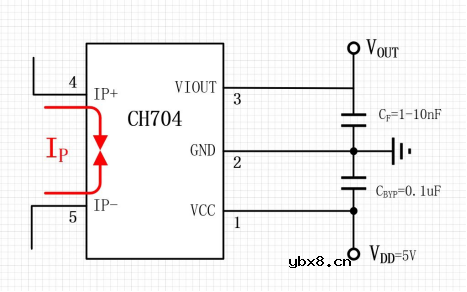

图2：产品应用电路图
