汽车SENT传感器测试

应用

SENT (Single Edge Nibble Transmission)传感器作为一种新型的数字串行接口技术，在汽车制造业中得到了广泛应用。它被运用于发动机管理系统、气囊、制动系统、转向系统、传动系统以及底盘控制系统等领域，有效提升汽车的性能和安全性。

客户需求

在汽车生产线上，对SENT传感器进行准确测试显得尤为重要。客户需求中指出，每台测试机需要测量4个SENT压差传感器，其中每个传感器会输出两路SNET信号（SENT1和SENT2），需要进行精细的压差分析。

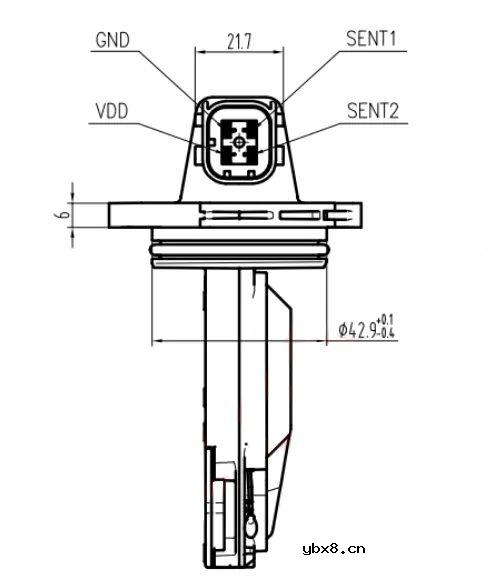

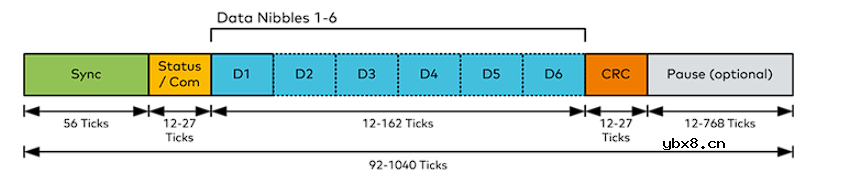

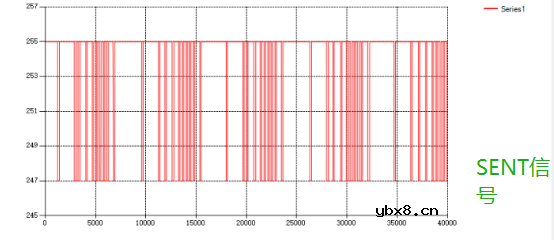

完整的一次SENT信号如下图所示：

一个nibble代表4个bits

一个nibble可以表示0000~1111数值范围，4 bits

每个nibble的大小可通过时钟节拍tick的个数来表示，根据协议每个nibble大小由12~27个ticks来表示

tick是时间单位，范围是3~10 us，一般至少为3 us

通过6个nibble的大小来表示传感器数据

Sync脉冲固定56 ticks

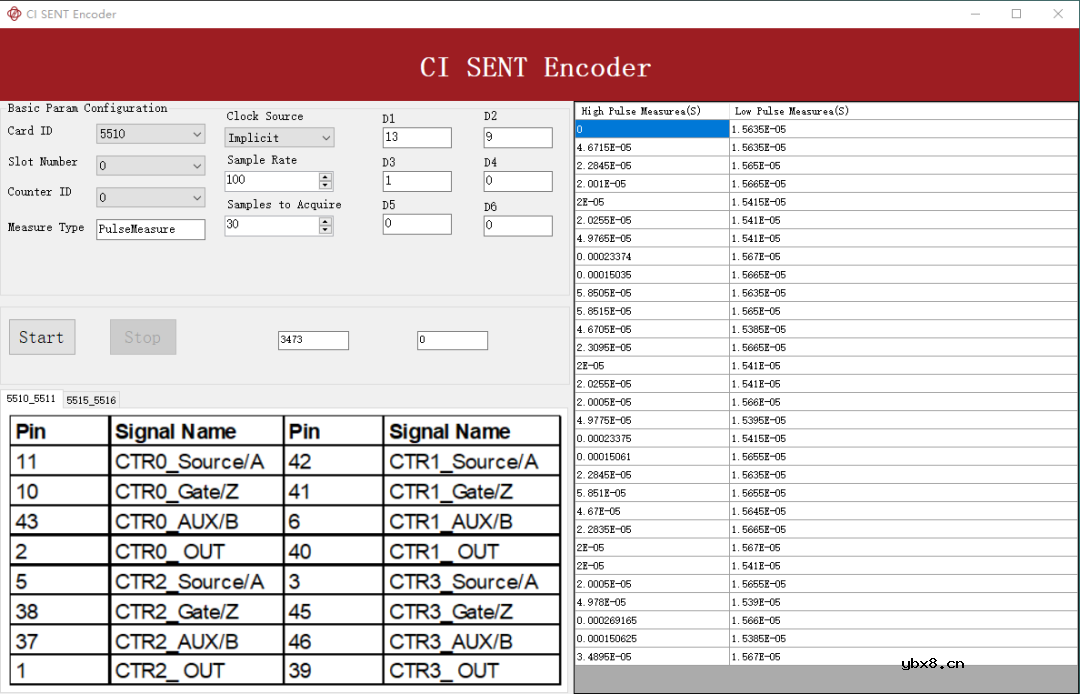

使用的简仪产品

硬件：

针对SENT信号的特性，简仪科技选择PCIe/PXIe-5211板卡，以实现快速信号分析。PCIe/PXIe-5211系列模块是多用途的计数器/定时器模块，具备高达200 MHz的内部时钟频率，支持8通道计数器，可执行计数、频率测量、脉宽测量、编码器、脉冲输出等多项功能。通过脉宽测量功能，可以精准分析SENT信号，识别起点Sync脉冲，计算tick时间，进一步解析Status脉冲、Data脉冲、CRC脉冲和Pause脉冲，并依照传感器手册中的信息组合Data数据，最终得出传感器输出的物理量信号。

软件：

Visual Studio C#作为一款流行的集成开发环境，为解决方案提供了强大的编程支持和开发工具，帮助客户实现各种复杂的功能和操作。

SeeSharpTools（锐视测控程序开发工具包）是简仪科技独有的资源，为客户提供了丰富的开发工具和支持，使得开发人员能够更加高效地利用简仪产品进行开发和测试。
