电瓶车换电柜的静电浪涌设计方案

电瓶车换电柜的静电浪涌设计考虑

电动车物联网方案的市场前景

据统计显示：电动车市场保有量已达3.5亿台左右，主要以两轮电动车、三轮电动车、电动汽车、电动自行车为主。电动车作为绿色出行的代表，随着电动车行业高速发展，在推动节能减排理念的同时也是服务创新变革与消费的升级。

换电柜及电池方案特点

   由于锂电池的大量应用，目前换电模式已经得到普遍应用，城市内各大电瓶车销售点都已设置换电柜，方便外卖，快递人员随时更换电池。

   换电柜电池需要有各种电量检测，烟雾检测，温度检测，等各种传感器，并具备定位，信号传输云中心的功能，在换电柜中通过BMS中的RS485，CAN或NFC等协议读取各种传感数据。

   在各种室外环境中，包括电池和BMS控制板的过压可靠性设计尤为必要。

各种接口静电浪涌设计

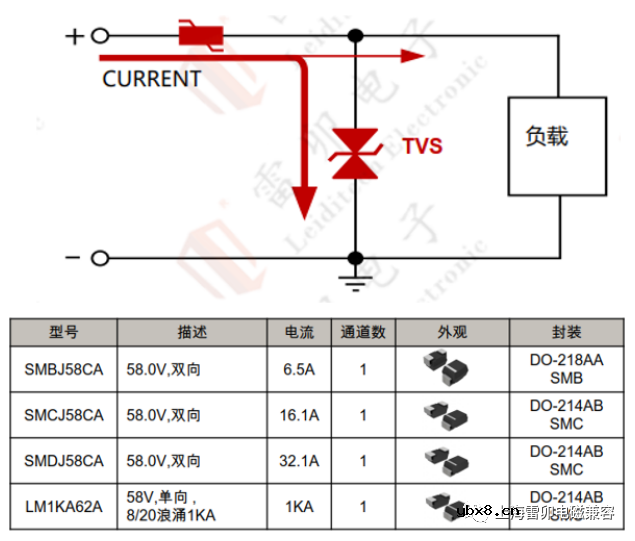

48V电源口

   方案优点:用于满足直流电源接口的浪涌保护，根据电源所处环境选择合适保护电流的TVS器件，满足IEC61000-4-2，等级4，接触放电8KV，空气放电15KV。如需满足IEC61000-4-5浪涌高等级测试需选用大功率SMC器件。

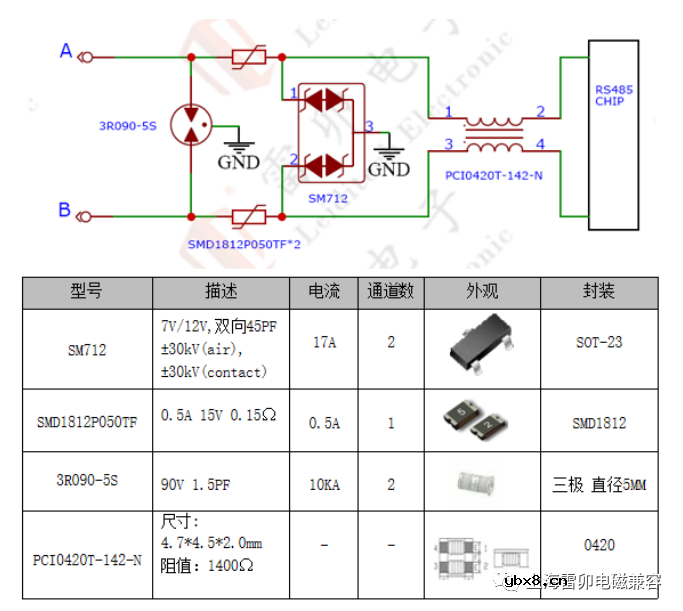

RS485接口浪涌保护

   方案优点：采用多路集成器件保护，可以保证信号完整性的同时，可滤除杂讯，通过静电测试。满足IEC61000-4-2，ISO10605-2等级4，接触放电30kV，空气放电30kV。

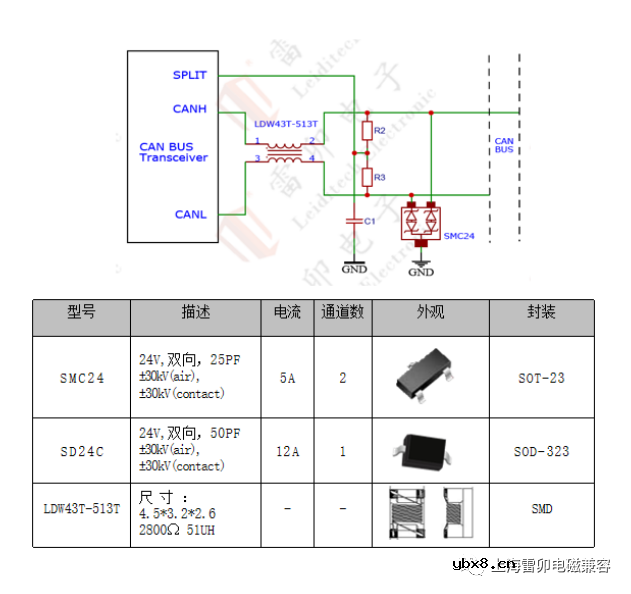

CAN接口浪涌保护

   方案优点：采用多路集成器件保护，电容<50PF，可以保证信号完整性的同时，可滤除杂讯、通过静电测试。满足：IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。SMC24 通过汽车级AEC-Q101认证。

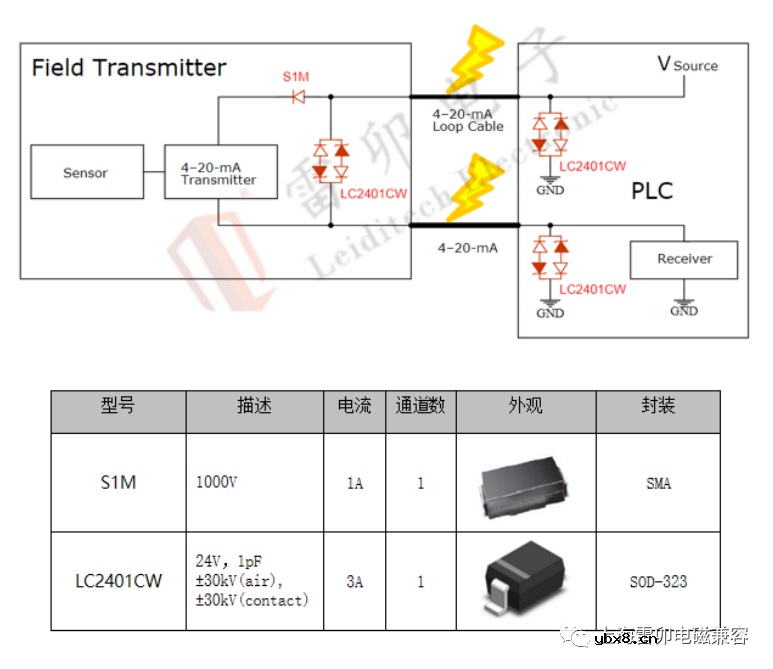

各类传感接口静电保护

   采用S1M与LC2401CW保护常规4-20mA24供电的敏感传感器芯片

   方案优点：小封装，低电容，大电流保护。满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。
