S7-1500电源模块的分类

负载电流电源 (PM)

负载电流电源为模块的输入/输出电路以及传感器和执行器进行供电。此外，在某些情况下还需要使用负载电流电源为 CPU 和系统电源提供 24 VDC 电压。在通过系统电源为背板总线提供电压时，可选择为 CPU 提供 24 VDC 电压。

系统电源 (PS)

系统电源连接到背板总线（ U 型连接器）并专门为背板总线提供内部所需的系统电压。这种系统电压将为模块电子元件和 LED 指示灯供电。CPU 或接口模块未连接到24 VDC 负载电流电源时，系统电源还可以为其供电。

S7-1500模块的供电方式分类

CPU模块+扩展模块与IM模块+扩展模块有着相同的供电方式，可以类比。注意图中双色并排代表功率叠加并不代表冗余供电。

通过CPU模块与PS模块同时供电

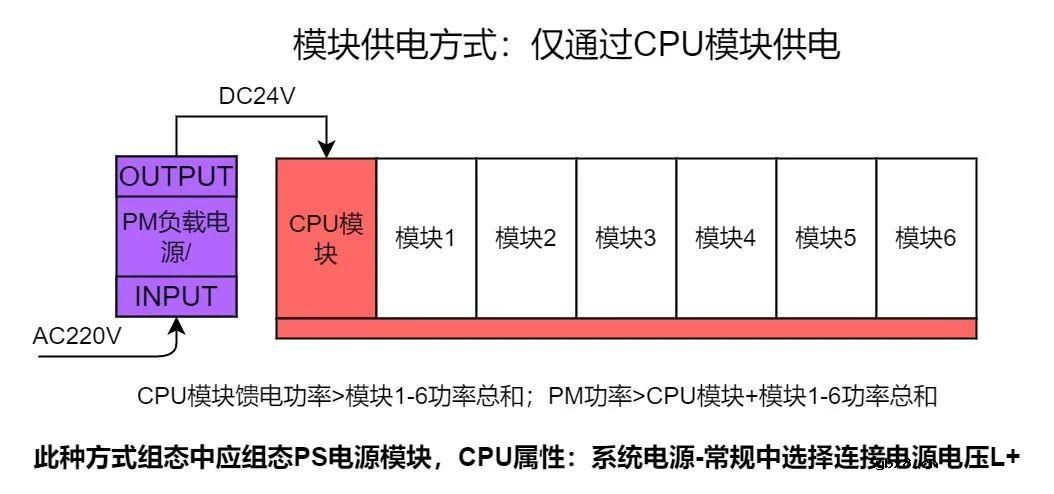

仅通过CPU模块供电

适合小型系统

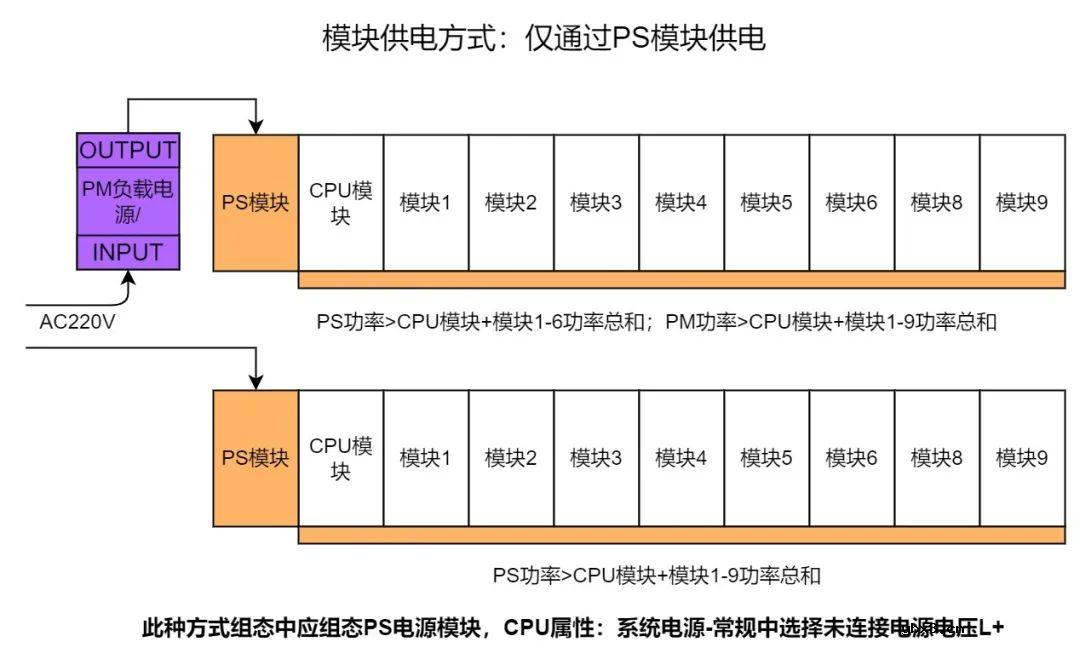

仅通过PS模块供电

此种模式CPU模块供电端子可以不接24V电源

看完上文的图解供电方式你一定会对PM与PS电源模块的区别有更深入的理解了，其实PM电源模块相当于PLC柜中为设备及仪表供电的那个开关电源，并不是一定要使用西门子的PM电源模块。

PS模块的使用限制

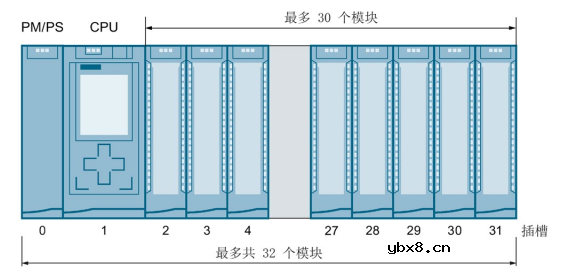

最多有三个系统电源 (PS) 可用。一个系统电源 (PS) 插入到 CPU 的左侧，其它两个系 统电源 (PS) 插入到 CPU 的右侧。

如果在 CPU 左侧使用系统电源 (PS)，则最多将生成 32 个模块的组态。这些模块分别 占用插槽 0 到 31。如果需要在 CPU 的右侧使用其它系统电源 (PS)，则这些电源也会占 用一个插槽。

S7-1500单系统最大容量

CPU右侧通过背板连接最大支持扩展30个模块

S7-1500模块负载功耗计算

通过TIA博图软件组态后获得

组态模块

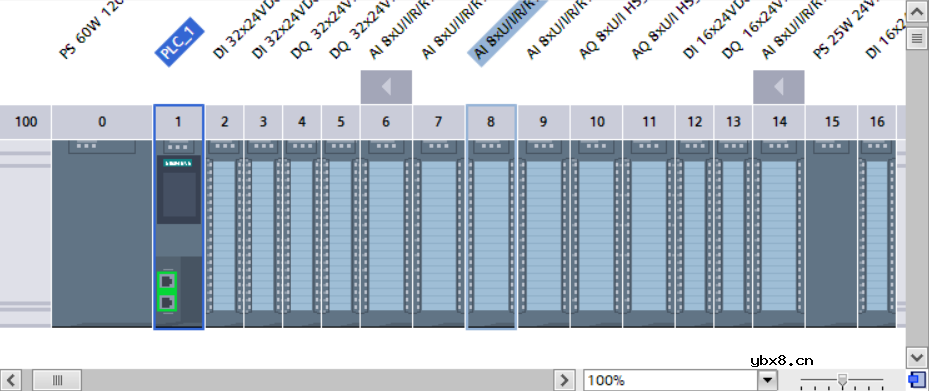

例如：槽位0组态一个PS模块，槽位1组态CPU模块，槽位2-14为扩展模块，槽位15组态PS模块，槽位16组态扩展模块。

查看功耗

CPU电源段

在CPU属性中的系统电源-常规选项中可以查看系统功耗，正值为供电功率，负值为模块消耗功率。

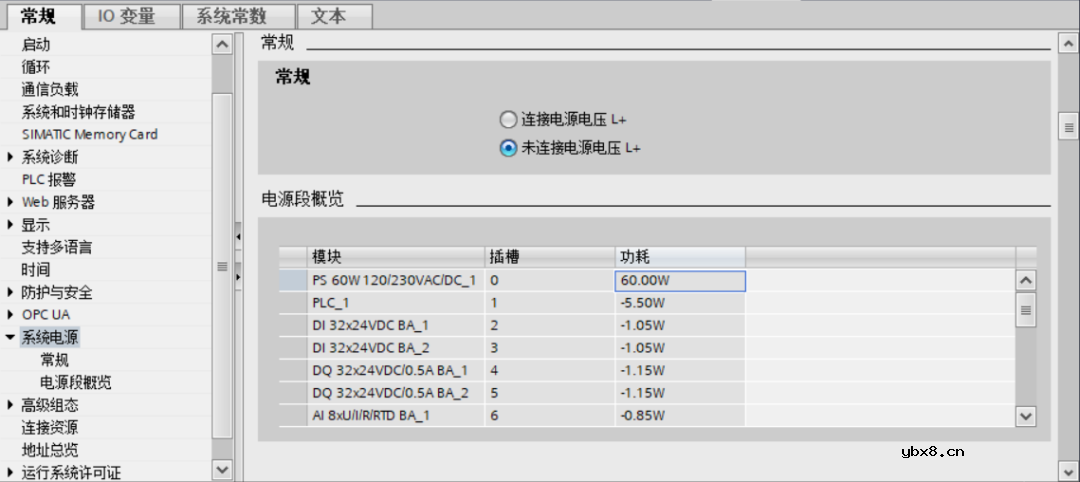

第一幅图选择CPU未连接电源电压L+时，仅能通过PS模块为后面的模块提供电源。

第二幅图选择CPU连接电源电压L+，可以看出系统供电功率为PS模块与CPU模块的和。

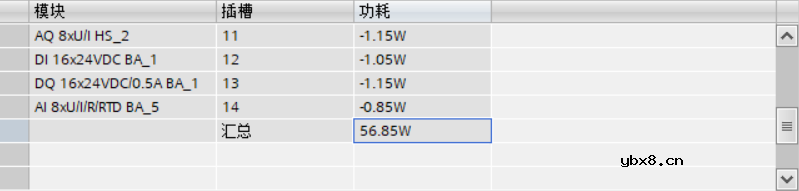

在列表最后系统会计算出剩余的供电功率

后续电源段

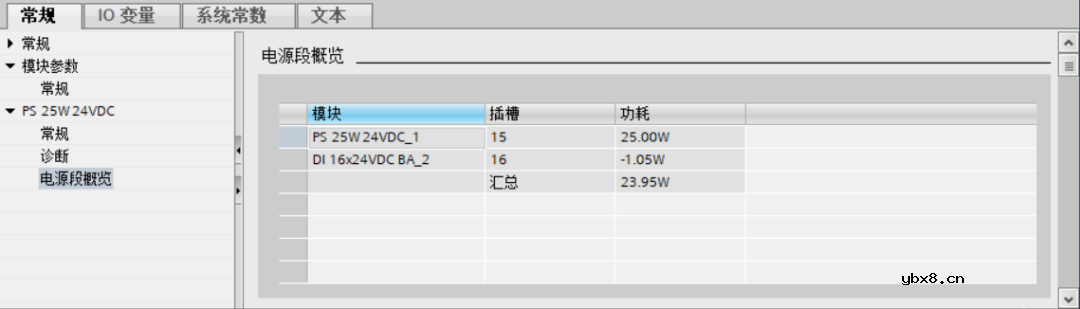

上图可以看到CPU电源段的概览只统计到了槽位14，槽位15之后的电源端可以在槽位15的PS模块的属性中看到。

通过查手册统计计算

可以查看S7-1500模块手册中的技术规范来计算系统的供电和耗电功率

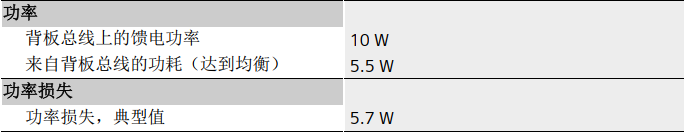

例如下图为CPU1513-1PN的技术数据，背板总线上的馈电功率就是CPU能为后面模块提供的最大功率为10W，来自背板总线的功耗就是CPU自身消耗的背板总线功率为5.5W.

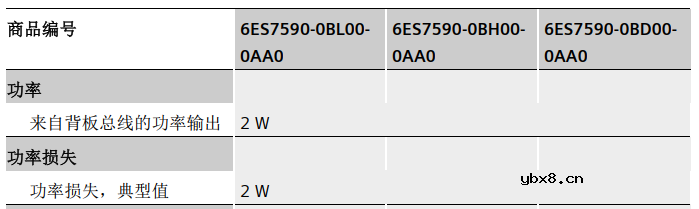

注意：如果选用了有源背板总线，不要忘记计算有源背板总线消耗的功率

S7-1500电源模块的选型

选型原则

供需平衡

供电总功率要大于消耗的总功率。

留有余量

供电总功率要比消耗总功率大一些，留有余量保证系统供电的稳定。
