怎么去设计一种基于PSoC62的多传感器连云系统？

英飞凌&RT-Thread 创客大赛是一个激动人心的比赛，旨在鼓励创客们展示他们的技术才能和创新创意。本文将介绍一款基于英飞凌的PSoC62 芯片开发板的多传感器连云网关Demo，并从功能简介、硬件介绍和软件实现三个角度进行讲解。

功能简介

本次设计使用 Infineon PSoC™ 62 with CAPSENSE™ evaluation kit 开发板为载体。

多传感器连云网关Demo具有以下主要功能：

设计的 Arduino 接口的拓展板，集成了温湿度传感器、光照强度传感器和一个TFT显示屏。

TFT显示屏上使用LVGL图形引擎显示传感器等数据信息。

利用开发板上的滑条，可以对板载LED等灯光进行调节。

使用 RW007-WiFi 模组将传感器数据和滑条信息上传到云端界面进行显示。

硬件介绍

本作品采用英飞凌的 PSoC62 芯片开发板作为主控制器。PSoC62 芯片是一款功能强大且高度集成的微控制器，具有灵活的可编程性和丰富的外设支持。

硬件上使用专业、强大的国产PCB设计工具：立创EDA进行PCB的设计，打样。

PCB 拓展板主要包括以下几个部分：

温湿度传感器：sht30 数字高精度温湿度传感器，它可以测量环境的温湿度，并将其转换为数字输出信号。

光照强度传感器：bh1750 数字式环境光强度传感器，它可以测量环境中可见光的强度，并将其转换为数字输出信号。

显示屏模块：ILI9341，SPI 接口显示器，分辨率为 240x320，可以满足日常显示需求。

通过这些传感器可以实时监测环境的温度、湿度和光照强度，并将数据发送给主控制器进行处理，显示屏显示传感器等数据信息，方便离线查看。

PCB 图：

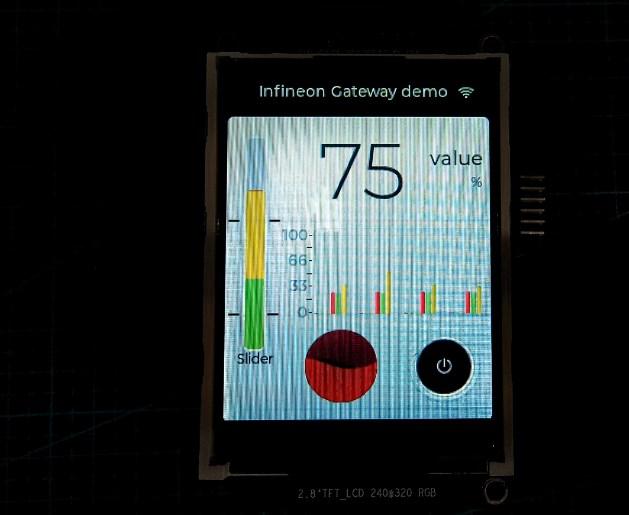

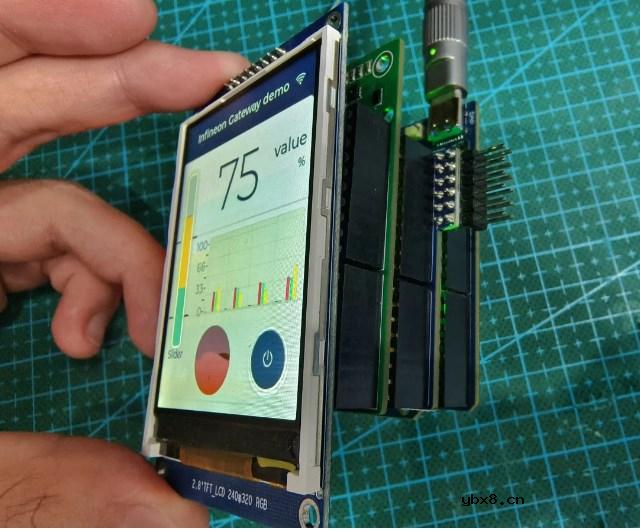

实物图：

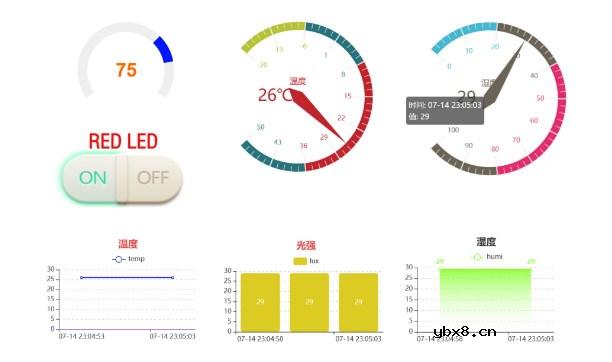

web 端数据显示：

软件实现

软件层面基于 RT-Thread，为了实现 Demo 的功能，使用了以下组件：

LVGL：轻量级通用型图形库，内置丰富炫酷的GUI控件。

sht3x：SHT3X系列温湿度传感器的驱动。

bh1750: BH1750FVI 传感器驱动软件包。

Pahomqtt：Eclipse 实现的基于 MQTT 协议的客户端。

Onenet：针对 OneNET 平台连接做的的适配，可以让设备完成数据的发送、接收、设备的注册和控制等功能。

RW007-WiFi：RW007 模块的 SPI 驱动。

软件层面主要实现了以下功能：

传感器通信：通过 I2C 接口与温湿度传感器和光照强度传感器进行通信，获取实时的环境数据。

数据处理：将传感器数据进行处理，提取关键信息并进行上传显示。

TFT显示：利用 LVGL 图形引擎，在TFT显示屏上显示开发板信息，包括传感器数据和滑条调节状态。

滑条控制：通过板载的滑条，可以对板载LED等灯光进行灯光亮度的调节。

WiFi模组通信：利用 RW007 WiFi 模组将传感器数据和滑条信息上传到云端界面显示。
