lvdt传感器的结构与特点

　　lvdt传感器结构

　　基本LVDT由3个中孔的轴向对齐的固定线圈组成，一个铁芯可在孔膛内自由移动。在铁芯和孔膛之间有足够的间隙，防止相互接触。中心线圈是变压器初级，由50Hz~10K Hz恒定频率交流波形驱动。两侧次级线圈是反向串联绕制的，因而它们的电压是互相抵消的。

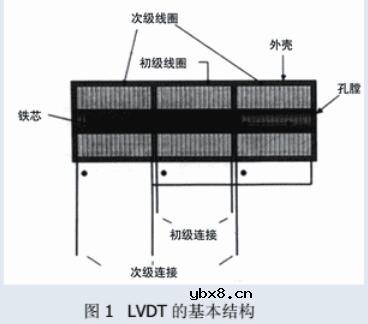

　　LVDT的基本结构图图1 LVDT的基本结构

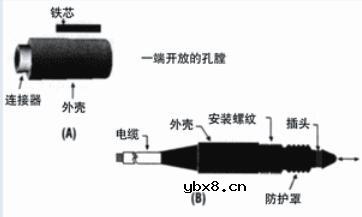

　　图2 （A）典型的LVDT具有园柱型外壳和独立的铁芯 （B）标准头结构LVDT具有内置铁芯组合件

　　LVDT传感器的特点

　　LVDT是线性可变差动变压器缩写，属于直线位移传感器。工作原理简单地说是铁芯可动变压器。它由一个初级线圈，两个次级线圈，铁芯，线圈骨架，外壳等部件组成。LVDT工作过程中，铁心的运动不能超出线圈的线性范围，否则将产生非线性值，因此所有的LVDT均有一个线性范围。LVDT位移传感器的特点有哪些？

　　1、低噪声：对于回弹式的位移传感器，在额定位移输出信号为10.0000V或5.0000V时，其纹波、干扰噪声的峰—峰值电压仅0.2～1.5mVp-p。

　　2、低的温度漂移：通用型中小量程产品的温度系数在±0.001%/℃～±0.01%/℃。FS。

　　3、始动漂移小：当接通电源（开机）时，位移读数很快就能基本稳定下来，无需长时间的预热，时间漂移小。

　　4、无零点残余电压：由于采用了先进的检测电路，避免了零点残余电压的存在。

　　5、重复性好：重复精度可达零点几微米甚至更小。

　　6、很宽的量程覆盖范围：在较宽的量程范围内LVDT位移传感器均能实现较高的线性精度。

　　7、带载能力强：一台测量仪器能同时带1-30支LVDT工作。

　　8、低故障：这是指在非正常使用下，由于人为的疏忽或误操作而设计的多种措施，以避免传感器受损。

　　9、功耗低：在双电源供电，输出电压信号时，供电电流﹤10mA。

　　10、输入、输出的多样性：可以输入单或双电源，其电压值自5V～24V或±5V～±15V;输出信号电压自20mV～10V或±20mV～±10V;输出信号电流;4～20mA或0～10mA，并且具有良好的恒流特性。输出信号频率：0～10000Hz（TTL电平方波）。
