最详细的温控器基础知识讲解

一.温控器概述

过程控制是工业制造中，温度控制是过程控制的一种。

我们看下温度控制的构成示例。

在下面这个控制系统中，我们使用温控器来控制电熔炉的温度。被控对象就是电熔炉，为了控制它的温度，我们首先在温控器上设定一个目标值（SV），这就是我们希望它最终达到的目标温度，接下来，我们采用测温体将电熔炉的实际温度采集到温控器，这个采集到的温度值和温控器上已经设定好的目标值进行比较，比较结果就是两者之间的偏差信号，温控器根据这个偏差信号进行处理，输出控制信号，来驱动外部的操作器对被控对象进行加热或者冷却，以达到控制的效果。

下面我们来具体看一下这个系统中的几个重要的组成部分。

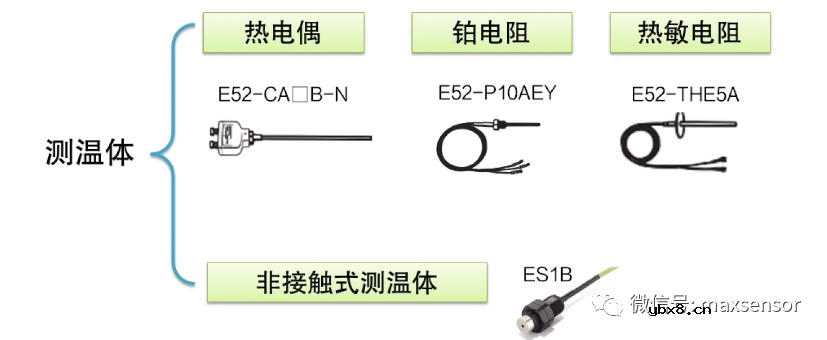

测温体： 测温体是把温度信号转换为电信号的元件，测量时把此元件安装在温度检测部位，用于检测被控对象的当前温度。工业上目前使用的测温体有热电偶、铂电阻、热敏电阻、非接触式传感器。

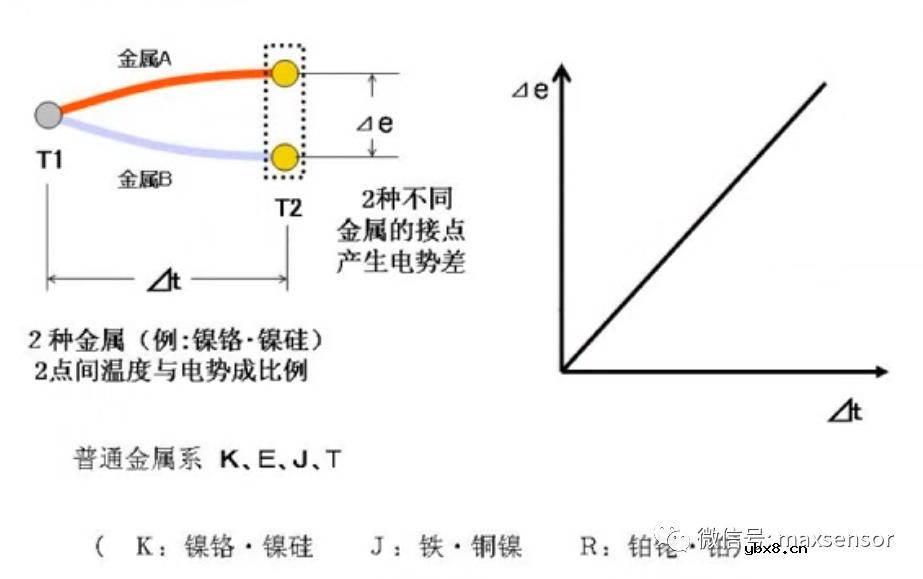

其中热电阻和铂电阻较多的被使用。热电偶是由两种不同材料的金属构成，当两种不同材料的金属接触之后，产生电势差，如果能找到电势差信号和温度信号之间的关系，那么就可以知道温度的大小。

热电偶就是根据这种原理来检测温度的。热电偶主要特点是测温范围广，可以检测-200-1800℃的温度范围。构造简单，价格低。测量精度不高，使用时必须使用补偿导线。

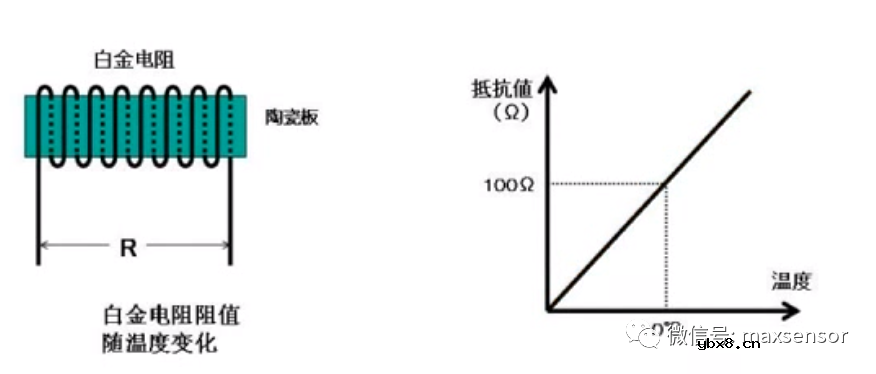

铂电阻：主要是根据电气电阻随温度成比例增加的特性。常用的电阻测温体主要是Pt100。铂电阻的主要特点是测温精度高，配套某些温控器，可以显示到0.01摄氏度。适合在常温、中温检测（-200-650摄氏度），稳定性好、耐腐蚀。

温控器： 温控器的主要控制方式有ON/OFF控制和PID控制两种。

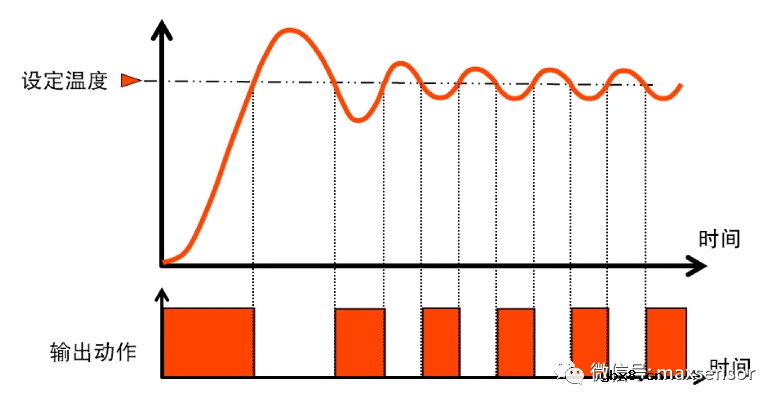

以下就是ON/OFF 控制的曲线，控制方式简单，适合在控制精度要求不高的情况下控制。

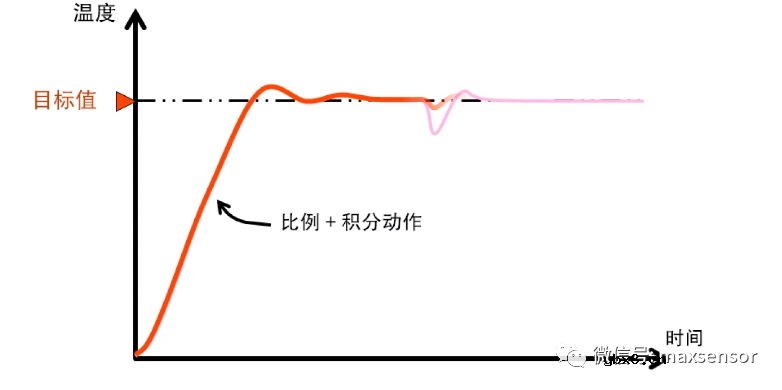

以下是PID 控制，可以自动修订偏差，控制精度高的场合。

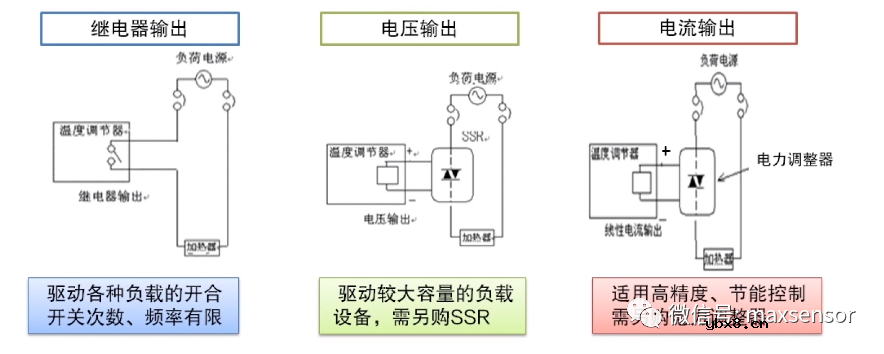

温控器的输出控制形式主要有三种：继电器、电压和电流。

**操作器： **通常指继电器、电磁铁、电磁阀门等等，在电路中起通断、控制、调节和保护等功能。操作器直接连在温控器的输出侧，由于温控器能输出与被控对象相关的电流或电压信号。常用的有固态继电器和电力调整器。

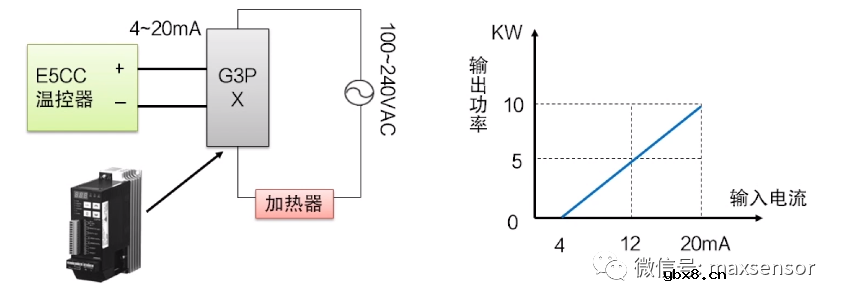

电力控制器是根据温控器输出的电流（4-20mA）来调整功率的大小。

二.主要温控器种类

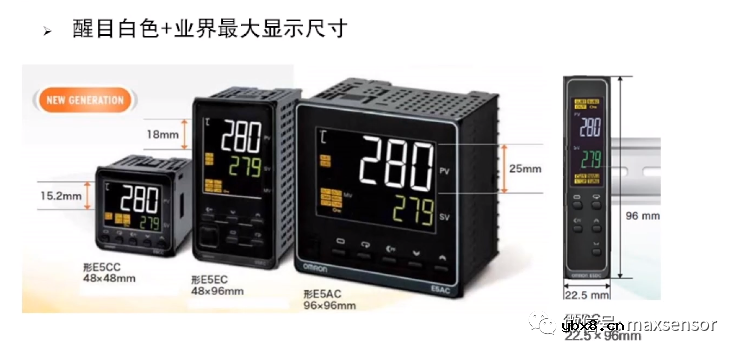

欧姆龙目前最常用的是E5_C系列的温控器。

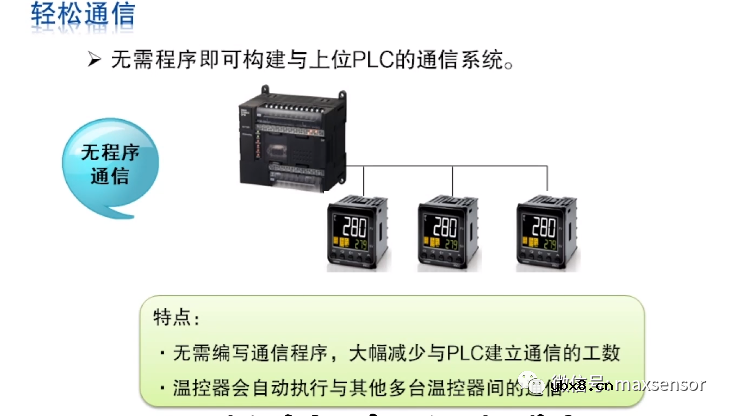

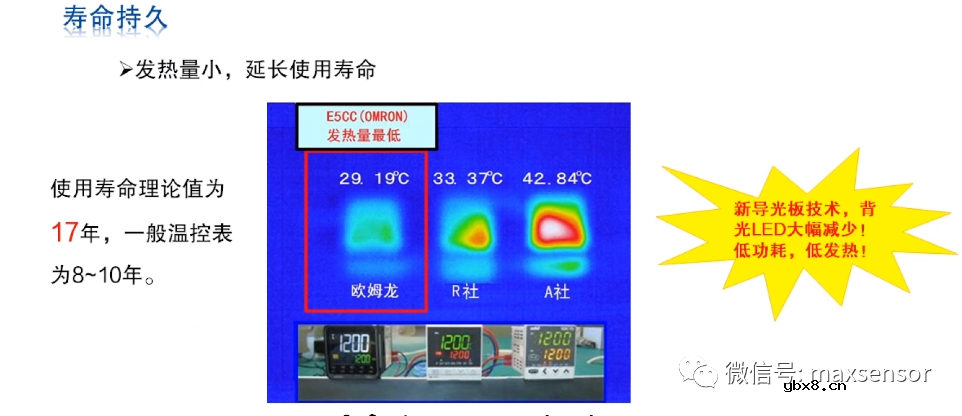

主要特点是显示清晰、实用美观、寿命持久、通信方便。

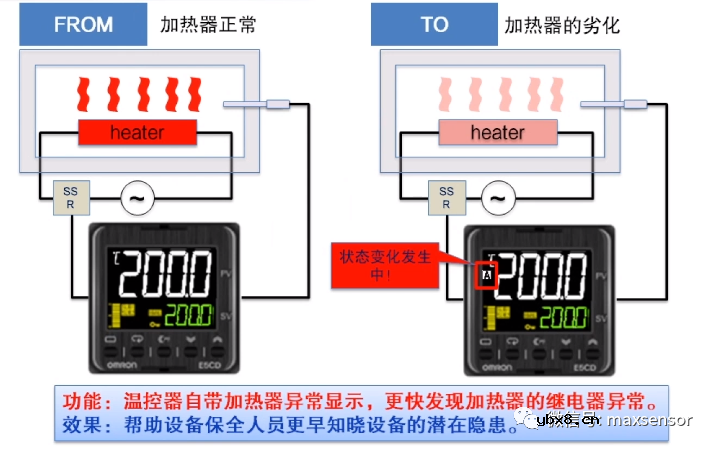

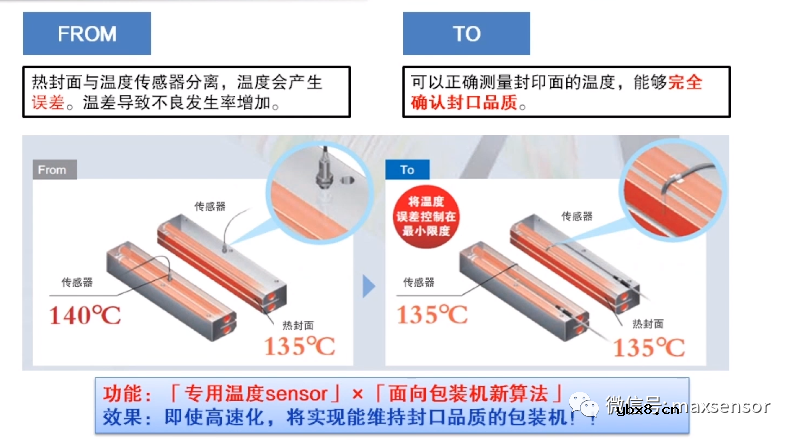

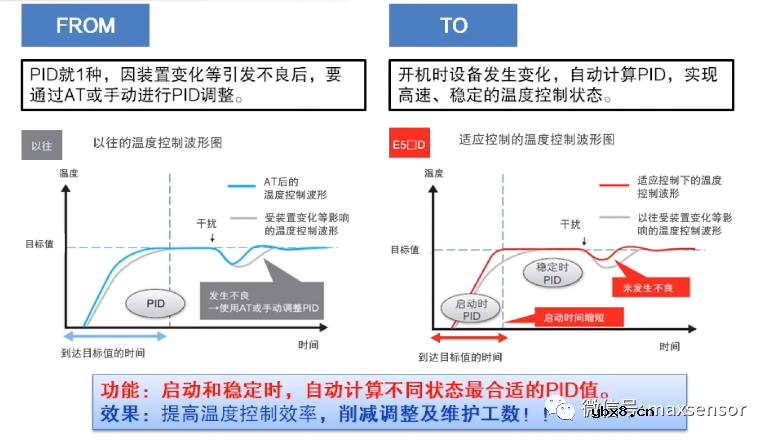

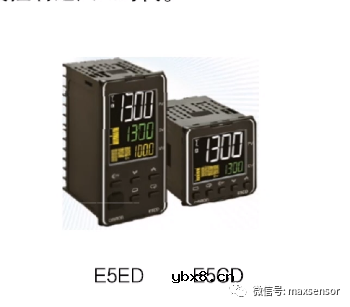

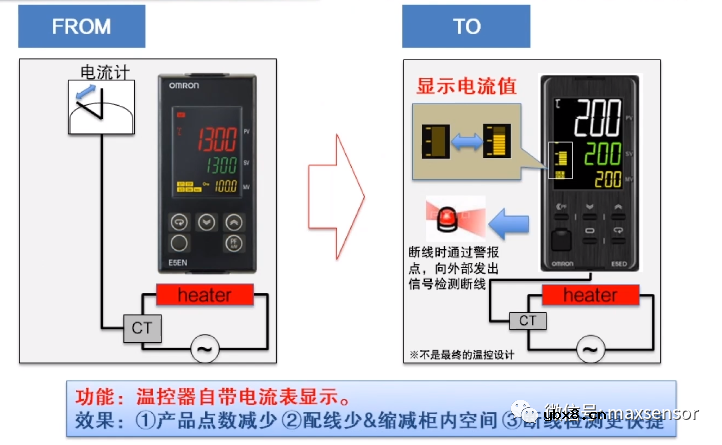

E5_D 系列为智能温控器，在E5_C基础上搭载了适应控制技术，可以像熟练人员一样捕捉温度的变化，实现了温控器的AI时代。

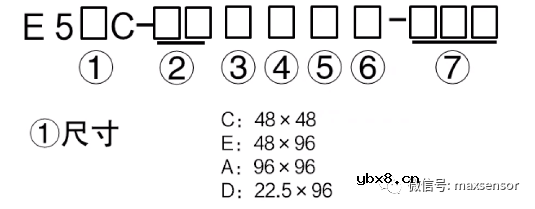

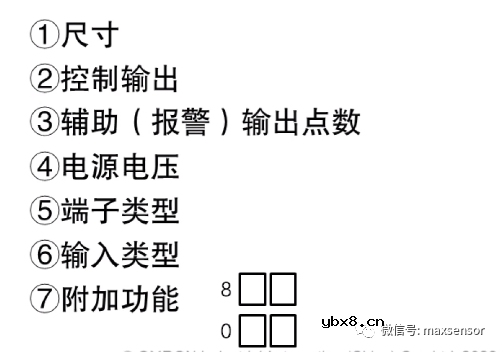

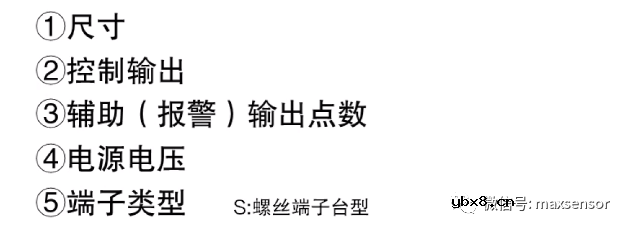

三.温控器选型

1 确认系列

2 面板尺寸：C:4848, E:4896, A:9696, D:22.596

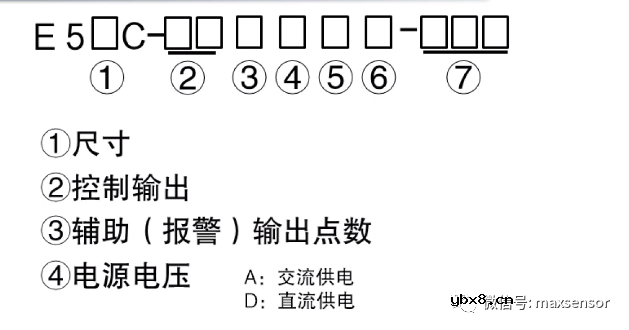

3 供电方式：交流、直流

4 输入类型：热电偶、铂电阻

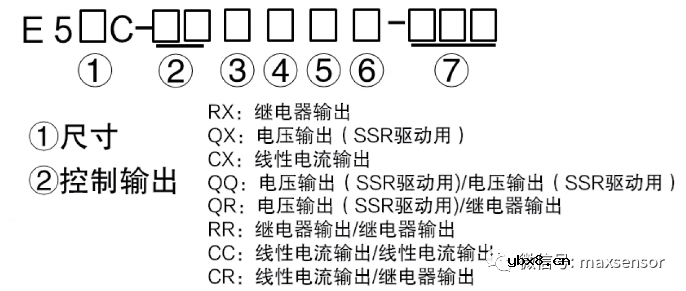

5 控制输出：继电器、电压、电流

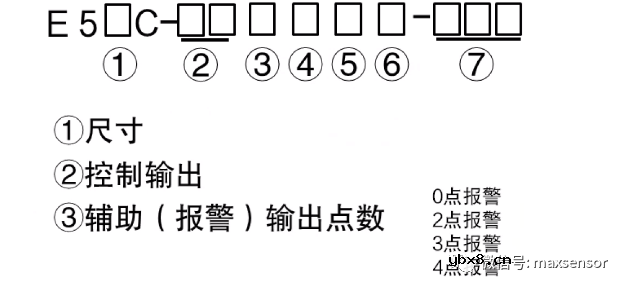

6 辅助输出：无，2，3，4
