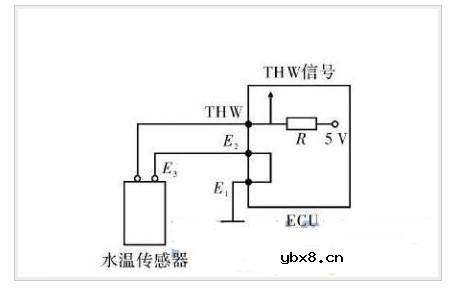

汽车水温感应器插头上的三线分别是：搭铁线、五伏信号、另外一根是五伏电源或者十二伏电源

一根公用地线（搭铁）两根信号线：

一根水温表（5v）一 根给发动机电脑12v。

三线水温传感器其实就是热电阻，随着温度的变化，传感器的电阻值也相应的变化电阻的-端引出-根线另一端引出两根线，是为了补偿导线电阻对传感器的影响判断传感器的好坏可以用万用表测两端的电阻来判断传感器的好坏。

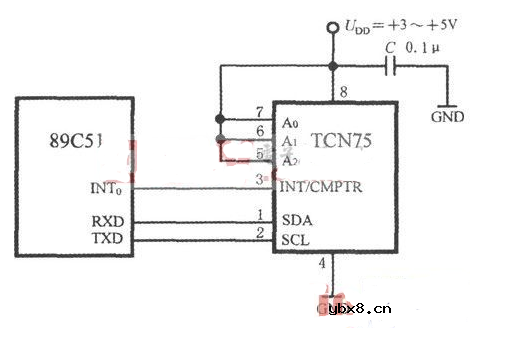

带二线串行接口智能温度传感器TCN75的接口电路图

TCN75与89C51单片机的接口电路如图所示。将TCN75的地址输入端A2～A0均接上高电平UDD，设定地址码为111。89C51通过软件来实现片选功能。89C51的串行数据接收端（RXD）和串行数据发送端（TXD）依次接TCN75的SDA、SCL端。TCN75的中断/比较信号接89C51的中断端INT0。
