温度传感器怎么接线图

　　PT100温度传感器的接线方法

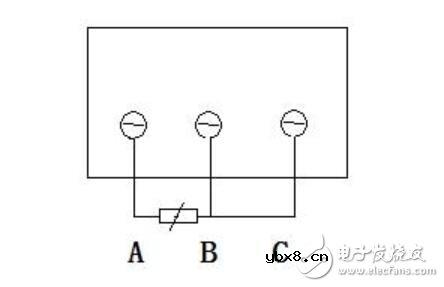

　　1、打开温度表后盖，松开接线部位螺丝，观察接线接头，应如下：

　　2、用万用表量取电阻传感器三条引线接头之间的阻值。 其中两条之间的阻值应为0，另一条与其他之间的阻值约为100。将此根线标记为A.

　　3、将标记为A的先接在步骤1的A接线端上，其他的两根线分别接在B和C接线端上，此两根线可以随便接。

　　4、紧固螺丝和内置电池。

　　5、安装好外盖，至此安装完毕。

　　PT100 温度传感器三根芯线的接法

　　PT100 铂电阻传感器有三条引线， 可用 A 、B、C（或黑、红、黄）来代表三根线， 三根线之间有如下规律： A 与 B 或 C 之间的阻值常温下在 110 欧左右，B 与 C 之间为 0 欧，B 与 C在内部是直通的， 原则上 B 与 C 没什么区别。仪表上接传感器的固定端子有三个：

　　A 线接在仪表上接传感器的一个固定的端子.B 和 C 接在仪表上的另外两个固定端子， B 和C 线的位置可以互换， 但都得接上，。如果中间接有加长线， 三条导线的规格和长度要相同。热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。

　　一般显示仪表提供三线接法， PT100 一端出一颗线，另一端出两颗线， 都接仪表， 仪表内部通过桥抵消导线电阻。一般 PLC 为四线， 每端出两颗线， 两颗接 PLC 输出恒流源， PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

　　PT100 温度传感器采用三线式接法的原因

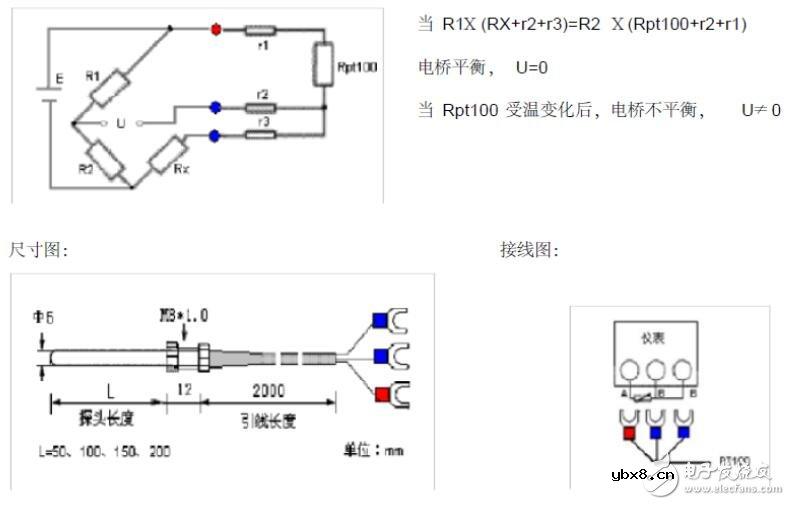

　　PT100 温度传感器 0 ℃时电阻值为 100 Ω，电阻变化率为 0.3851 Ω / ℃。由于其电阻值小灵敏度高，式接法可消除引线线路电阻带来的测量误差，原理如下：

　　PT100 引出的三根导线截面积和长度均相同（ 即 r1=r2=r3） ，测量铂电阻的电路一般是不平衡电桥， 铂将导线一根（r1） 接到电桥的电源端， 其余两根（r2 、r3） 分别接到铂电阻所在的桥臂及与其相邻的桥臂电阻， 电桥处于平衡状态， 引线线电阻的变化对测量结果没有任何影响。
