磁感应传感器的应用场合

　　磁感应传感器的原理

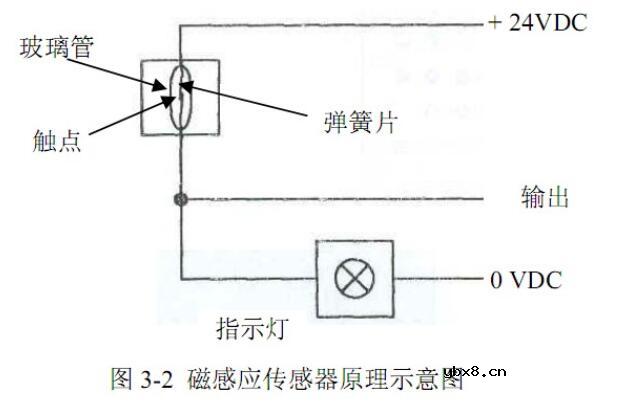

　　磁感应传感器其内部结构类似于我们通常所说的干簧继电器，如图 3-2所示。它是一种触点传感器。它由两片具有高导磁率μ和低矫玩力 Hc 的合金簧片组成；并密封在一个充满惰性气体的玻璃管中。两个簧片之间保持一定的重叠和适当的间隙，末端镀金作为触点，管外焊接引线。当干簧管所处位置的磁场强度足够大，使触点弹簧片磁化后所产生的磁性吸引力克服起矫玩力时，两弹簧片互相吸引而使触点导通。当磁场减弱到一定程度，借助弹簧片本身的弹力使它释放。磁感应传感器体积小、惯性小、动作快是它的突出的优点。

　　磁感应传感器的应用场合

　　可以作为传感器用，用于计数，限位等等。有一种自行车码表传感器，就是在辐条上装上磁铁，在前叉上干簧管构成的。装在门上，可作为开门时的报警、问候等。在“断线报警器”的制作中，也会用到干簧管。工程部件、涡轮叶片、螺旋推进器、汽车车身、电子部件、微观结构、扬声器、传感器、变频器 机壳、水下应用于、变形测量和NDT应用于声场测量。

　　全息传感器是有利于TV全息摄像机技术，而TV全息摄像机技术是基于激光的干预测量法，是用作物体表面振动和静态变形的全场非认识测量。

　　磁感应传感器的典型应用

　　一、转速检测

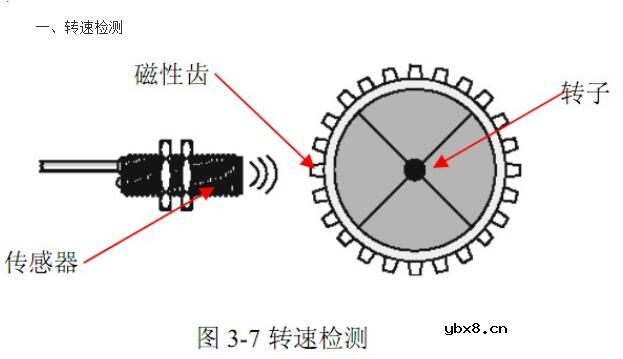

　　如图 3-7 所示，为了检测转子的运动速度；可以使用传感器检测。假设该转子上有 40个磁性齿，那么传感器每检测到 40 个输入信号就表示转子转了一圈。也就是说，只要统计在一分钟内，传感器检测到多少个信号，就可以推算出转子的转速。假设一分钟内，传感器检测到 40000 个信号；那么，转子的转速为400000 / 40 = 1000 rps。其中，rps 表示每分钟的转速。

　　二、位置控制装置

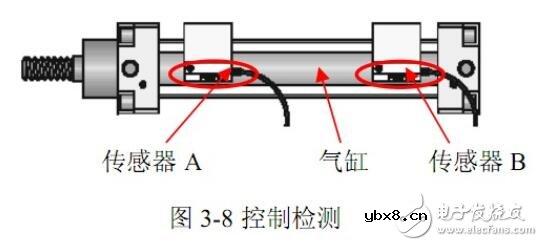

　　如图 3-8 所示，为了知道气缸活塞的两个绝对位置（最内端和最外端），就可以用两个磁感应传感器来检测。在气缸活塞环上，包有一层“永久磁铁”。当活塞往外运动到最外端时，传感器A就发出信号（一般传感器上有指示灯）；当活塞往内运动到最内端时，传感器B 就发出信号。这样就可以检测气缸活塞的位置。

　　·
