ds18b20测温电路图详解

　　什么是ds18b20

　　DS18B20是常用的数字温度传感器，具有体积小，硬件开销低，抗干扰能力强，精度高的特点。DS18B20数字温度传感器接线方便，封装成后可应用于多种场合，如管道式，螺纹式，磁铁吸附式，不锈钢封装式，型号多种多样，有LTM8877，LTM8874等等。

　　主要根据应用场合的不同而改变其外观。封装后的DS18B20可用于电缆沟测温，高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温和控制领域。

　　

　　ds18b20测温电路图详解

　　如下面的两张图片所示，分别为外部供电模式下单只和多只DS18B20测温系统的典型电路连接图。

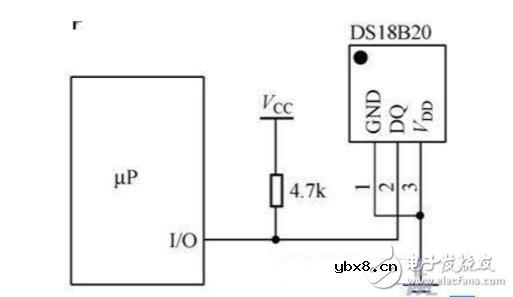

　　外部供电模式下的单只DS18B20芯片的连接图

　　外部供电模式下的单只DS18B20芯片的连接图

　　这里需要说明的是，DS18B20芯片通过达拉斯公司的单总线协议依靠一个单线端口通讯，当全部器件经由一个三态端口或者漏极开路端口与总线连接时，控制线需要连接一个弱上拉电阻。在多只DS18B20连接时，每个DS18B20都拥有一个全球唯一的64位序列号，在这个总线系统中，微处理器依靠每个器件独有的64位片序列号辨认总线上的器件和记录总线上的器件地址，从而允许多只DS18B20同时连接在一条单线总线上，因此，可以很轻松地利用一个微处理器去控制很多分布在不同区域的DS18B20，这一特性在环境控制、探测建筑物、仪器等温度以及过程监测和控制等方面都非常有用。

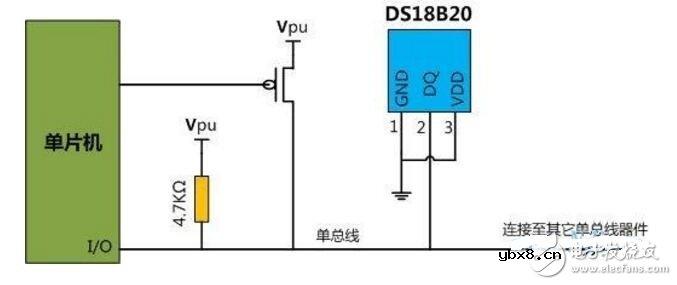

　　对于DS18B20的电路连接，除了上面所说的传统的外部电源供电时的电路连接图，DS18B20也可以工作在“寄生电源模式”，而下图则表示了DS18B20工作在“寄生电源模式”下的电路连接图。没错，这样就可以使DS18B20工作在寄生电源模式下了，不用额外的电源就可以实时采集到位于多个地点的温度信息了。

　　DS18B20温度传感器寄生电源供电方式

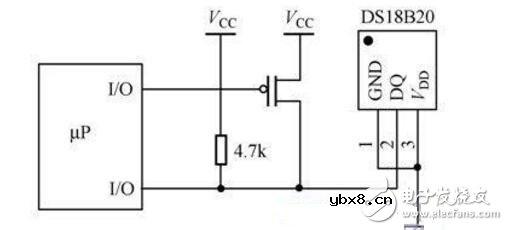

　　.DS18B20温度传感器寄生电源强上拉供电方式电路图在强上拉供电方式下可以解决电流供应不足的问题，因此也适合于多点测温应用，缺点就是要多占用一根I/O口线进行强上拉切换。

　　DS18B20温度传感器的外部电源供电方式

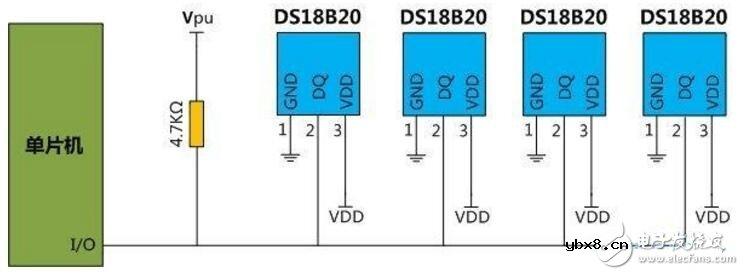

　　外部电源供电方式是DS18B20温度传感器最佳的工作方式，工作稳定可靠，抗干扰能力强，而且电路也比较简单，可以开发出稳定可靠的多点温度监控系统，如图所示
