74LS273与74LS373的区别

　　74LS273简析

　　74LS273是8位数据/地址锁存器，他是一种带清除功能的8D触发器74LS273管脚图功能表等资料。

　　74LS373是三态输出的八D锁存器，共有54S373和74LS373两种线路。373 的输出端 Q0～Q7 可直接与总线相连。当锁存允许端LE为高电平时，Q 随数据D而变。

　　当LE为低电平时，D 被锁存在已建立的数据电平。当LE端施密特触发器的输入滞后作用，使交流和直流噪声抗扰度被改 400mV。

　　74ls273引脚图与管脚功能

　　74LS273是8位数据/地址锁存器，他是一种带清除功能的8D触发器，下面我介绍一下他的管脚图功能表等资料。

　　（1）.1脚是复位CLR，低电平有效，当1脚是低电平时，输出脚2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）全部输出0，即全部复位;

　　（2）。当1脚为高电平时，11（CLK）脚是锁存控制端，并且是上升沿触发锁存，当11脚有一个上升沿，立即锁存输入脚3、4、7、8、13、14、17、18的电平状态，并且立即呈现在在输出脚2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）上。

　　

　　74ls273简析

　　1D～8D为数据输入端，1Q～8Q为数据输出端，正脉冲触发，低电平清除，常用作8位地址锁存器。

　　单片机系统中常用的地址锁存器芯片74LS373以及coms的74hc373。是带三态缓冲输出的8D触发器，其引脚图与结构原理图、电路连接图如下：

　　

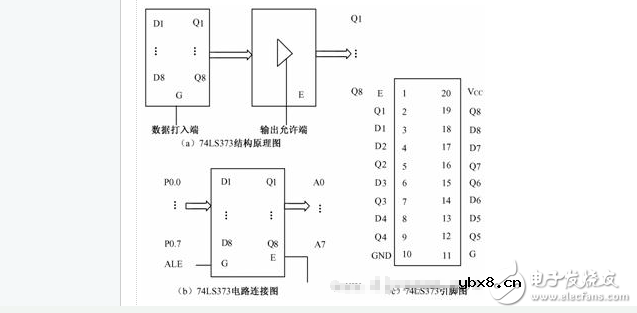

　　74LS373引脚图，内部结构原理图电路连接图

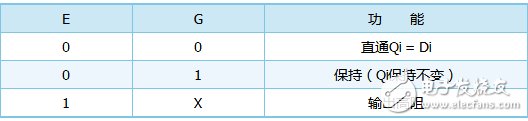

　　EG功　　能

　　00直通Qi = Di

　　01保持（Qi保持不变）

　　1X输出高阻

　　74LS373功能表

　　E G D Q

　　L H H H

　　L H L L

　　L L X Q

　　上表是74LS373的真值表，表中：

　　L——低电平；

　　H——高电平；

　　X——不定态；

　　Q0——建立稳态前Q的电平；

　　G——输入端，与8031ALE连高电平：畅通无阻低电平：关门锁存。图中OE——使能端，接地。

　　当G=“1”时，74LS373输出端1Q—8Q与输入端1D—8D相同；

　　当G为下降沿时，将输入数据锁存。

　　74LS273与74LS373的区别

　　74LS273 是 带公共时钟复位八D触发器

　　74LS373 是 三态同相八D锁存器

　　273与373的引脚排列是相同的，唯一的差别是两者1、11脚的功能不同。对273

　　（1）.1脚是复位CLR，低电平有效，当1脚是低电平时，输出脚2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）全部输出0，即全部复位;

　　（2）。当1脚为高电平时，11（CLK）脚是锁存控制端，并且是上升沿触发锁存，当11脚有一个上升沿，立即锁存输入脚3、4、7、8、13、14、17、18的电平状态，并且立即呈现在在输出脚2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）上对373：

　　（1）.1脚是输出使能（OE），是低电平有效，当1脚是高电平时，不管输入3、4、7、8、13、14、17、18如何，也不管11脚（锁存控制端，G）如何，输出2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）全部呈现高阻状态（或者叫浮空状态）;

　　（2）。当1脚是低电平时，只要11脚（锁存控制端，G）上出现一个下降沿，输出2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）立即呈现输入脚3、4、7、8、13、14、17、18的状态。所以，如果分别用273和373来作为单片机的地址存器的话，对273来说，1（CLR）脚必须接高电平，ALE信号经过反相后接11脚（因为单片机的ALE信号是以下降沿方式出现）对373来说，1脚接低电平，保证使能，11脚直接接单片机的ALE信号.
