DHT11的使用注意事项

　　DHT11数字温度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个8位单片机相连接。该产品具有通信便捷、超快响应、抗干扰能力强等优点。每个DHT11传感器都在OTP内存中存入了在湿度校验室中获得的校准系数。校准系数以程序的形式储存，在传感器内部在检测信号的处理过程中要调用这些校准系数。单总线串行接口，仅需1个I/O口即可实现对温度和湿度的同时测量，使系统集成变得简易快捷，小体积、低功耗，信号传输距离远（20米以上），使其成为一种温湿度测量原件的不错选择。产品外观如图所示

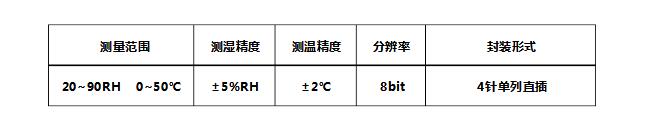

　　DHT11传感器性能参数

　　备注：由图一，传感器引脚顺序从左到右依次为VCC，DAT，NC，GND，DHT11的供电电压为3－5.5V。传感器上电后，要等待1s以越过不稳定状态在此期间无需发送任何指令。电源引脚（VDD，GND）之间可增加一个100nF的电容用以去耦滤波。

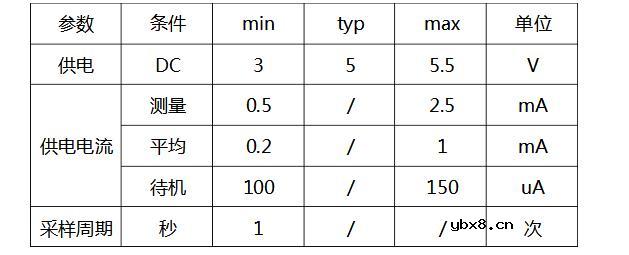

　　DHT11传感器电气特性

　　测量条件：VDD=5V，T=25℃

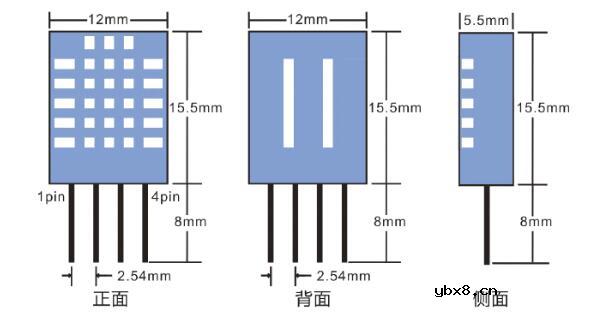

　　DHT11封装形式及接口说明

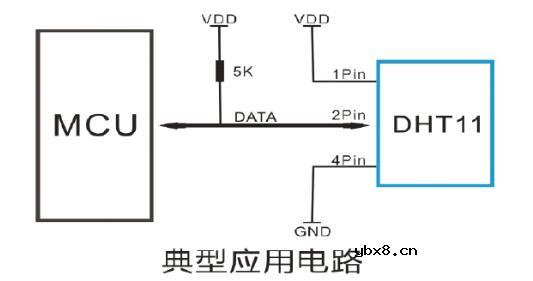

　　建议连接线长度短于20米时用5K上拉电阻，大于20米时根据实际情况使用合适的上拉电阻（若购买的是已集成的模块，模块上已加上拉电阻，以下请忽略），当然，如果你想要精简电路的话，STC增强型单片机自带的推挽输出功能不失为一个选择，其相当于外接了一个2k的上拉电阻，但在设计电路时需注意：整个单片机的电流推荐不超过55mA，即从MCU-VCC流入的电流不超过55mA，从MCU-GND流出的电流不超过55mA，整体流入、流出电流均不超过55mA，封装尺寸及典型应用电路图如图所示。

　　DHT11使用举例

　　一、所需器材

　　arduinoUNO、面包板、DHT11温湿度传感器、连接线

　　这里说一下DHT11的基本情况：

　　（1）引脚说明：

　　1、VDD供电3.5V-5.5VDC

　　2、DATA串行数据，单总线

　　3、GND接地，电源负极。

　　（2）DHT11data数据格式：

　　一次传输40位数据=8bit湿度整数数据+8bit湿度小数数据+8bint温度整数数据+8bit温度小数数据+8bit校验位

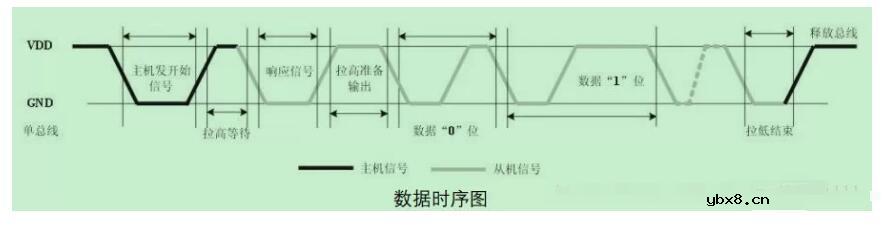

　　3、时序图

　　二、DHT11连接图

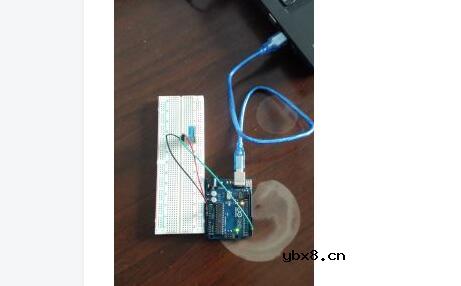

　　如图所示，将DHT11的正极与5V电源接口相连，负极与GND相连，中间的数据接口与2号引脚相连。
