热释电红外传感器结构及型号

1、工作原理

某些晶体，例如钽酸锂、硫酸三甘肽等受热时，晶体两端会产生数量相等、符号相反的电荷。1842年布鲁斯特将这种由温度变化引起的电极化现象正式命名为“pyroelectric”，即热释电效应。红外热释电传感器就是基于热释电效应工作的热电型红外传感器其结构简单坚固，技术性能稳定，被广泛应用于红外检测报警、红外遥控、光谱分析等领域，是目前使用最广的红外传感器。

图1  热释电红外传感器实物图

2、传感器的内部组成结构

热释电红外传感器由滤光片、热释电探测元和前置放大器组成，补偿型热释电传感器还带有温度补偿元件，图2所示为热释电传感器的内部结构。为防止外部环境对传感器输出信号的干扰，上述元件被真空封装在—个金属营内。

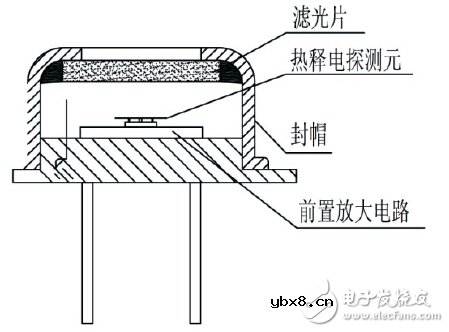

图2  热释电传感器的结构

热释电传感器的滤光片为带通滤光片，它封装在传感器壳体的顶端，使特定波长的红外辐射选择性地通过，到达热释电探测元+在其截止范围外的红外辐射则不能通过。

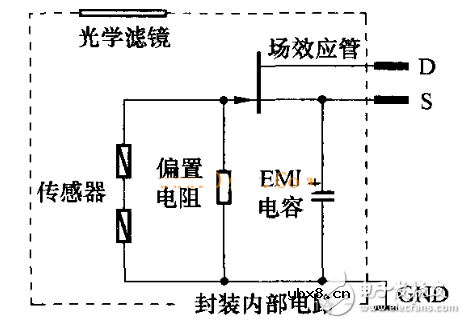

图3  热释电传感器内部电路

热释电探测元是热释电传感器的核心元件，它是在热释电晶体的两面镀上金属电极后，加电极化制成，相当于一个以热释电晶体为电介质的平板电容器。当它受到非恒定强度的红外光照射时，产生的温度变化导致其表面电极的电荷密度发生改变，从而产生热释电电流。

前置放大器由一个高内阻的场效应管源极跟随器构成，通过阻抗变换，将热释电探测元微弱的电流信号转换为有用的电压信号输出。
