pt100温度传感器的三线接法，采用三线式接法的原因

　　Pt100就是说它的阻值在 0 度时为 100 欧姆，PT100 温度传感器是一种以铂（Pt）作成的电阻式温度传感器，属于正电阻系数，其电阻和温度变化的关系式如下：R=Ro（1+αT） Pt100 温度传感器的主要技术参数如下：

　　测量范围： -200℃～+850℃； 允许偏差值△℃： A 级± （0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；热响应时间《30s；最小置入深度：热电阻的最小置入深度≥200mm； 允通电流≤5mA。另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

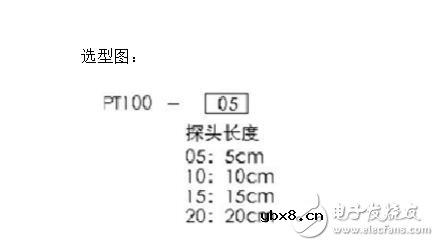

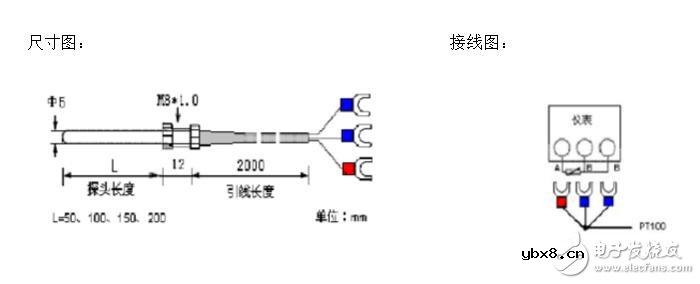

　　pt100温度传感器的三线接法

　　PT100 铂电阻传感器有三条引线，可用 A、B、C（或黑、红、黄）来代表三根线，三根线之间有如下规律：A 与 B 或 C 之间的阻值常温下在 110 欧左右，B 与 C 之间为 0 欧，B 与 C 在内部是直通的，原则上 B 与 C 没什么区别。 仪表上接传感器的固定端子有三个：

　　A 线接在仪表上接传感器的一个固定的端子.B 和 C 接在仪表上的另外两个固定端子，B 和 C 线的位置可以互换，但都得接上，。如果中间接有加长线，三条导线的规格和长度要相同。 热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。

　　一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。一般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

　　

　　采用三线式接法的原因

　　PT100 温度传感器 0℃时电阻值为 100Ω，电阻变化率为 0.3851Ω/℃。由于其电阻值小灵敏度高，采用三线式接法可消除引线线路电阻带来的测量误差，原理如下：

　　PT100 引出的三根导线截面积和长度均相同（即 r1=r2=r3），测量铂电阻的电路一般是不平衡电桥，铂将导线一根（r1）接到电桥的电源端，其余两根（r2、r3）分别接到铂电阻所在的桥臂及与其相邻的桥臂电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。
