如何用一种能够远程或者通过一个大寄生电容降低光电二极管带宽和噪声影响的电路呢?
典型的光传感系统电路在前端都有一个光电二极管、运算放大器和反馈电阻器/电容器对。本文将以前文中介绍的电路作为开始。该电路中,光电二极管、放大器和反馈电容元件限制了电路的带宽。
利用一个大寄生电容或者在较远距离,通过光电二极管实施光传感时,放大器输入具有较大的输入电容。这种电容增加会增加电路的噪声增益,除非你增加放大器的反馈电容。如果反馈电容 (CF) 增加,则电路的带宽降低。

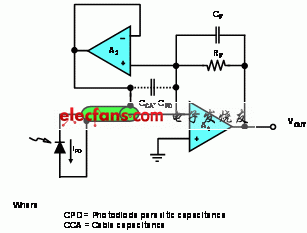

要解决这一问题,您可以使用一个自举电路(请参见图 1)。具有较低二极管电容的光电二极管并不会从该电路中受益。单位增益缓冲器 A2 去除了线缆电容以及跨阻抗放大器 A1 输入产生的光电二极管寄生电容。
