（MOV）层叠金属氧化物压敏电阻

（MOV）层叠金属氧化物压敏电阻

Metal Oxide Varistor 金属氧化物压敏电阻，今天要探讨的就是这个器件，一般的我们使用的贴片的较多，这里简称层叠的MOV为MLV（Multilayer Varistors）。

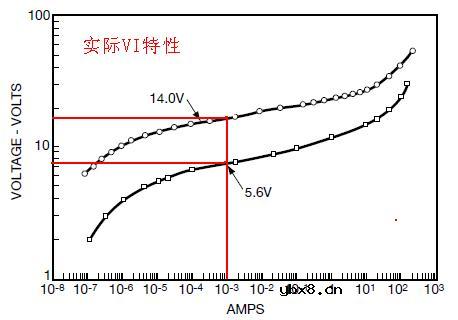

我们选取一个5.6V和14V的MOV看VI特性曲线：

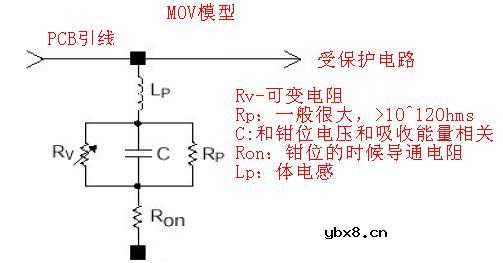

等效电路如下图：

MOV的特性一般从Datasheet来看以下几个：

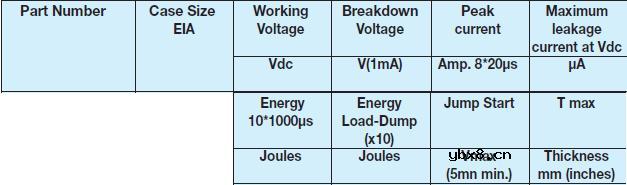

汽车级MOV参数（直流）

压敏电压(Breakdown Voltage)：
流过压敏电阻器的电流为1mA时，加在它两端的电压降称为压敏电压。

漏电流(Leakage Current at Vdc)：
压敏电阻器在进入击穿区之前在正常工作电压时所流过的电流，称为漏电流。

工作电压(Working Voltage)：
压敏电阻器正常工作时的电压，此时流过的电流为漏电流。

最大能量吸收能力(Energy Load-Dump)&(Energy 10*1000μs)

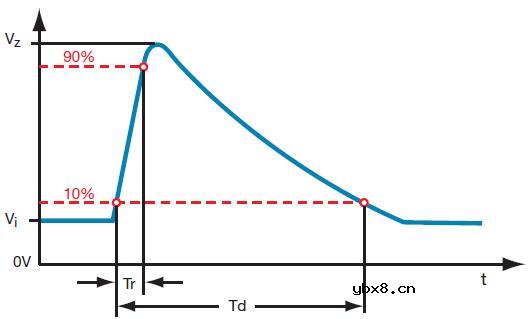

施加能量为某一定值的规定波形(这里我们一般分两种，一种是ISO7637中规定的抛负载波形，另外一种是上升时间10μs，持续时间1000μs的脉冲)的冲击电流，冲击后压敏电压变化的绝对值小于10%且样品无机械破损所能通过的最大能量。

耐浪涌电流能力(Peak Current @ Amp. 8*20μs)
压敏电阻器经大脉冲电流冲击后，其U/I特性会产生蜕变。蜕变的结果会使漏电流增大，压敏电压下降。把满足下降要求的压敏电阻器所承受的最大冲击电流，称为压敏电阻器的通流容量，也称为通流能力或通流量，它是表征压敏电阻器耐受高浪涌电流冲击的能力的一个参量。此参数与脉冲幅度，脉冲持续时间及所承受的脉冲次数有关。

工业级MOV参数

最大交流工作电压（URMS）
在最高工作温度下连续施加1000小时的交流电压，然后在室温和正常湿度下存放1-2小时，压敏电阻器的压敏电压的变化绝对值小于10%所能施加的最大电压。

最大直流工作电压（UDC）
在最高工作温度下连续施加1000小时的直流电压，然后在室温和正常湿度下存放1-2小时，压敏电阻器的压敏电压的变化绝对值小于10%所能施加的最大电压。

压敏电压(Breakdown Voltage)：
流过压敏电阻器的电流为1mA时，加在它两端的电压降称为压敏电压。

钳制电压（Max Clamping Voltage）：
流过压敏电阻器的电流为Ip时，加在它两端的电压降称为钳制电压，钳制电压也称为压敏电阻器的保护水平。
Ip：与压敏电阻器的电极面积及电压等级有关，一般Ip为1~100A。

漏电流(Leakage Current at UDC)：
压敏电阻器在进入击穿区之前在正常工作电压时所流过的电流，称为漏电流。

最大能量吸收能力(Energy 10*1000μs)
施加能量为某一定值的规定波形(上升时间10μs，持续时间1000μs的脉冲)的冲击电流，冲击后压敏电压变化的绝对值小于10%且样品无机械破损所能通过的最大能量。

耐浪涌电流能力(Peak Current @ Amp. 8*20μs)
压敏电阻器经大脉冲电流冲击后，其U/I特性会产生蜕变。蜕变的结果会使漏电流增大，压敏电压下降。把满足下降要求的压敏电阻器所承受的最大冲击电流，称为压敏电阻器的通流容量，也称为通流能力或通流量，它是表征压敏电阻器耐受高浪涌电流冲击的能力的一个参量。此参数与脉冲幅度，脉冲持续时间及所承受的脉冲次数有关。
