压敏电阻连接线问题详解

　　压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。压敏电阻在电路中，常用于电源过压保护和稳压。如何正确接线非常重要，我们首先要搞清楚有共模和差模两种保护模式。

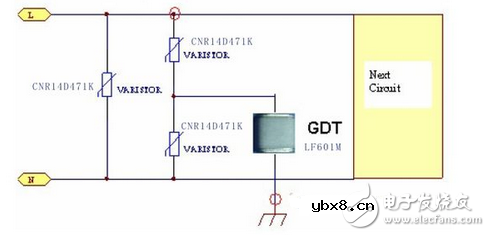

　　比如，电源防雷的保护模式有共模和差模两种方式。共模保护指相线-地线（L-PE）、零线-地线（N-PE）间的保护；差模保护指相线-零线（L-N）保护。如下电路：

　　

　　

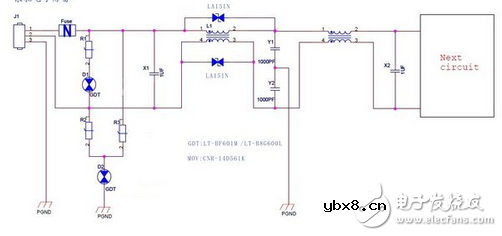

　　L、N线间压傲虎敏电阻一般为14D471K或14D561K。线-大地间的保护选择14D182K。

　　压敏电阻MOV是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。

　　共模保护：指SPD接在相线，中性线对地线之间，线路与设备内电路和器件对地绝缘。

　　差模保护：指SPD接在相线对中性线之间与相线与相线之间。保护设备两个输入端之间的电路与器件。

　　压敏电阻的连接线注意事项

　　将压敏电阻接入电路的连接线要足够粗，推荐的连接线的尺寸注：接地线为5.5 mm2以上连接线要尽可能短，且走直线，因为冲击电流会在连接线电感上产生附加电压，使被保护设备两端的限制电压升高。

　　

　　例如：若压敏电阻MY两端各有3 cm长的接线，它的电感量L大体为18 nH，若有10 KA的8/20冲击电流流入压敏电阻，把电流的升速看作10KA / 8Μs，则引线电感上的附加电压UL1、UL2大体为

　　UL1= UL2=L（di/dt）=18×10-9（ 10×103 / 8×10-6 ）=22.5 V

　　这就使限制电压增高了45V。

　　压敏电阻的串联和配对

　　压敏电阻可以很简单地串联使用。将两只电阻体直径相同（通流量相同）的压敏电阻串联后，漆压敏电压、持续工作电压和限制电压相加，而通流量指标不变。例如在高压电力避雷器中，要求持续工作电压高达数千伏，数万伏，就是将多个ZnO压敏电阻阀片迭和起来（串联）而得到的。

　　压敏电阻可以并联，目的是获得更大的通流量，或者在冲击电流峰值一定的条件下减小电阻体中的电流密度，以降低限制电压。

　　当要求获得极大的通流量［ 例如8/20，（50～200）KA ］，且压敏电压又比较低（例如低于200V）时，电阻体的直径 / 厚度比太大，在制造技术上有困难，且随着电阻体直径的加大，电阻体的微观均匀性变差，因此通流量不可能随电阻体面积成比例地增大。这时用较小直径的电阻片并联可能是个更合理的方法。

　　由于高非线性，压敏电阻片的并联需要特别小心谨慎，只有经过仔细配对，参数相同的电阻片相并联，才能保证电流在各电阻片之间均匀分配。针对这种需求，本公司专门为用户提供配对的电阻片。

　　此外，纵向连结的几个压敏电阻器，使用经过配对的参数一致的压敏电阻器后，当冲击侵入时，出现在横向的电压差可以很小。在这种情况下，配对也是有意义的。

　　压敏电阻与气体放电器件的串联和并联

　　压敏电阻可以与气体放电管、空气隙、微放电间隙等气体放电器件相串联（图10.5a），这个串联组合的正常工作要满足两个基本条件：①、系统电压上限值应低于气体放电器件G的直流击穿电压；②、G点火后在系统电压上限值下，压敏电阻MY中的电流应小于G的电弧维持电流，以保证G的熄弧。

　　这种串联组合具有电容量小，工作频率高；漏电流极小安全性好；以及不存在压敏电阻MY在系统电压下老化的问题，因而可靠性高等优点，但同时也有气体放电器件相应慢所引起的“让通电压”问题。

　　压敏电阻也可与气体放电管并联，以降低气体放电管的冲击点火电压。
