PTC (正温度系数)热敏电阻器

本文介绍各类PTC (正温度系数)热敏电阻器的资料及参数.

1.温度补偿用、限流用PTC热敏电阻器

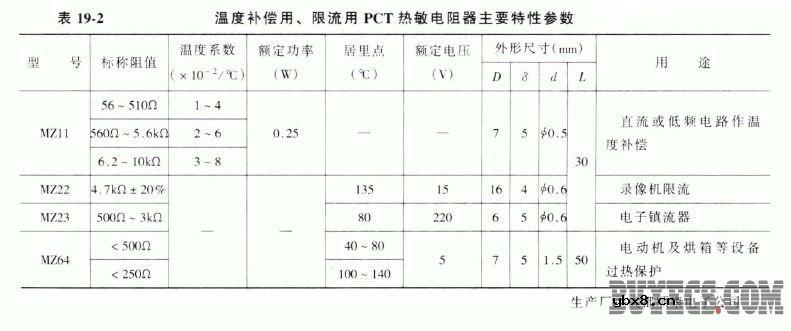

该热敏电阻器的外形如图所示，其主要特性参数见表。





2.MZ2型节能灯软启动用热敏电阻器

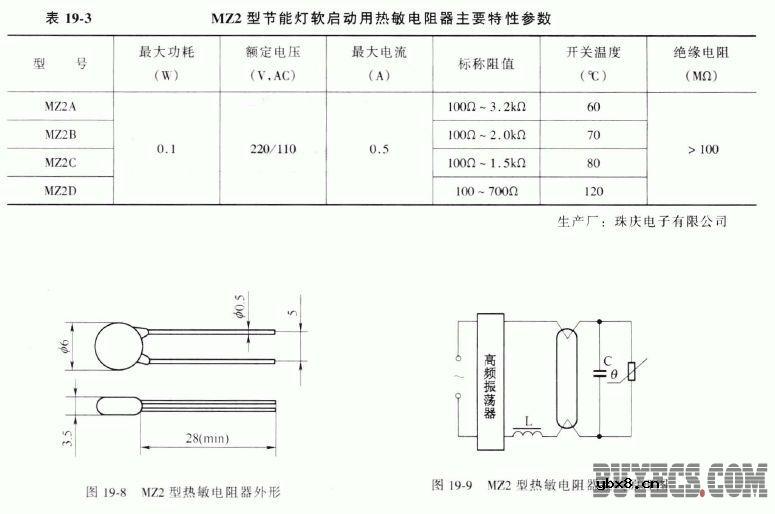

MZ2型节能灯软启动用热敏电阻器的主要特性参数见表19-3，其外形及接线原理图分别见下两图.



3.加热用PTC热敏电阻器

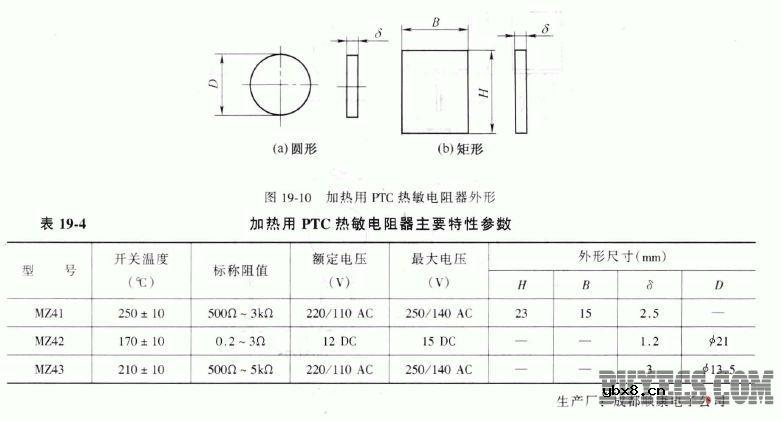

加热用PTC热敏电阻器用作加热元件，具有发热功率大、老化性能好、耐电压高及使用寿命长等特点。该类产品可用作暖风机、卷发器、驱蚊器及各种小型加热器的自控加热元件。加热用PTC热敏电阻器的外形如图所示，其主要特性参数见下表。



4消磁PTC热敏电阻器

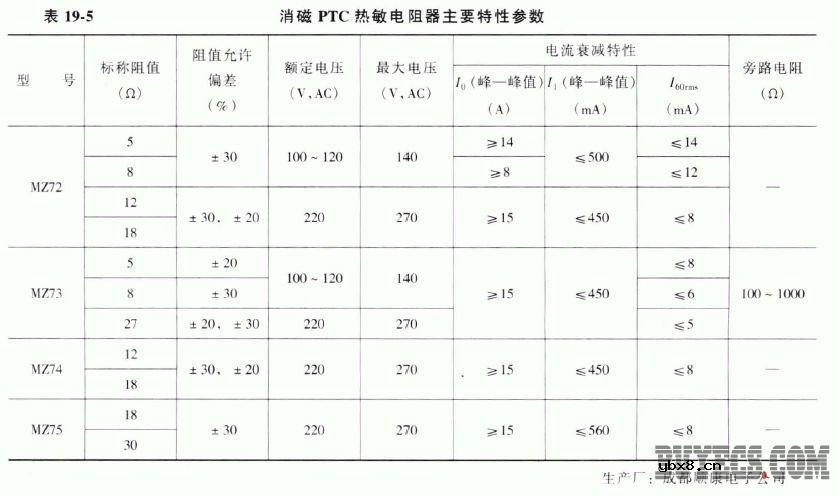

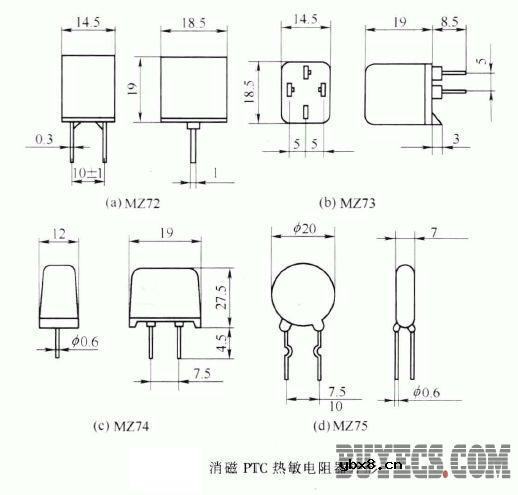

消磁PTC热敏电阻器适用于彩色电视机消磁电路。该产品具有耐压高、残余电流小、功耗低、使用寿命长、阻燃外壳及使用安全可靠等特点。消磁PTC热敏电阻器的主要特性参数见下表，其外形见图。





5.MZ21型过流保护PTC元件

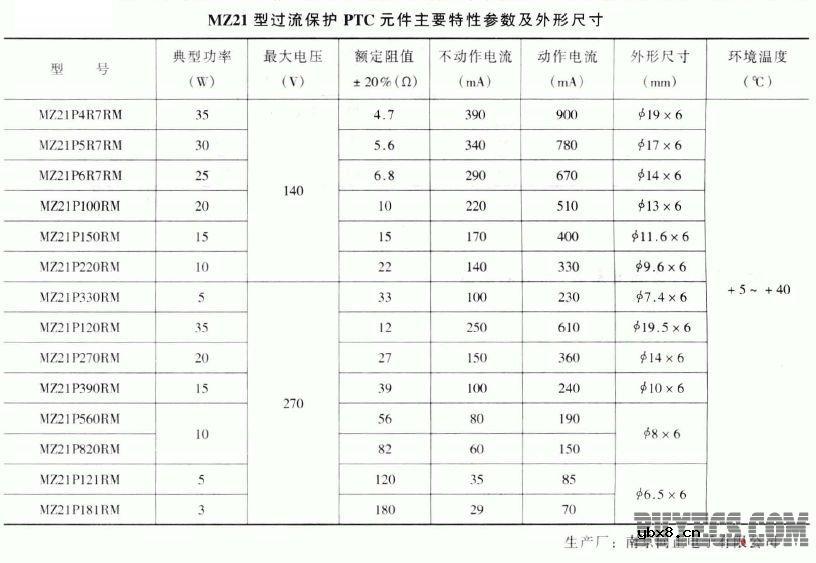

MZ21型PTC元件适用于通信及交流电路过流保护，其主要特性参数及外形尺寸见表。



6.MZ92型电动机启动用热敏电阻器

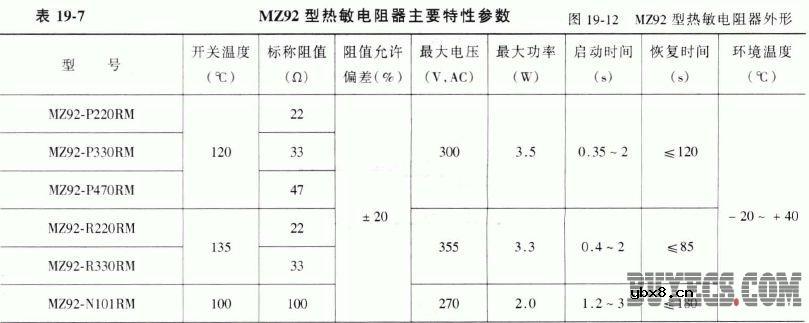

MZ92型热敏电阻器可作为无触点开关，用于制冷设备压缩机及大功率电动机中，具有可靠性高、寿命长的特点。其外形如图所示.主要特性参数见表。
