工程师不可不知的电子管“管常识”

　　电子发烧友网讯：电子管，是一种最早期的电信号放大器件。被封闭在玻璃容器(一般为玻璃管)中的阴极电子发射部分、控制栅极、加速栅极、阳极(屏极)引线被焊在管坐上。利用电场对真空中的控制栅极注入电子调制信号，并在阳极获得对信号放大或反馈振荡后的不同参数信号数据。早期应用于电视机、收音机扩音机等电子产品中，近年来逐渐被半导体材料制作的放大器和集成电路取代，但目前在一些高保真的音响器材中，仍然使用低噪声、稳定系数高的电子管作为音频功率放大器件(香港人称使用电子管功率放大器为“煲胆”)。

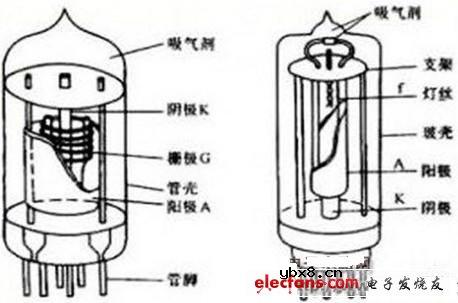

　　电子管的外形

　　电子管大致分为以下几种：

　　1、二极管

　　把金属板(阴极)，加热源(灯丝)，正向电压极板(阳极)封装在一个适当的壳里，即上面说的玻璃(或金属，陶瓷)封装壳，再抽成几近真空，就是电子二极管。

　　一块被加热的金属板，当它的温度达到摄氏800度以上时，会形成电子的加速运动，以至能够摆脱金属板本身对它们的吸引而逃逸到金属表面以外的空间。若在这一空间加上一个十几至几万伏的正向电压，这些电子就会被吸引飞向正向电压极，流经电源而形成回路电流。

　　需要说明的是，由于制造工艺、杂质附着以及材料本身等原因，管内会残留微量余气，成品管都在管内涂敷了一层吸气剂。

　　吸气剂一般使用掺氮的蒸散型锆铝或锆钒材料。目前，除特殊用途外(如超高频和高压整流等)，为便于使用和增加一致性，均为两只二极管，或二极三极，或三极三极以及二极五极等，合装在一个管壳内，这就是复合管。
