一文看懂咪头的工作原理及结构（驻极体话筒）

　　咪头，是将声音信号转换为电信号的能量转换器件，是和喇叭正好相反的一个器件（电→声）。是声音设备的两个终端，咪头是输入，喇叭是输出。又名咪芯，麦克风，话筒，传声器。本文主要介绍的是咪头的工作原理、结构以及使用方法。具体的跟随小编一起来了解一下。

　　咪头的工作原理及结构

　　驻极体话筒原理见图1。

　　

　　高分子极化膜上生产时就注入了一定的永久电荷（Q），由于没有放电回路，这个电荷量是不变的，在声波的作用下，极化膜随着声音震动，因此和背极的距离也跟着变化，也就是锁极化膜和背极间的电容是随声波变化。

　　我们知道电容上电荷的公式是Q=C×V，反之V=Q/C也是成立的。驻极体总的电荷量是不变，当极板在声波压力下后退时，电容量减小，电容两极间的电压就会成反比的升高，反之电容量增加时电容两极间的电压就会成反比的降低。最后再通过阻抗非常高的场效应将电容两端的电压取出来，同时进行放大，我们就可以得到和声音对应的电压了。由于场效应管时有源器件，需要一定的偏置和电流才可以工作在放大状态，因此，驻极体话筒都要加一个直流偏置才能工作。

　　声电转换的关键元件是驻极体振动膜。它是一片极薄的塑料膜片，在其中一面蒸发上一层纯金薄膜。然后再经过高压电场驻极后，两面分别驻有异性电荷。膜片的蒸金面向外，与金属外壳相连通。膜片的另一面与金属极板之间用薄的绝缘衬圈隔离开。这样，蒸金膜与金属极板之间就形成一个电容。当驻极体膜片遇到声波振动时，引起电容两端的电场发生变化，从而产生了随声波变化而变化的交变电压。驻极体膜片与金属极板之间的电容量比较小，一般为几十pF。因而它的输出阻抗值很高（Xc=1/2~tfc），约几十兆欧以上。这样高的阻抗是不能直接与音频放大器相匹配的。所以在话筒内接入一只结型场效应晶体三极管来进行阻抗变换。场效应管的特点是输入阻抗极高、噪声系数低。普通场效应管有源极（S）、栅极（G）和漏极（D）三个极。这里使用的是在内部源极和栅极间再复合一只二极管的专用场效应管。接二极管的目的是在场效应管受强信号冲击时起保护作用。场效应管的栅极接金属极板。这样，驻极体话筒的输出线便有三根。即源极S，一般用蓝色塑线，漏极D，一般用红色塑料线和连接金属外壳的编织屏蔽线。

　　驻极体话筒由声电转换和阻抗变换两部分组成。

　　话筒的基本结构由一片单面涂有金属的驻极体薄膜与一个上面有若干小孔的金属电极（背称为背电极）构成。驻极体面与背电极相对，中间有一个极小的 空气隙，形成一个以空气隙和驻极体作绝缘介质，以背电极和驻极体上的金属层作为两个电极构成一个平板电容器。电容的两极之间有输出电极。

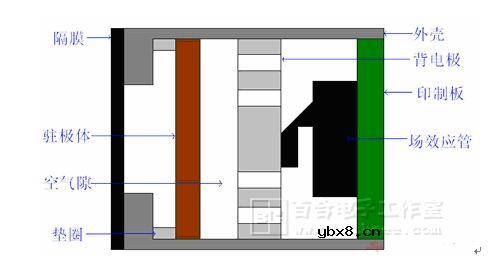

　　由于驻极体薄膜上分布有自由电荷。当声波引起驻极体薄膜振动而产生位移时；改变了电容两极版之间的距离，从而引起电容的容量发生变化，由于驻极 体上的电荷数始终保持恒定，根据公式：Q =CU 所以当C变化时必然引起电容器两端电压U的变化，从而输出电信号，实现声—电的变换。实际上驻极体话筒的内部结构如图3。

　　

　　驻极体话筒的特点

　　驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。属于最常用的电容话筒。由于输入和输出阻抗很高，所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器，为此驻极体电容式话筒在工作时需要直流工作电压。

　　驻极体话筒的特性参数

　　工作电压Uds 1.5~12V，常用的有1.5V，3V，4.5V三种

　　工作电流Ids 0.1~1mA之间

　　输出阻抗 一般小于2K（欧姆）

　　灵敏度 单位：伏/帕，国产的分为4档，红点（灵敏度最高）黄点，蓝点，白点（灵敏度最低）

　　频率响应 一般较为平坦

　　指向性 全向

　　等效噪声级 小于35分贝
