白光LED通信系统的噪声与干扰分析

阐述了背景可见光在噪声受限与干扰受限的白光LED通信系统中的影响。利用带通滤波器和光学设计以及噪声匹配等方法提高了作为噪声受限系统的接收机性能；采取带阻滤波器、副载波调制、增设滤波电容等措施，很好地抑制了干扰源对干扰受限系统的影响；提出了基于噪声与干扰双受限的白光LED通信接收机设计方案，根据该方案设计的白光LED通信系统已投入使用。

　　白光LED 通信技术是指利用LED 器件高速点灭的发光响应特性，将LED 发出的用肉眼察觉不到的高速速率调制的光载波信号来对信息进行调制和传输，然后利用光电二极管等光电转换器件接收光载波信号，并获得信息使可见光通信与LED 照明相结合构建出LED 照明和通信两用基站灯。

　　如图1 所示，白光LED 通信系统的发射端是根据传递资料将电信号变调，再利用LED 转换成光信号发送出去，接收端利用光电探测器接收光信号，再将光信号转换成电信号，经过解调当成信号资料读取。

图1 白光LED 通信系统结构原理图

　　接收端主要包括能对信号光源实现最佳接收的光学系统、将光信号还原成电信号的光电探测器和前置放大电路、将电信号转换成可被终端识别的信号处理和输出电路。 光接收机的主要任务是以最小的附加噪声及失真，恢复出经由无线光信道传输后光载波所携带的信息，因此光接收机的输出特性综合反映了整个可见光通信系统的性能。

　　2 白光LED 通信系统噪声与干扰分析

　　2.1 白光LED 通信噪声受限系统

　　白光LED 通信系统采用的是光强度调制和直接检测（IM-DD）技术。白光LED 通信系统的数字光接收机结构原理如图2 所示。

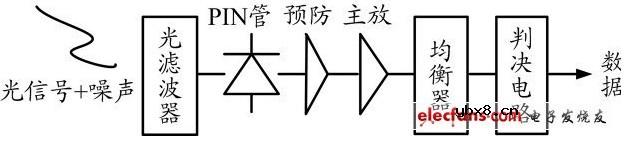

图2 数字光接收机结构原理图

　　此处，假设图2 所示的白光LED 通信系统接收机采用PIN 光电探测器， 在白光LED 通信系统中，起伏噪声决定光信道中的传输质量，理想的信号应该包括一个时变的起伏噪声过程， 大概每比特至少104~105个光子。尽管在接收机中使用窄带滤波器，当强光照射探测器的时候在系统中仍会出现107~108 光子/比特的起伏噪声。因此，强背景光构成了白光LED 通信系统的主要噪声源。

   另一部分噪声来源于接收机系统内部，主要有：

　　①散粒噪声。主要为背景光在PIN 管处产生的噪声电流引入的， 又由于光器件LED 受偏压的作用，即使在传空号的情况下也会有少量光功率，即直流光功率。故其噪声均方值为：

,其中Idc为背景光与直流光在PIN 管产生的光子电流； 可见，背景光电流引起的噪声电流与系统带宽Δf 成正比，在不影响信号接收的前提下， 较小的Δf 对抑制背景噪声、减小探测器、放大器的噪声都是有益的。

　　目前，白光LED 调制速率要达到100MHz 有相当大的难度， 这种情况下，PIN 也产生一些低频闪烁噪声，对接收机灵敏度的影响不可忽视，这种噪声可以归入散粒噪声

中，在接收系统中加入带通滤波器，可有效抑制低频闪烁噪声。

　　②暗电流噪声。光电探测器在没有光照时，由于负偏压的作用会产生毫微安级的"暗光流".其噪声均方值为：

，其中Idark为PIN 管的暗电流。

　　③热噪声。探测器负载及放大器发热引起的噪声。其噪声均方值为：

其中RP 为反向结电阻，RS为串联电阻。

　　④放大器噪声。主要为放大器内部电阻、晶体管等噪声源引入的电器元件固有噪声，一般可利用等效噪声源进行分析计算，与放大器件类型有关。

　　综上所述，类似这种由于存在电路固有噪声和电路外部环境等噪声源在接收部分引入的噪声，而限制了白光LED 通信性能的系统可视为白光LED 通信噪声受限系统。
