LED软灯条方案D7001/D7002分析

　　D7001、D7002套片是针对LED灯条、护栏管等装饰产品的解决方案，与传统产品相比，该方案具有高性能、高可靠性、设计简洁、低成本等诸多优势，为LED灯条、护栏管等产品升级换代提供了一个更优的解决方案。下面介绍下D7001、D7002的特点：

　　D7001为具有24路输出的LED驱动芯片，使用32脚5x5mmQFN封装，在软灯条上，这个面积已经很小了;

　　D7002为总线驱动芯片，使用8脚SOP封装。

　　应用本方案驱动24路单色LED或者8组RGB全彩LED仅需一颗D7001和一颗D7002.

　　下图是套片典型应用线路图。D7001可按照恒流及PWM的方式驱动24路。D7002用于接收主控发送的控制数据，并把控制数据传递到下一级D7002,从而实现灯条或护栏管的多级级联。

　　



　　该方案的特点是有丰富的显示效果：

　　D7001/7002应用了全新的控制方式并固化了多种预置显示模式，并且可根据需求定制。

　　D7001/7002芯片可以实现并超越任何现有灯条及护栏管产品的显示效果。

　　流水灯、渐变、跳变、正反向移位、淡入、淡出、呼吸、七彩平滑过渡等各种显示效果。

　　更高的可靠性：

　　D7001/7002每组芯片有24路输出，可以驱动8组RGB全彩LED,大幅度降低了芯片的级联级数，提高了系统可靠性。

　　D7001/7002总线仅需要两条数据线，而且每级D7002都对总线数据进行了整形和再生和容错处理，总线传输的可靠性就得以大幅度提高。

　　D7001/7002最大限度的避免了控制信号中断、显示效果混乱以及长距离传输出错等故障。

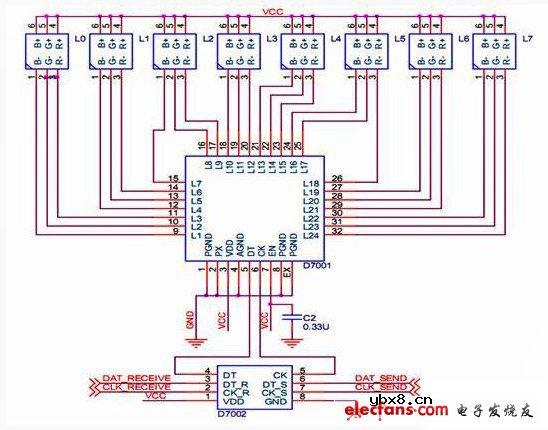

　　下面是D7001/7002的典型应用电路图。上面是8颗5050RGBLED,下面是LED驱动ICD7001和总线传输芯片D7002.外围元件只需要两颗电阻，一颗电容，元件非常少。

　　



　　下面是一个宽度为15mm,长度为25cm的软灯条PCB,一组D7001/7002及8个5050RGB全彩LED.PCB上外围器件很少，线路非常简单。

　　

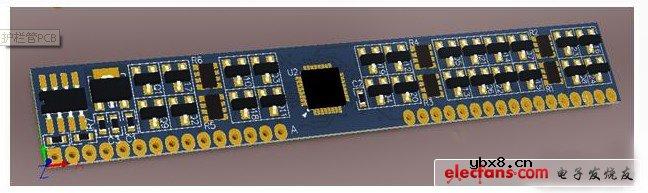

　　下图是一个护栏管PCB,尺寸80x12mm,此模块可以应用在真八段或真六段护外控栏管上，电源电压可以是12V或24V.

　　



　　因为D7001/7002软灯条、护栏管方案大幅减少芯片使用数量，下面是驱动8颗RGBLED方案的成本对比。得倍方案的芯片使用两颗，一颗是LED恒流驱动芯片，一颗是总线控制芯片，外围使用2颗电阻，1颗电容，LED灯的焊接点是46个。从对比可看出，得倍方案大幅度的减少了行业同类产品所使用的芯片数量，并简化了电路设计、物料数量及生产工艺，从而节省成本。
