液晶显示器背光源LED驱动器GEC8310方案

　　芯片描述：

　　GEC8310 是一个作为LCD背光的单个或多个LED的驱动器，其工作输入电压范围在0.85V 至8V之间。这意味着本芯片可以使用单颗镍铬、镍氢或者碱性电池，也可以使用多颗或者锂离子电池。GEC8310 具有待机控制端，在待机状态下，芯片电流低于5uA .本芯片与外接三极管构成的驱动电路可以产生持续的功率输出，并能在一个很大的工作电压范围内驱动单个或多个LED,典型应用是1W、3W白光LED驱动。驱动电路在满负载的情况下启动，并且在输入电压降至0.85V 时仍能正常工作。电路的配置可以根据电池寿命及二极管发光亮度进行调整。基于芯片的开关电源原理，芯片工作效率高，是数码相机和PDA的LCD背光应用LED驱动理想选择。

　　GEC8310 是一颗PFM控制的DCDC控制芯片，可以为外围功率三极管提供高达2.7mA 的基极驱动电流，构建高效率的升压式DCDC电路。

　　本芯片可以在满负载、电源电压低至0.85V 下依然正常启动。芯片有多种解决方案，能保证大范围负载电流变化时的效率优化，用户还可以选择电池最大寿命或者LED最大亮度等方案。

　　本芯片采用SOT23-5 封装形式，加上少量外围器件，可以构成一个高效、小尺寸、超高性价比的LED背光系统解决方案。

　　芯片特点：

　　最大效率95%;

　　工作电压0.85V~8V;

　　待机电流低于5uA;

　　可预置输出电流;

　　可以驱动串联或并联LED;

　　SOT23-5 封装;

　　芯片应用：

　　数字像框，手机，PDA,数码相机等

　　LCD背光

　　LED 闪光灯和火炬

　　小手电类的白光LED 驱动;

　　多个LED 驱动

　　典型应用电路：

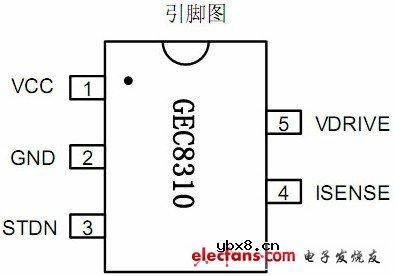

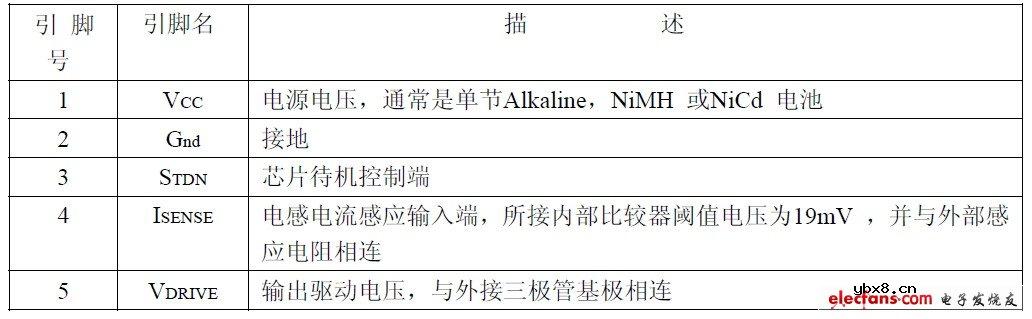

　　引脚定义：

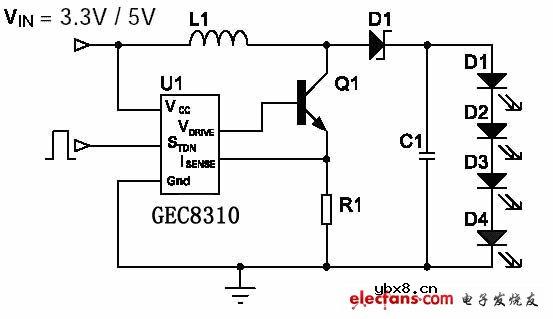

　　典型应用电路：

　　典型应用1(LCD 背光电路方案)
