Local Dimming LED TV背光驱动整体方案

　　目前，液晶电视的使用越来越广泛，从技术发展趋势上来说，如何降低背光的功耗最受到关注。因为背光源是最大的能量消耗者，降低了背光的功耗，也就大大降低了整机的功耗。这其中的技术包括改善背光源的驱动电路，改善LED的发光效率，开发新的LED种类，目前，Local Dimming是这些技术中最易于实现，效果最明显的一项技术。尤其是直下式LED背光搭配Local Dimming技术，可大幅度降低电量、提高显示画面对比值、灰阶数、及减少残影等。

　　1. Local Dimming BLU概述

　　Local Dimming即局部背光调节的意思，利用数百个LED组成的背光代替CCFL背光灯，背光LED可根据图像的明暗进行调节，显示幕图像中高亮的部分的亮度可以达到最大，而同时黑暗的部分可以降低亮度，甚至关闭，以达到最佳的对比度。这样，暗区亮度的降低就降低了背光的功耗。Local Dimming广义而言，大致可分为三大类，分别为0D、1D、2D dimming,其中，2D dimming能将local dimming的技术发挥到最佳效果。从下图可看出local dimming和非local dimming在能耗上和对比度上的差别。

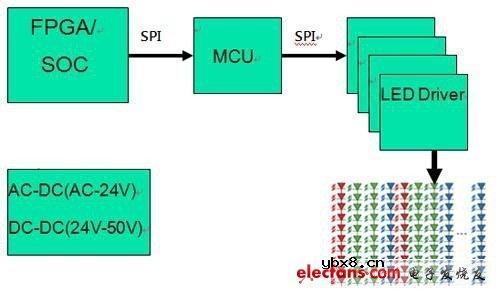

　　2. 系统结构框图

　　基于MCU的loacl dimming方案由三个部分组成，分别是FPGA或SOC,MCU和LED Driver IC,SOC采集图像信号并通过SPI接口发送资料给MCU,MCU进行资料处理后再通过SPI控制1个或多个LED Driver.

　　3. SAC Demo Board的结构框图

　　SAC的方案是将DC-DC部分，MCU和LED Driver置于同一套板上，DC-DC可根据灯串电压的不同要求进行升压或降压，MCU采用Cortex M0 32位高性价比MCU,LED Driver采用AMS的AS3695C,DC-DC为24升压到50V,具体要升到多高的电压根据所接LED的总电压，因为AS3695C可驱动16路通道，有两路回馈，因此每8路通道为一个回馈，需要两组DC-DC电路。

　　方案框图：

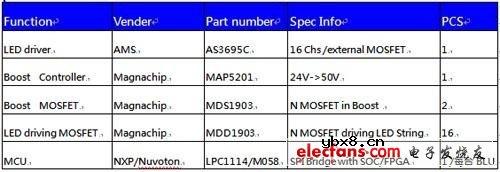

　　方案BOM表(每16通道)
