各种中等电压通用LED照明驱动方案

　　许多中等电压LED应用都是采用离线AC-DC电源、电池或有低电压AC输出的电子变压器供电。但一些这样的电源，如铅酸蓄电池，只经过了简单的稳压。因此，需要有一个可以在宽输入电压范围工作，并可以用各种拓扑结构配置的LED驱动器解决方案，以支持LED负载要求。根据LED的电流和工作条件，可以采用线性或开关稳压器LED驱动器解决方案。安森美半导体为中等电压LED应用提供多种拓扑结构的解决方案，可满足景观照明、低压轨道灯、太阳能供电照明、汽车照明、紧急车辆照明、船舶照明、12 Vac/Vdc MR16灯、飞机内饰照明、标志背光、广告牌文字电路和标志等各种通用照明需求。

　　

　　图1：LED景观照明示例

　　中等电压LED通用拓扑结构及电源

　　中等电压LED照明应用需要优化的驱动器方案。安森美半导体提供电感型、电荷泵型、线性三种不同拓扑结构的中等电压LED驱动器方案，可满足用户不同的应用需求，见图1。

　　

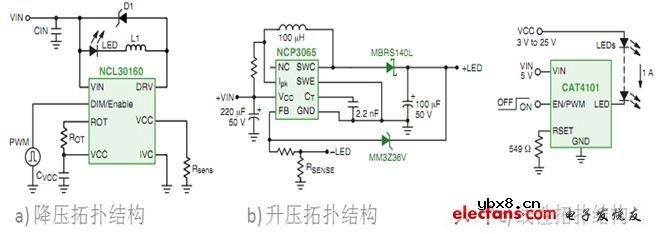

　　图2：三种拓扑结构示例

　　中等电压LED应用的电源有几种，各有其主要用途。其中，离线AC稳压适配器，常见电压为12、24、36、48 Vdc，稳压精度达±5％，适合安全要求不高的低到中等功率的应用。密封铅酸蓄电池，只经过简单的稳压，8至14 Vdc，广泛用于汽车照明；7-27 Vdc，用于汽车、太阳能、船舶照明。12 Vdc及12 Vac电源，常见于室内照明、轨道灯、户外照明、景观照明等。

　　安森美半导体中等电压LED通用照明解决方案

　　1）线性LED驱动器解决方案

　　线性解决方案是许多照明应用的首选方法，因为其设计既简单，又直观，并允许用精密稳流的电流驱动LED，而不必考虑LED正向电压或输入电源如何变化。

　　因为这类LED驱动器是线性的，必须匹配应用的功耗要求。安森美半导体提供电流从10 mA直至1 A的各种恒流线性LED驱动器。通道输出电流为10至50 mA的有NSI50010Y、NSI45020JZ、NSI45020、NSI45020A、NSI45025、NSI45025A、NSI45025AZ、NSI45025Z、NSI45030、NSI45030A、NSI45030AZ、NSI45030Z、NSIC2020B、NSIC2030B、NSIC2050B和NCV7680；60至350 mA的有NSI45060JD、NUD4011、NSI45090JD和CAT4104；还有更大通道输出电流的NUD4001（500 mA）和CAT4101（1000 mA）。

　　

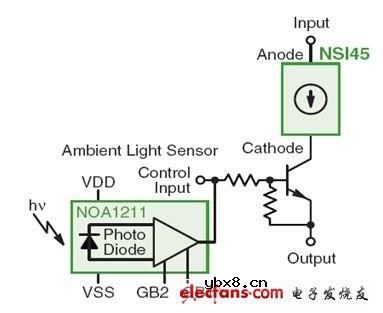

　　图3：NSI45应用电路

　　以线性恒流稳流器NSI45系列为例，这是双端或三端线性恒流稳流器，基于安森美半导体正待批专利的自偏置晶体管技术，非常适合不同输入电压的广泛LED应用，如驱动建筑物、汽车及工业标识牌LED照明应用中的电流。它可以在宽输入电压范围工作，为工程师提供适合他们应用的简单、高性价比稳流方案，且不会牺牲性能。该恒流稳流器系列可在宽范围内稳流，确保工作电压范围内的恒定亮度，且具有负温度系数特性，在极端的电压和工作温度下保护LED免受热失控（thermal runaway）影响。

　　NSI45的另一个典型应用是用作显示屏和广告牌文字电路的恒流稳流器线性LED驱动器。其特点包括低启动电压，无论正向电压（Vf）如何变化都可以实现精密稳流，具有负温度系数特性，可以保护LED。

　　

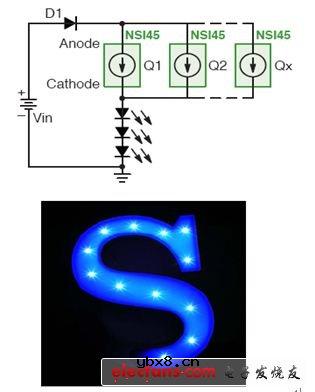

　　图4：NSI45显示屏和广告牌文字电路应用示例
