NXP的可控硅调光及非调光LED驱动方案

恩智浦半导体(NXP Semiconductors)针对LED照明陆续推出基于GreenChip™技术的紧凑型调光和非调光解决方案SSL210X系列和SSL2108X、SSL2110X系列，以及另外一款特别针对于大功率可调光LED驱动的SSL4101方案，可满足100V、120V和230V市场低本高效应用的设计需求，驱动器最大转换效率高达95%，PF达到0.9以上。

一 可调光、低功率型、兼容隔离和非隔离架构的LED恒流驱动高效方案---SSL210X系列
SSL210X系列，是NXP推出专门针对可调光LED的新一代恒流驱动方案，可以实现TRAIC和电子调光器调光，可应用于球泡灯，面板灯，日光灯，射灯等驱动；SSL210X系列驱动与当今照明基础设施完全兼容，可以直接采用整流市电电源并结合可控硅调光器工作。

SSL210X功能特点
?通过内置式专用电路深度兼容可控硅调光
?SSL2101/2102:
– 内部集成650V功率MOS管(6.5Ohm)
– 内部集成两个专用的HV bleeder开关，实现与外部的可控硅调光控制
– 自举供电，80 – 276VAC直接启动
?SSL2103:
– 功率MOS外置，最大程度自由设计驱动功率范围
– 谷底检测功能实现高PF，以及特有去耦功能实现高效率方案
– 恒Ton控制，最大程度提高PF值
?过温保护，欠压锁定，绕组短路保护，过流保护提供方案的高可靠性
?可完美兼容隔离及非隔离方案，Buck或 Flyback拓扑架构

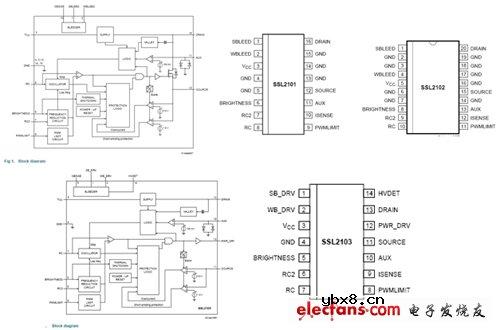

SSL210X原理框图

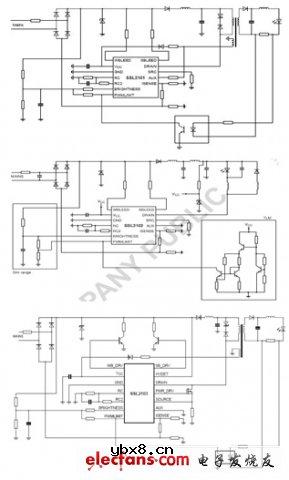

SSL210X典型应用图

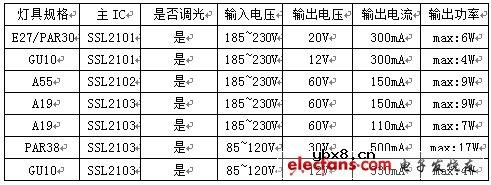

SSL210X DEMO列表

二 非调光低功率型、接高低压市电工作的非隔离LED恒流驱动高效方案---SSL2108X系列

SSL2108X系列是NXP公司推出的高压集成电路,主要用来驱动通用照明的非调光LED灯,器件集成了300 V或600 V功率开关,具有多种保护功能如欠压锁住(UVLO), 前沿消隐(LEB),过流保护(OCP),短绕组保护(SWP),超温保护(OTP)以及短路保护(OSP)等，可满足100V、120V和230V市场低本高效应用的设计需求，驱动器最大转换效率高达95%，这也是恩智浦致力于开发智能高效照明解决方案的又一重要成果。
