安森美半导体一直致力于为LED照明提供丰富的解决方案,推出各种符合最新LED照明标准的产品,包括AC-DC电源IC,DC-DC驱动器,CCR稳流器,恒流恒压(CCCV)控制,高压FET, 整流器,数字接口,环境光传感器,保护,电力线通信(PLC)调制解调器等等。本文主要介绍用于LED照明的AC-DC电源方案及相关电路,帮助工程师应对上述挑战,设计出满足通用照明要求的产品。
安森美半导体LED照明方案

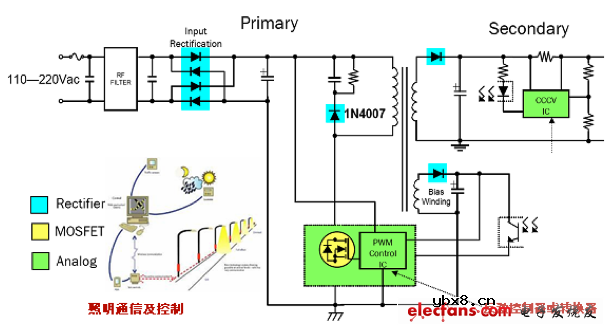

图1显示了安森美半导体所提供的完备LED照明方案。

图1:安森美半导体LED照明方案应用示意图
在安森美半导体用于LED照明的AC-DC电源方案中,1至10 W的照明应用中推荐使用NCP1010~5,1至15 W可使用NCP1027/8,这些方案集成了MOS管,适用于隔离和非隔离应用,支持次级PWM调光、模拟调光或双亮度等级调光,能效高达75-80%;1至30 W的应用可以使用LV5026、5027、5028,支持隔离方案,典型能效85%左右;1至40 W推荐使用NCL30000,可进行初级可控硅调光,适用于隔离和非隔离方案,隔离方案能效80-85%。40至150 W推荐使用NCL30001,它是一个连续导电模式(CCM)控制芯片,隔离方案的典型能效85-90%;更大功率推荐使用NCL30051。图2是这些方案输出功率与能效的对比。以下将具体介绍这些方案的功能和特点。

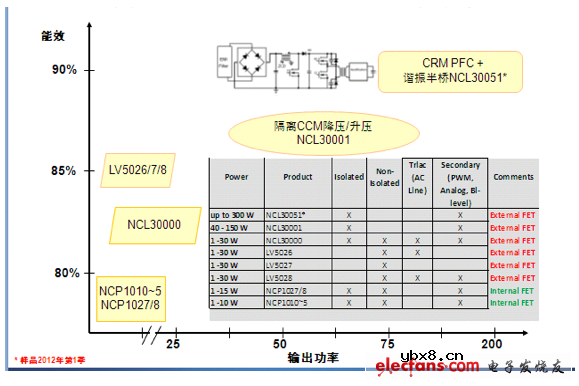

图2:LED照明的AC-DC电源方案输出功率与效率的对比。
针对1至30 W功率AC-DC应用的LV5026/27/28系列LED控制器

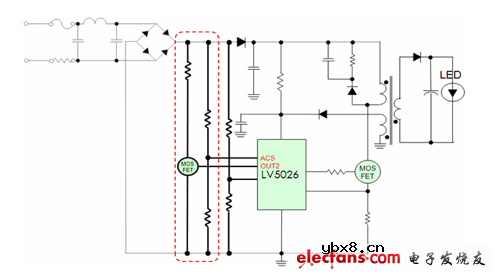

该系列是安森美半导体成员公司三洋半导体的LED控制器--LV5026M、LV5028TT和LV5027T,其中LV5026M具有TRIAC调光、PWM调光、模拟调光和功率因数校正功能;LV5028TT只有TRIAC调光和功率因数校正功能。LV5026/7/8 TRIAC调光电路如图3所示。

图3:LV5026/7/8 TRIAC调光电路。
以功能最多的LV5026M为例,它是兼容不同调光的高压LED控制器,调光方式为TRIAC、模拟输入或PWM输入,可选择开关频率(50 kHz,开路70 kHz)。该方案是一个低噪声开关系统,采用5段跳跃模式频率,可阶跃驱动开关;其参考电压可以选择(内部0.605 V及外部输入电压),具有软启动功能和TRIAC稳定功能。
旨在降低电磁干扰(EMI)的PWM控制架构具有优于竞争产品的特性。它采用2阶跃驱动,可显著减少噪声;非恒定周期的5个级别频率可有效消除EMI峰值。
低功率AC-DC LED电源转换有两种方式,一种是非隔离降压,要求机械式绝缘;其设计及电路配置简单,电路板尺寸小,元件数量少,能效较高,物料单(BOM)成本也更低。另一种是隔离反激,采用电气(磁)隔离,易于满足安全要求,磁学设计较复杂,适合较高功率的设计,需要较大的电路板尺寸。
LV5026/7/8用于非隔离A19 LED灯,可实现以下产品特性:采用阶跃门驱动方法,具有振荡频率回转功能、高门能力驱动电路、可外部调节参考电压、支持多种调光器(TRIAC调光、数字调光和模拟调光);此外还支持软启动、过流保护、热关闭、过压保护等。LV5027M/LV5028M是LV5026M的简化版本,外部元件数量更少。
图4:LV5026/7/8用于非隔离A19 LED灯。
