　　激光二极管

　　激光二极管包括单异质结（SH）、双异质结（DH）和量子阱（QW）激光二极管。量子阱激光二极管具有阈值电流低，输出功率高的优点，是市场应用的主流产品。同激光器相比，激光二极管具有效率高、体积小、寿命长的优点，但其输出功率小（一般小于2mW），线性差、单色性不太好，使其在有线电视系统中的应用受到很大限制，不能传输多频道，高性能模拟信号。在双向光接收机的回传模块中，上行发射一般都采用量子阱激光二极管作为光源。

　　激光二极管的工作过程

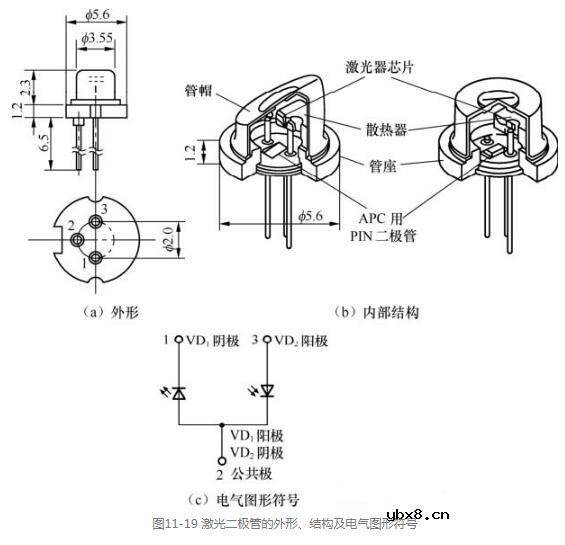

　　半导体激光二极管TOLD9211的工作波长为670mm，属于可见光范畴，故又称为红光半导体激光二极管。其外形如图11-19（a）所示，内部构造如图11-19（b）所示，电气图形符号如图11-19（c）所示。射出激光的VD1的阴极电极与引脚①相连，阳极及管壳与引脚②连接。除此之外，与VD1一起还有一个接收其激光的光电二极管VD2，其阴极与阳极分别由引脚②和③引出。

　　

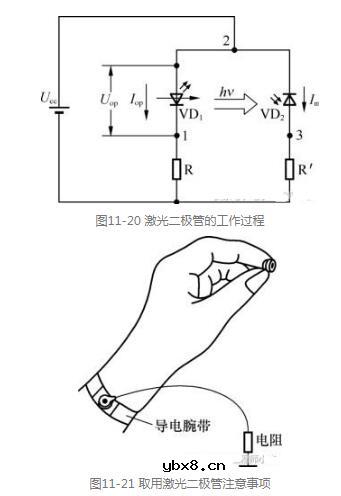

　　激光二极管的工作过程如图11-20所示，对VD1来说是正向接法，对VD2来说是反向接法，引脚②接正电位;与VD1串联的限流电阻R控制VD1的工作电流Iop，也就是控制管子的发光功率;VD2受光后转换出的光电流Im在串联电阻R′上的电压信号反映出发射光功率的大小，因此添加反馈控制电路即可达到稳定输出光功率的目的。VD1和VD2封在一个管壳内是激光二极管的特点。

　　激光二极管使用注意事项

　　①防静电：在拿取管子或焊接引脚时，手一定要带上接地腕带（腕带串接1MΩ电阻接地，如图11-21所示，防止人体所带静电击坏管子。

　　

　　②焊接：焊接时，电烙铁的外壳应接地，最好将电源插头从插座上拔下来。焊接时间要短（最大焊接温度260℃，焊接时间小于5s），一次焊不牢隔一定时间后可再焊一次。

　　③工作电流：调整时不要使其超过最大值，亦不能有过冲电流。防止调整中的断线情况，否则会烧坏管子。交、直流工作均可，但峰值均不得超过最大值。

　　④如不需监控输出，亦可不用VD2。

　　⑤防止激光光束伤害眼睛：激光器工作时，不得直接或通过反射观看光源，否则会伤害眼睛。按国际惯例，激光器上应粘贴警告标签。
