发光二极管正负极区分方法

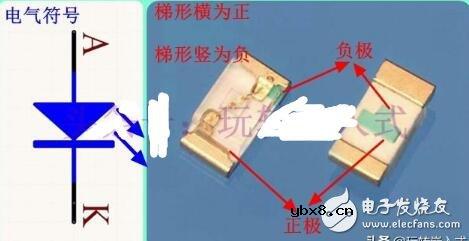

　　1、T型贴片发光二极管正负极区分方法

　　贴片发光二极管一般用两种常见的方式来区分正负极，第一种是用T型的方式。这种方式的正面，有绿点的一侧代表负极，另一侧代表正极。从底面看，有一个绿色的T型图形，T型的横杠代表正极，T型的竖杠代表负极。这种方式如图1所示。

　　

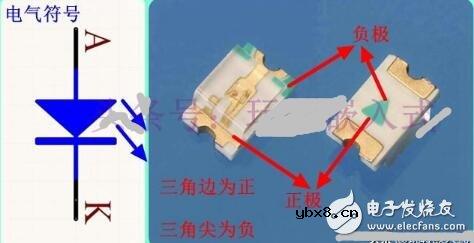

　　2、三角形贴片发光二极管正负极区分方法

　　贴片发光二极管第二种常见的标识方法是用三角形符号来表示的，从正面看，有绿点的一侧是正极方向，另一侧是负极方向。从底面看三角形的边侧对应的是正极，三角形的角对应的是负极。这种方式如图2所示。

　　

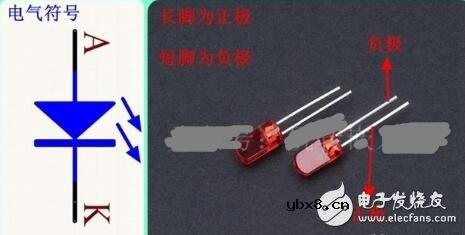

　　3、直插发光二极管正负极区分方法

　　直插的发光二极管比较常用，正负极容易区分。两个直插引脚长度不一样。引脚长的是正极，引脚短的是负极。其区分方式如图4所示。

　　

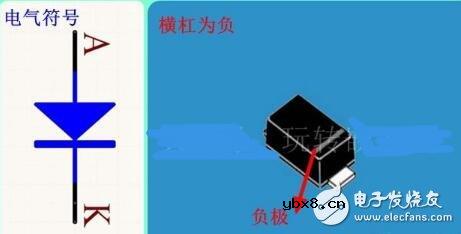

　　4、贴片二极管的正负极区分方法

　　二极管是一种具有单向导电特性的半导体器件，常用的封装方式具有直插型和贴片型，二极管的正负极与LED的正负极区分方式不同。二极管是通过横杠来区分正负极的。不管是贴片还是直插，具有横杠的一侧就是二极管的负极，另一侧就是正极。贴片二极管的方向图示如图5所示。

　　

　　5、贴片钽电容正负极区分方法

　　电容按照极性可以分为有极性电容和无极性电容，无极性电容在使用时可以忽略其方向。但是极性电容必须要考虑方向，如果极性电容接反了，电容容易爆浆冒烟，甚至发生爆炸。钽电容的柱体颜色一般为黄色，表面有横杠的一侧是正极，另一侧就是负极 。这一点与二极管完全相反，也是最容易记混的两种器件。如图6所示。

　　

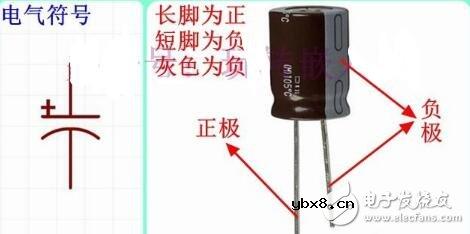

　　6、直插电解电容正负极区分方法

　　直插电解电容可以通过两种方式来区分正负极。第一种方式是通过引脚的长短。引脚长者为正，引脚短者为负。第二种方式是通过柱体颜色来区分。柱体有两种颜色，颜色深面积大者为正，颜色灰面积小者为负，如图7所示。

　　

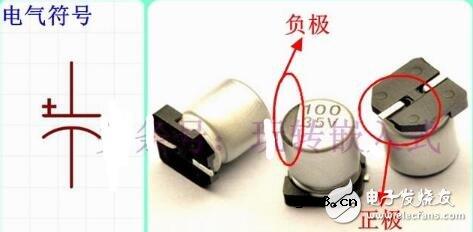

　　7、贴片铝电解电容正负极区分方法

　　贴片的铝电解电容也是有正负极的，区分方式有两种。从正面看，有一小块深色的区域一侧是负极，另一侧是正极。从底面看，直角边一侧是负极，多角边一侧是正极。如图8所示。
