双色发光二极管外形与符号_双色发光二极管工作原理

　　顾名思义，双色发光二极管内部有两个二极管，这两个发光二极管的连接方式有两种：共阴极（两个发光二极管的负极连在一起）、共阳极（两个发光二极管的正极连在一起）。

　　双色发光二极管外形与符号

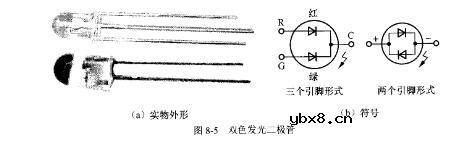

　　双色发光二极管可以发出多种颜色的光线。双色发光二极管有两引脚和三引脚之分，常MAX1617AMEE见的双色发光二极管实物外形如图8-5（a）所示，图8-5（b）为双色发光二极管的电路符号。

　　

　　双色发光二极管工作原理

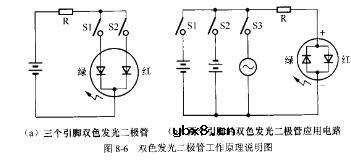

　　双色发光二极管是将两种颜色的发光二极管制作封装在一起构成的，常见的有红绿双色发光二极管。双色发光二极管内部两个二极管的连接方式有两种：一是共阳或共阴形式（即正极或负极连接成公共端），二是正负连接形式（即一只二极管正极与另一只二极管负极连接）。共阳或共阴式双色二极管有三个引脚，正负连接式双色二极管有两个引脚。下面以图s-6所示的电路来说明双色发光二极管工作原理。

　　（a）三个引脚双色发光二极管（b）两个引脚的双色发光二极管应用电路

　　

　　图⒏6（a）为三个引脚的双色发光二极管应用电路。当闭合开关s1时，有电流流过双色发光二极管内部的绿管，双色发光二极管发出绿色光，当闭合开关m时，电流通过内部红管，双色发光二极管发出红光，若两个开关都闭合，红、绿管都亮，双色二极管发出的混合色光一黄光。图8-6（b）为两个引脚的双色发光二极管应用电路。当闭合开关s1时，有电流流过红管，双色发光二极管发出红色光;当闭合开关s2时，电流通过内部绿管，双色发光二极管发出绿光;当闭合开关S3时，由于交流电源极性周期性变化，它产生的电流交替流过红、

　　绿管，红、绿管都亮，双色二极管发出的光线呈红、绿混合色一黄色。
