LED路灯光学系统的混合型反射罩结构设计

　　1 传统的路灯照明

　　目前，用于路灯照明的光源类型主要有：金属卤化物灯、白炽灯和高压钠灯等。其中高压钠灯由于其高发光效率、长寿命、强穿透性等优点而被广泛采用。其基本光学结构由光源、反射器及透明灯罩组成。由于光源的光辐射几乎占据整个空间的这个特点，因此需要采用对路灯的光学系统进行配光设计从而达到国家标准路灯灯具的光度参数。通常高压汞灯型路灯的反射器是采用抛物面凹槽进行配光。它能调整使光照明在所需的区域。而采用LED作为新型路灯照明的光源，就需要寻求一种新的配光模型为LED光源配光，以达到路灯照明的光度指标。

　　2 LED路灯的光学设计思路

　　2.1 LED路灯光学系统

　　对于LED路灯的光学结构大致分为两种：投射式和反射式。投射式路灯光学结构通常由旋转抛物线型反射罩和透镜组成，但是单一的这种结构还达不到路灯照明的配光要求，所以必须采用透镜来进行再次配光，如图1a所示，这种方式对反射罩和配光镜之间的配合要求很高，给设计、安装和维护增加了难度。而反射式光学结构，其结构如图1b所示，由于只需对反射罩进行配光设计，所以被越来越多的光学设计者采用。本文也是采用反射式光学结构，并对反射罩进行了混合式结构设计。

　　图1a 投射式结构图

　　图1b 反射式结构图

　　2.2 照明光学计算机辅助设计

　　照明光学设计属于非成像光学设计，主要是从能量传递规律的角度对光学系统进行研究，基本采用非序列光线追迹，常用的计算照度的方法是采用蒙特卡罗方法。本文采用Tracepm光学仿真软件进行模拟仿真。设计的基本步骤如下：

　　(1)确定LED光源的数量，建立光源的模型并设置其参数;

　　(2)建立混合式反射罩结构的三维模型;

　　(3)确定LED光源的排列方式，并利用光学软件进行仿真;

　　(4)对仿真结果进行分析，比较仿真结果与道路照明配光要求的差异;

　　(5)根据仿真结果中的差异或未达到要求的部分，对相应参数进行反复修正，直到满足设计要求。

　　2.3 混合式结构设计

　　目前，反射式光学结构已经应用于越来越多的领域，而其难点在于反射器结构的设计，就是如何设计出符合所需要的光学照明配光要深圳市的反射面面型。为了把反射光线定向到指定的照明区域，有两种可能的途径，即光源发出的光线向同侧反射和向对侧反射，分别如图2a和图2b所示。

　　图2a 同侧反射方式

　　图2b 对侧反射方式

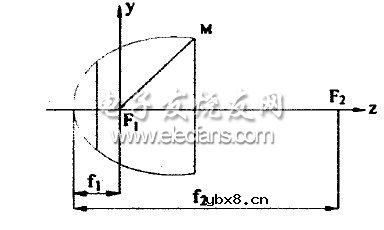

　　针对所使用LED光源的发光特性和照明范围的要求，本文中采用向对侧反射的方式分别对X方向和Y方向的反射面面型进行了设计，以满足现场道路照明的需求。光源置于椭球的前焦点Fl处，如图3所示是椭球反射面模型。

　　图3 椭球反射面模型
