新型LCD视频驱动器

　　介绍一种由1.3微米工艺制作的大规模集成电路芯片HD66840F,它是专用LCD视频驱动芯片,能把用于CRT显示的三色R.G.B.标准信号转换成LCD显示的数据信号。它能使LCD直接替代CRT显示而不需作任何变动,本电路不仅能控制TN型LCD,而且还可以控制TFT型LCD,同时兼容单色或彩色显示屏,最大显示分辨率可达到720×512点。

　　1 芯片结构及主要性能

　　图1为芯片内部的逻辑框图。

　　芯片的主要功能包括：

　　(1)把标准视频信号转换成LCD驱动数据信号,以适应单色显示、8级灰度显示和8色彩显。

　　(2)可选择控制器的不同控制方式,即引脚编程方式和内部寄存器编存方式(通过MCU或ROM)。

　　(3)可通过编程控制不同点阵的显示屏,其范围为：

　　行：4～1024点 列：32～4048点(4～506字符)

　　(4)能够由标准视频信号的行同步信号HSYNC和场同步信号VSYNC产生LCD显示所需的显示时钟信号。

　　(5)内部锁相环路能产生驱动液晶屏所需的点时钟信号(需要外接电荷泵电路、低通滤波器及压控振荡器)。

　　2 应用系统框图

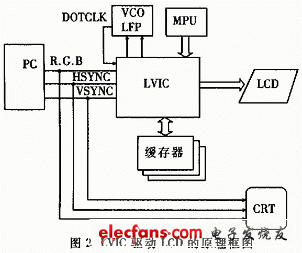

　　图2是一个计算机通过LVIC驱动LCD的原理框图,整个系统都在微机外面。

　　LVIC把来自计算机的驱动CRT的R.G.B.串行信号转变成并行信号写入缓冲寄存器中,然后再依次读出并输出到LCD驱动器中。这里串行信号的闩锁信号即点时钟信号(DOTCLK)是由锁相环路(PLL)以行同步为基准时钟产生的,其频率由PLL电路的分频比寄存器(R10、R11)决定。

　　3 各种显示功能的控制

　　3.1 编程方式

　　有两种方法可以用来控制LVIC的显示功能,即引脚接线编程和内部寄存器编程。

　　引脚接线编程把相关引脚接不同的电位以控制系统的显示功能。这样设计虽简单,但使用中无法改变和调整。

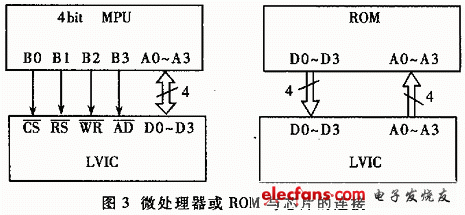

　　内部寄存器编程通过MPU或ROM把数据写入显示芯片的内部寄存器,可以灵活、方便地通过程序来设定和改变系统的显示功能。图3是使用4bit微处理芯片和ROM编程的连接图。由于LVIC的MPU总线与z80系列的控制总线兼容,它也能直接与其它MPU的总线相连。

　　3.2 屏幕尺寸

　　屏幕显示线点数可以通过引脚或内部寄存器编程来选定。

　　在引脚接收编程方式下,用户可通过XDOT脚在水方方向选用640点或720点(80或90字符),而通过YL2～YL0引脚选择垂直行数为200、350、400、480、512或540。

　　当通过内部寄存器编程法选择屏幕象素时,通过寄存器R6、R7在水平方向可从32～4048点间任选一偶数(4～506个字符),垂直方向可通过垂直行显寄存器R2、R3及R4的高两位数来选择扫描行数,范围为4～1028行中的任一偶数。
