双色LED显示屏扫描方式

　　在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式;室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。

　　目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟;在LED显示屏，扫描方式有1/16，1/8，1/4，1/2，静态。如果区分呢?一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。

　　计算方法：LED的数目除以74HC595的数目再除以8 =几分之一扫描

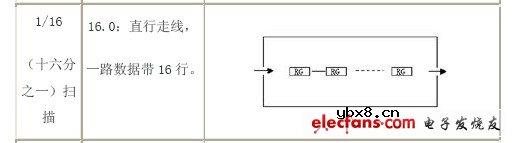

        1、1/16扫描走线方式

　　



　　实现1/16扫描，一般会有A、B、C、D共4路信号。然后可以选择1片4-16译码器或者2片3-8译码器实现16行扫描。

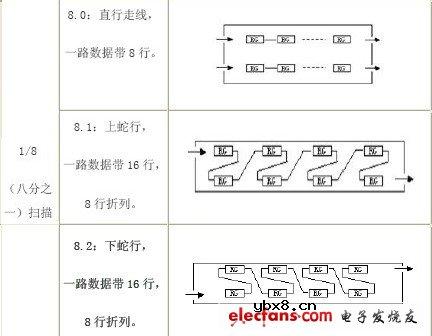

　　2、1/8扫描走线方式

　　



　　一般情况下电路板上都会有A、B、C共3路信号。然后选用1片3-8译码器即可实现1/8扫描。

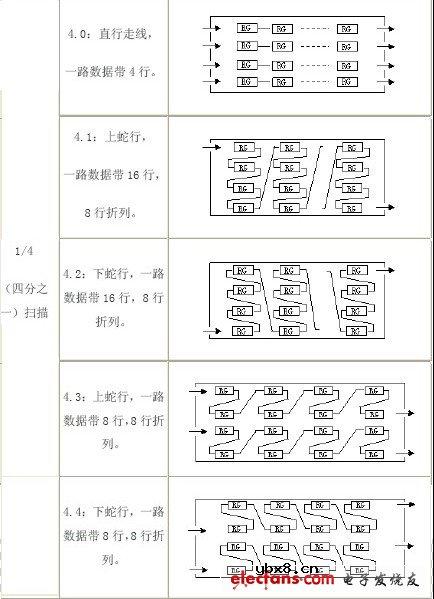

　　3、1/4扫描走线方式

　　



　　一般情况下电路板上会有A、B共2路信号，然后选用2-4译码器即可。如果不选用译码器，则需要A、B、C、D共4路信号，即每路信号选中一行。
