TPS61040实现白光LED驱动器

　　TPS61040/41封装及引脚功能

　　TPS61040/41采用SOT-23-5或SON-6封装如图1所示，其引脚功能如表1所示。

　　图1 TPS61040/41采用SOT-23-5或SON-6封装

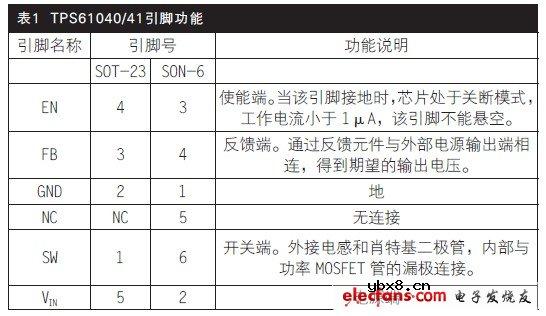

　　表1 引脚功能表

　　典型应用电路

　　由图2可知，TPS61040/41输入电压范围为1.8~6V,输出电压可达28V.当输入端加入输入电压VIN时，TPS61040/41内部MOSFET开关Q1导通，并逐步增加了从VIN通过L1、Q1和内部电流检测电阻RSENSE的电流量。TPS61040/41的FB(反馈)脚检测输出电压，只要反馈电压低于参考电压(典型值1.233V)，则内部Q1导通，电流增大;当电感L1电流达到内部设置峰值电流ILM(TPS61040为400mA或TPS61041为250mA)时Q1截止，另外为应付极端条件以限制最大导通时间，在最大导通时间超过6μs(典型值)时Q1也会截止。TPS61040/41外接元件决定了Q1的关断时间。为了维持运行以及设定Q1的关断时间，TPS61040/41内部控制器必须用Q1和RSENSE监测通过L1的电流。当关断Q1时，流过L1的电流中断会升高电感上的电压，使外部的肖特基二极管D1正偏并导通，D1作续流二极管保证电流输出，为输出电容器C1充电至一个较高电压，这个电压高于单独的输入电压VIN。

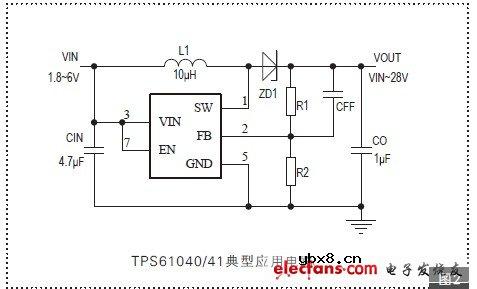

　　图2 应用电路

　　开关管关断至少要保持400ns(典型值)，或者反馈电压又低于参考电压时才导通。输入电压、L1以及通过RSENSE的预设峰值电流都会影响Q1的导通时间。
