LM3423实现太阳能LED路灯驱动器

　　一、引言

　　传统太阳能路灯驱动器存在的问题是电池寿命短，升压转换器没有任何防止短路出现的保护装置，必须加设输入保险丝提供保护，以免出现短路。采用NI(美国国家半导体)公司的LM3423 芯片，设计适用用于12/24V 电池输入的太阳能LED 路灯驱动器，能够有效解决传统方式所存在的问题。提高社会经济效益。

　　二、传统升压驱动器存在的问题

　　1.太阳能LED 路灯的电源系统结构

　　图1 太阳能路灯电源系统结构

　　太阳能LED 路灯的结构如图1 所示。太阳能电池板在太阳光的照射下，其内部PN 结会形成新的电子空穴对，在一个回路里就能产生直流电流，这个电流流入控制器，会以某种方式给蓄电池充电。蓄电池在白天的时候会接受充电，而在晚上则会提供能量给LED.

　　太阳能路灯采用升压工作方式，这样可以减少系统中LED 驱动器的数目，节约系统成本。升压结构使得LED 串联的数目不再受限于IC的耐压，而是由MOS 来决定，因而可以串联较多的LED.由于大多数的太阳能电池的输出电压都不高，因此太阳能路灯较适合使用升压结构。

　　而选用电流模式的恒流设计，可以让输出电流不受输入电压变化的影响，在电池满载以及快没电时，都能让路灯维持相同的亮度。

　　2.传统升压驱动存在的问题

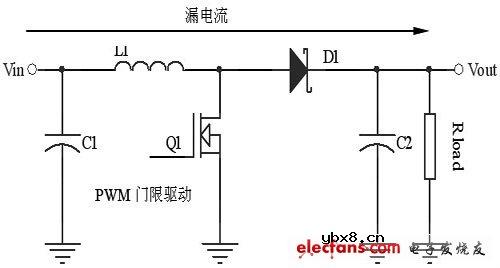

　　图2 传统升压驱动电路

　　(1)电池使用寿命短：图2 中，即使关断升压转换器主开关，Vin 与Vout 之间仍会形成一条电流泄露路径，如果在输出端接有任何负载，其中泄露电流Ileak 接近于Vin/Rload,那么漏电流的存在使的蓄电池一直处于工作状态，这样将会缩短电池的使用寿命。

　　(2)无短路保护装置：图2 中，当出现输出端短路时，电流经过电感器，整流器和地，仅仅受到印刷电路板迹线电阻、整流器寄生电阻和电感器DCR 电阻的限制，没有其他任何保护措施，即使主开关关断，也照样存在这个问题。因此必须加设输入保险丝提供保护，以免出现短路。

　　三、适用于太阳能路灯的LM3423 升压驱动电路的设计

　　1.LM3423 芯片功能介绍

　　美国国家半导体研发的LM3423 芯片输入电压范围在4.5V 到75V之间，适用于极宽的输入电压范围;50KHZ 的快速PWM调光;内部基准电压50mV- 1.25V;工作频率最大可达到1MHZ;内部驱动能力750mA,超低电流停机小于2uA.可以用来配置升压、浮动降压、浮动降压/ 升压和SEPIC 拓扑结构中低侧外部MOSFET 的控制器[2];使用峰值电流模式控制器和预测性关闭时间设计来调节LED 电流，峰值电流模式控制器与预测性关闭时间设计的组合简化了回路补偿设计，同时提供内在的输入电压前馈补偿;设有用于控制外部调光FET 和系统"零电流"关闭特点的集成驱动器;并且具有LED 状态输出标记、故障标记、可编程故障计时器和逻辑针脚，用于控制调光驱动器的极性。
